Bedienungsanleitung

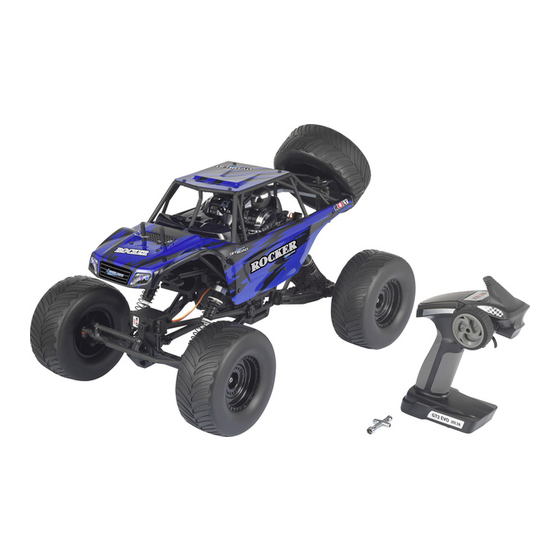

1:10 Elektro-Crawler „Rocker" 4WD RtR
Best.-Nr. 1676743
Operating Instructions
1:10 "Rocker" 4WD RtR Electric crawler
Item no. 1676743
Notice d'emploi
Crawler électrique 1/10 « Rocker » 4WD RtR
N° de commande 1676743
Gebruiksaanwijzing
1:10 Elektro crawler "Rocker" 4WD RtR
Bestelnr. 1676743
Seite 2 - 24
Page 25 - 47
Page 48 - 70
Pagina 71 - 93
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely Rocker

Inhaltszusammenfassung für Reely Rocker

  • Seite 1 Operating Instructions 1:10 “Rocker” 4WD RtR Electric crawler Item no. 1676743 Page 25 - 47 Notice d’emploi Crawler électrique 1/10 « Rocker » 4WD RtR N° de commande 1676743 Page 48 - 70 Gebruiksaanwijzing 1:10 Elektro crawler “Rocker” 4WD RtR Bestelnr.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................9 Fahrakku laden ..............................11 Inbetriebnahme ..............................12 a) Karosserie abnehmen ..........................12 b) Antennenkabel des Empfängers verlegen ....................12 c) Räder montieren ............................12 d) Batterien/Akkus in den Sender einlegen .....................12...

  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts (jeweils stufenlos). Der eingebaute Motor wird über einen elektronischen Fahrtregler angesteuert, die Lenkung über ein Servo. Das Fahrzeug (Chassis und Karosserie) ist fahrfertig aufgebaut.

  • Seite 5: Erforderliches Zubehör

    5. Erforderliches Zubehör Zum Betrieb des Fahrzeugs ist noch diverses Zubehör erforderlich, das sich nicht im Lieferumfang befindet. Unbedingt erforderlich ist: • Akkus oder Batterien für den Sender (Typ und benötigte Anzahl siehe Bedienungsanleitung zur Fernsteueranlage) • 6zelliger NiMH-Fahrakku (Nennspannung 7,2 V) oder 2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) • Geeignetes Ladegerät für Senderakkus bzw. Fahrakku Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen weiterhin folgende Komponenten: • Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können) • Montageständer (für Probeläufe und eine leichtere Wartung)

  • Seite 6: Sicherheitshinweise

    6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 7: B) Inbetriebnahme

    b) Inbetriebnahme • Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. • Dieses Fahrzeug ist ausschließlich für einen NiMH-Akku mit 6 Zellen (Nennspannung 7,2 V) oder einen LiPo-Fahrakku mit 2 Zellen (Nennspannung 7,4 V) geeignet.
  • Seite 8 • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und tren- nen Sie anschließend den Fahrakku vollständig vom Fahrtregler. Erst jetzt darf der Sender ausgeschaltet werden. • Bei schwachen Batterien (bzw. Akkus) im Sender nimmt die Reichweite ab. Tauschen Sie die Batterien bzw.

  • Seite 9: Batterie- Und Akkuhinweise

    7. Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus.
  • Seite 10 • Laden Sie Akkus niemals unmittelbar nach dem Gebrauch. Lassen Sie Akkus immer zuerst abkühlen (mindestens 5 - 10 Minuten). • Entnehmen Sie den Akku zum Laden aus dem Modell. • Platzieren Sie Ladegerät und Akku auf einer hitzefesten, unbrennbaren Oberfläche. • Ladegerät und Akkus erwärmen sich beim Ladevorgang. Halten Sie deshalb ausreichend Abstand zwi- schen Ladegerät und Akku, legen Sie den Akku niemals auf das Ladegerät.

  • Seite 11: Fahrakku Laden

    8. Fahrakku laden Beachten Sie das Kapitel 6 und 7. • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. Dieses Fahrzeug ist ausschließlich für einen NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) oder einen LiPo-Fahrakku mit 2 Zellen (Nennspannung 7,4 V) geeignet.

  • Seite 12: Inbetriebnahme

    9. Inbetriebnahme a) Karosserie abnehmen Ziehen Sie die Sicherungsclipse heraus und nehmen Sie die Karosserie nach oben ab. b) Antennenkabel des Empfängers verlegen Führen Sie das Antennenkabel durch das mitgelieferte Antennenröhrchen (A) und stecken Sie es in die entspre- chende Halterung (B) auf der Oberseite der Empfänger- box.

  • Seite 13: Einlegen Des Fahrakkus In Das Fahrzeug

    f) Einlegen des Fahrakkus in das Fahrzeug Wichtig! Dieses Fahrzeug ist ausschließlich für einen NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) oder einen LiPo-Fahrakku mit 2 Zellen (Nennspannung 7,4 V) geeignet. Bei Verwendung von Fahrakkus mit mehr Zellen besteht Brandgefahr durch die Überhitzung des Fahrt- reglers, außerdem wird der Antrieb des Fahrzeugs überlastet und dadurch beschädigt (z.B.

  • Seite 14: Fahrtregler Einschalten

    h) Fahrtregler einschalten Schalten Sie den Sender ein, falls noch nicht geschehen. Lassen Sie den Gas-/Bremshebel am Sender in der Neut- ral-/Mittelstellung (Hebel nicht anfassen/bewegen). Schalten Sie jetzt den Fahrtregler ein. Warten Sie dann ein paar Sekunden, bis der Motor ein Tonsignal ausgibt. Das Tonsignal wird durch kurze Ansteuerung des Motors erzeugt. Die Bedeutung der Tonsignale finden Sie in Kapitel 10.

  • Seite 15: Fahrt Beenden

    Wechseln Sie nicht sofort zwischen den Fahrtrichtungen, sondern stoppen Sie das Fahrzeug zuerst, bevor Sie in die jeweils andere Richtung fahren. Ein direkter Wechsel der Fahrtrichtung kann zu einer Überlas- tung des Getriebes führen. Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbefeh- le am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert.

  • Seite 16: Fahrtregler Programmieren

    10. Fahrtregler programmieren a) Blinksignale der LED des Fahrtreglers • LED leuchtet dauerhaft in der Neutralstellung des Gas-/Bremshebels am Sender Der Crawler-Modus ist aktiviert. Dies ist die für das Fahrzeug korrekte Betriebsart. • LED blinkt in der Neutralstellung des Gas-/Bremshebels am Sender Der Normal-Modus ist aktiviert.

  • Seite 17: Betriebsart Des Fahrtreglers Programmieren (Normal- Oder Crawler-Modus)

    Zum Ausschalten der Unterspannungserkennung gehen Sie wie folgt vor: • Schalten Sie den Sender ein. • Schalten Sie den Fahrtregler aus. • Halten Sie die Taste (siehe Pfeil im Bild rechts) am Fahrtregler gedrückt und schalten Sie dann den Fahrt- regler ein (Taste weiter gedrückt halten, nicht loslas- sen!).

  • Seite 18: Einstellung Der Stoßdämpfer

    Zum Aktivieren des Normal-Modus gehen Sie wie folgt vor: • Schalten Sie den Sender ein. Schalten Sie danach den Fahrtregler ein und warten Sie, bis die Tonsignale für die Funktion der Unterspannungserkennung ausgegeben wurden. • Halten Sie die Taste am Fahrtregler gedrückt. • Wenn der Motor ein kurzes Tonsignal („•“) ausgibt, ist der Normal-Modus aktiviert. Lassen Sie die Taste sofort los.

  • Seite 19: Reinigung Und Wartung

    12. Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrtregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen.

  • Seite 20: Rad Wechseln/Montieren

    c) Rad wechseln/montieren Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren oder beschädigt sind, muss deshalb das gesamte Rad getauscht werden. Lösen und entfernen Sie die Radmutter (A) mit einem ge- eigneten Steckschlüssel. Nehmen Sie danach die Zahn- scheibe (B) von der Radachse (D) ab. Jetzt lässt sich das Rad entfernen, ziehen Sie es einfach von der Radachse (D) ab.

  • Seite 21: Entsorgung

    13. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt.

  • Seite 22: Behebung Von Störungen

    15. Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Beim Einschalten des Fahrtreglers muss sich der Gas-/Bremshebel in der Neutral-/Mittelstellung befinden. Schal- ten Sie den Sender ein und lassen Sie den Gas-/Bremshebel los, bewegen Sie ihn nicht.
  • Seite 23 Fahrzeug wird langsamer bzw. das Lenkservo zeigt nur noch geringe oder überhaupt keine Reaktion; die Reichweite zwischen Sender und Fahrzeug ist nur sehr kurz • Der Fahrakku ist schwach oder leer. Die Stromversorgung des Empfängers und damit auch des Lenkservos erfolgt über den BEC des Fahrtreglers. Aus diesem Grund führt ein schwacher oder leerer Fahrakku dazu, dass der Empfänger nicht mehr richtig arbeitet.

  • Seite 24: Technische Daten Des Fahrzeugs

    16. Technische Daten des Fahrzeugs Maßstab ..........1:10 Geeignete Fahrakku-Typen ....6zelliger NiMH-Fahrakku (Nennspannung 7,2 V) 2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) (jeweils mit Tamiya-Stecksystem) Antrieb ..........Elektromotor, Typ 540 Allrad-Antrieb über Kardanwelle Starrachse vorn und hinten (Crawler-typisch ohne Differenzial) Fahrwerk ..........Öldruckstoßdämpfer mit Spiralfedern, einstellbar Abmessungen (L x B x H) .....510 x 335 x 300 mm Reifen-Abmessungen (B x Ø) ....64 x 146 mm Radstand ..........340 mm...
  • Seite 96 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
