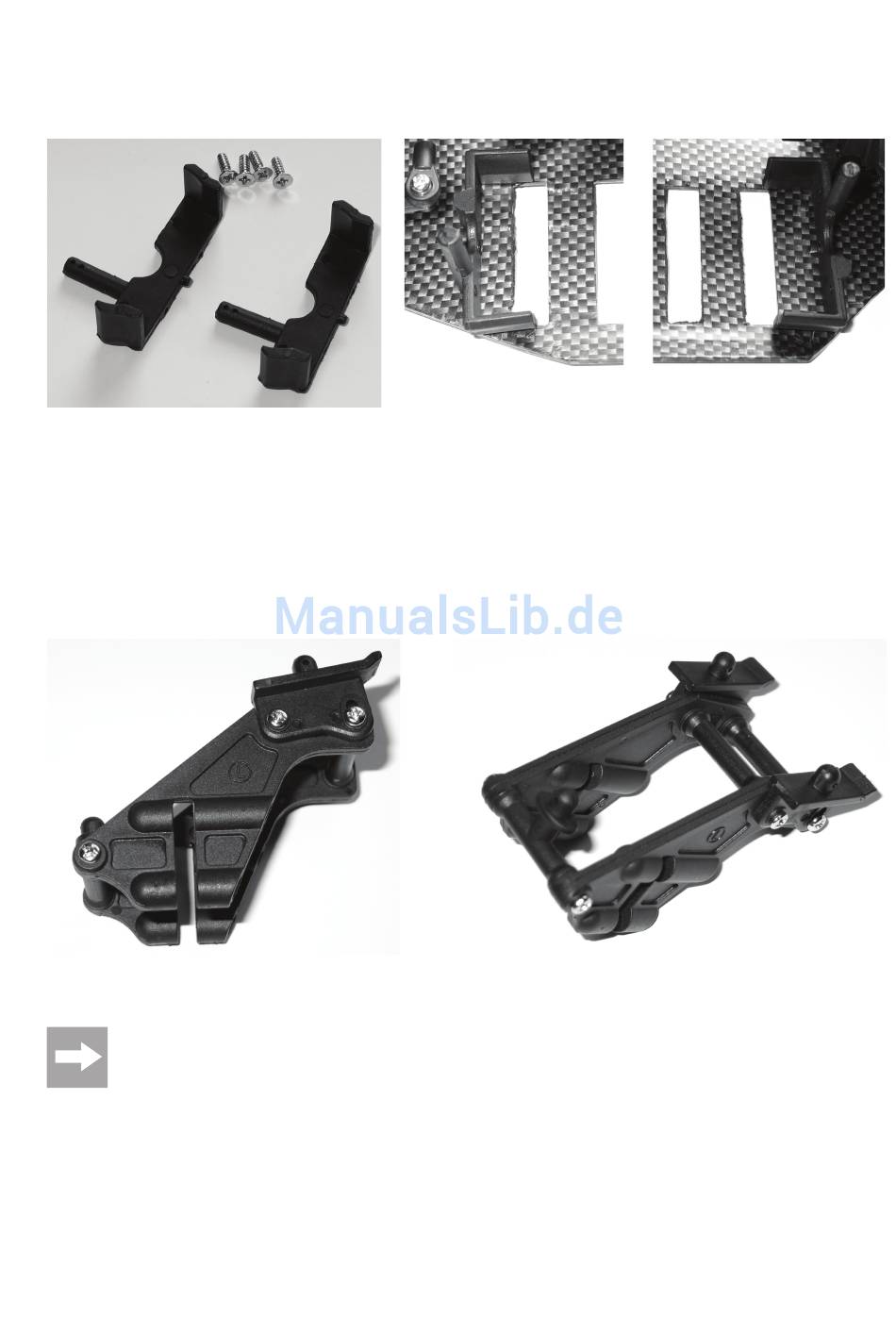

l) Support d'accumulateurs

Montez les supports d'accumulateurs à gauche et à droite des 6 ouvertures dans le châssis : utilisez à cet effet 2 vis
à tête fraisée (longuer du filet 8mm) pour chaque support.
m) Support du déporteur
Le support du déporteur intègre une goupille pour l afixation de la carrosserie. Assemblez les deux parties latérales
comme indiqué dans la figure. La partie gauche est marquée par «L», celle de droite par «R». Utilisez à cet effet au
total 6 vis taraudées (longueur du filet 12mm).
Le support assemblé est placé sur le pont d'amortisseur arrière et fixé par quatre longues vis taraudées (longueur du
filet 15mm).
Fixez le déporteur fourni avec la livraison sur son support en utilisant deux goupilles.
L'inclinaison du déporteur se règle à plusieurs niveaux par la mécanique intégrée dans le support.
