Reely Ranger Bedienungsanleitung Seite 19

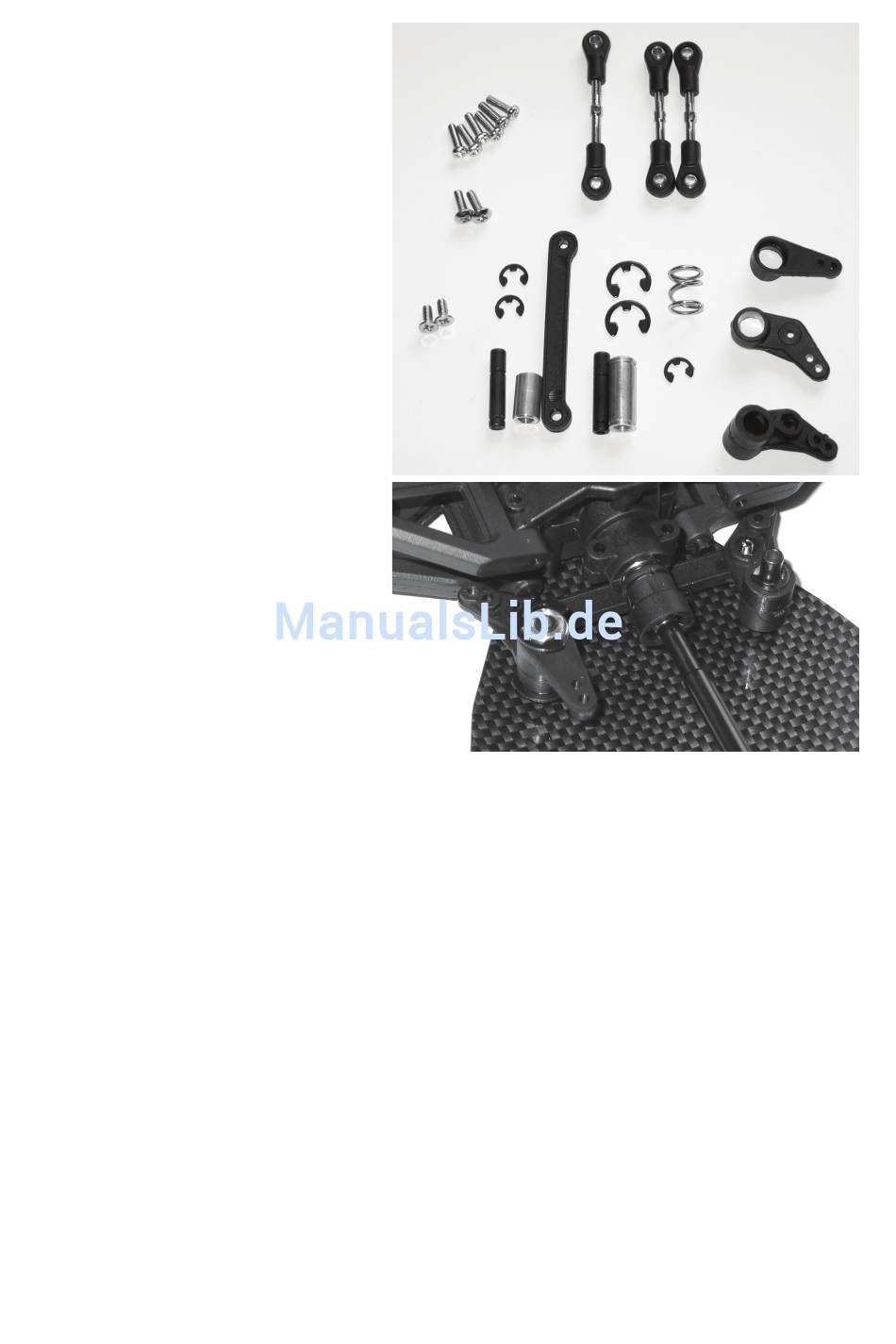

Montieren Sie die beiden Halterungen für die Lenk-
hebel bzw. den Servosaver wie im Bild auf der vor-
angegangenen Seite gezeigt.
Die eine lange Servostange „LA2" wird später zwi-
schen Lenkgestänge und Servoarm montiert.
Mit den Senkkopf-Schrauben „S6" (M3x6mm) wer-
den die fertig zusammengebauten Halterungen „C1"
auf dem Chassis verschraubt.
Die Schrauben „S4" (M3x10mm) dienen zur Monta-
ge der Servostangen „LA1" und „LA2".
Die Schrauben „S5" (Flachkopf, M3x10mm) dienen
zur Montage der Kunststoffstange „VS1" am Lenk-
gestänge („C4" und „C5").
Der Servosaver (das Bauteil mit der Feder) dient
später dazu, das Servo vor Beschädigung durch die
von außen auf die Lenkung wirkenden Kräfte zu
schützen.
S4 (M3x10mm)
LA2
S5 (M3x10mm)
VS1
S6
(M3x6mm)
SR2
C1 C2
LA1
SR1
C7
SR2
C1 C3
C6
C5
C4
19
