L) Accuhouder; M) Houder Achterspoiler - Reely Ranger Bedienungsanleitung

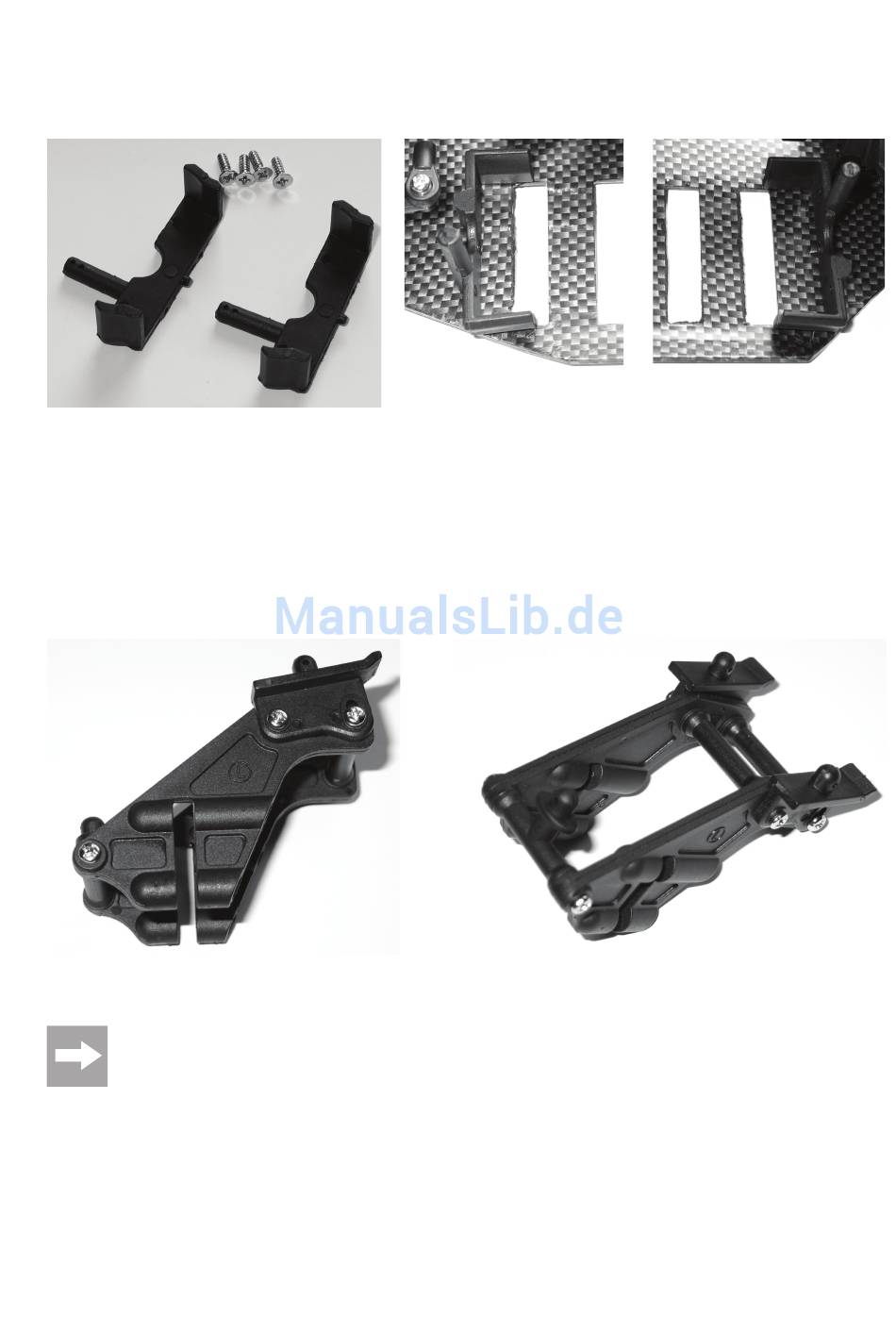

l) Accuhouder

Monteer de accuhouder links en rechts van de 6 openingen in het chassis. Gebruik daarvoor telkens 2 schroeven met
een verzonken kop (draadlengte 8mm).

m) Houder achterspoiler

Op de houder voor de achterspoiler is er ook een stift voor de bevestiging van de carrosserie. Plaats de beide delen
zoals afgebeeld samen. Het linkerdeel is gemerkt met „L", het rechter met „R". Gebruik daarvoor in het totaal 6
schroeven met een verzonken kop (draadlengte 12mm).
De samengebouwde houder wordt boven de achterste schokdemperbrug geplaatst, en daarna met vier lange
tapschroeven (draadlengte 15mm) bevestigd.
Bevestig de meegeleverde achterspoiler met twee pennen aan de achterspoiler-houder.
De helling van de achterspoiler kan via het in de houder ingebouwde mechanisme in meerder standen
worden geplaatst.
138
