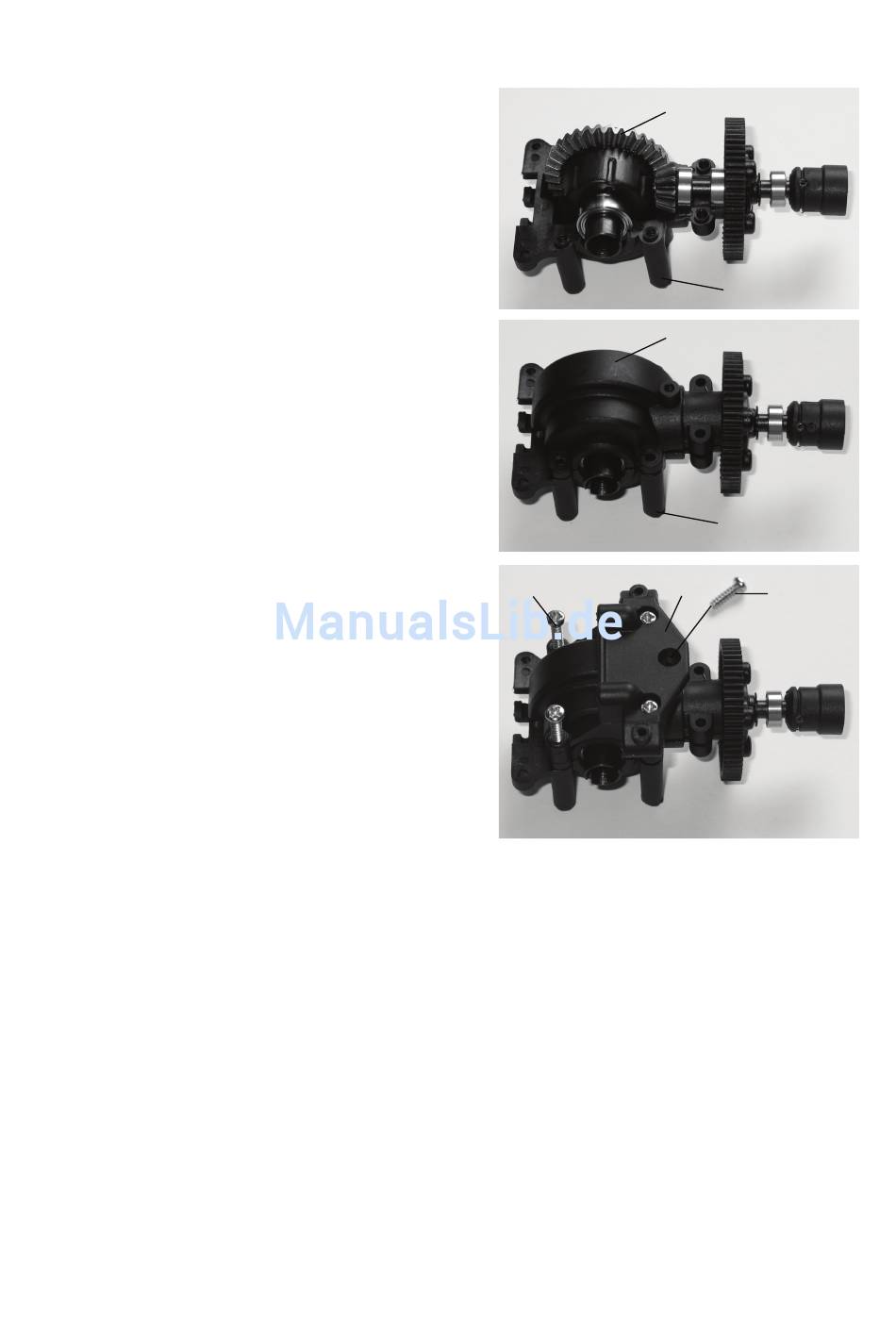

Plaats het tandwiel-differentieel „A4" en de net samengestelde aandrijfas in het behuizingsonderdeel „A3". Breng
geschikt vet (tandwielvet voor de modelbouw) aan op de tandwielflanken van beide tandwielen van het differentiel.
Controleer het correct zitten van de beide binnenste kogellagers,
zie foto rechts.
Plaats behuizingsonderdeel „A2", zodat de kogellagers in de
geleidingen van de behuizing zitten.
Tot slot nog het bovendeel van de behuizing „A1" plaatsen; nu
kunnen de behuizingsonderdelen „A1", „A2" en „A3" aan elkaar
worden geschroefd.
De vier lange tapschroeven „S2" (draadlengte 15mm) horen daarbij
aan de rand, de ene korte tapschroef „S1" (draadlengte 10mm),
zie afb. rechts) hoort in het midden van het bovendeel van de
behuizing.
Daarmee is het het achterste differentieel klaar.
A4
A2
S2 (4x) A1
A3
A3
S1
