J) Stuurservo - Reely Ranger Bedienungsanleitung

j) Stuurservo

SE1

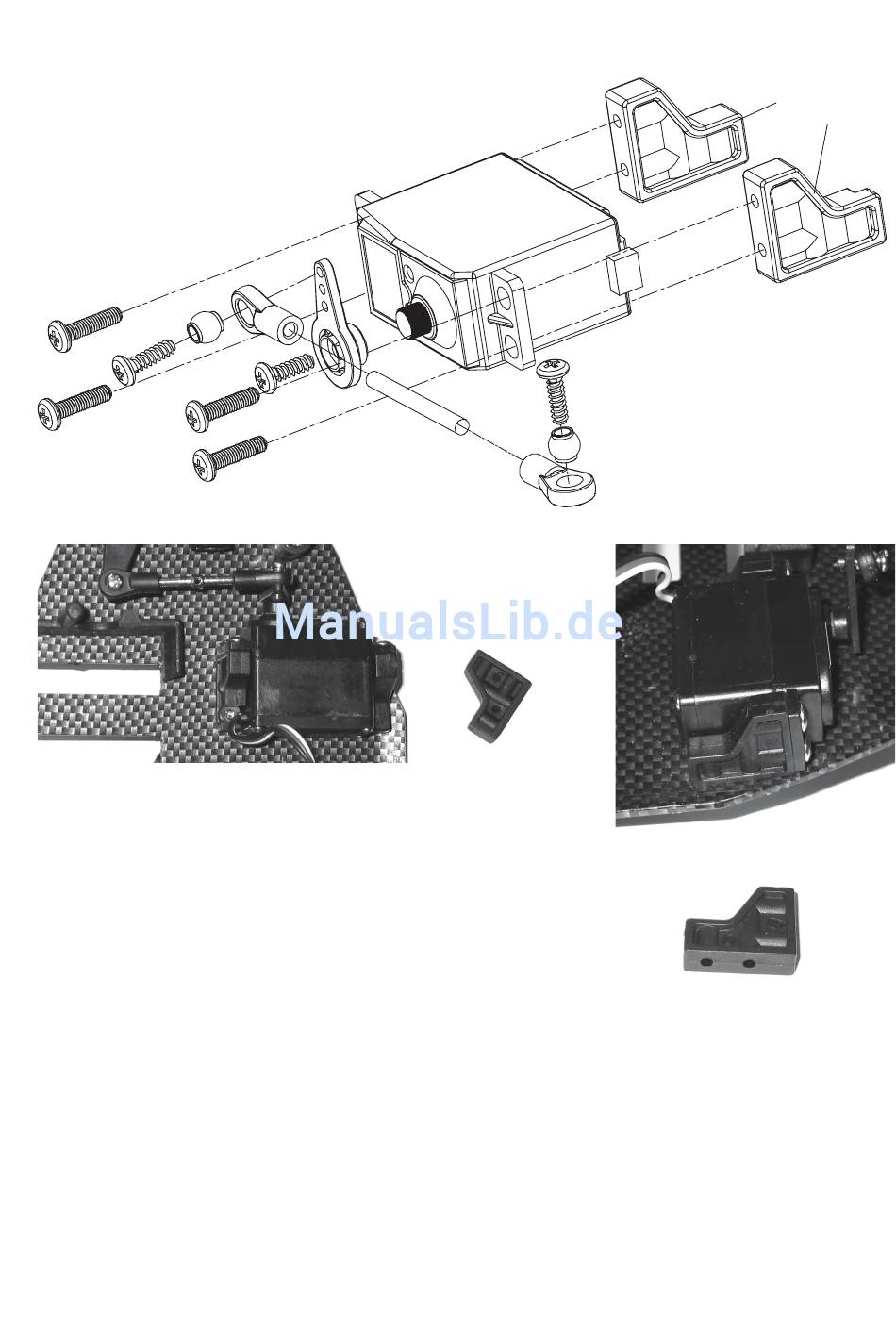

De stuurservo (niet meegeleverd, moet afzonderlijk worden besteld) wordt
met de beide hoeken „SE1" op het chassis bevestigd. Tussen servo-arm en
stuurstangen wordt met twee schroeven M3x10 de verstelbare servostang
gemonteerd.
Het latere uitrichten van de servo-arm op de servo-as resp. de instelling van
de servostangen gebeurt na het voltooien van het voertuig (inbouw van een
rijregelaar en een afstandsbediening). Daartoe moet ev. de servo nogmaals
worden uiitgebouwd, om de servo-arm op de servo-as te kunnen verstellen.
De hoeken met de servo-arm worden met 4 tapschroeven met verzondenken
kop (draadlengte 8mm) aan het chassis bevestigd.
136
