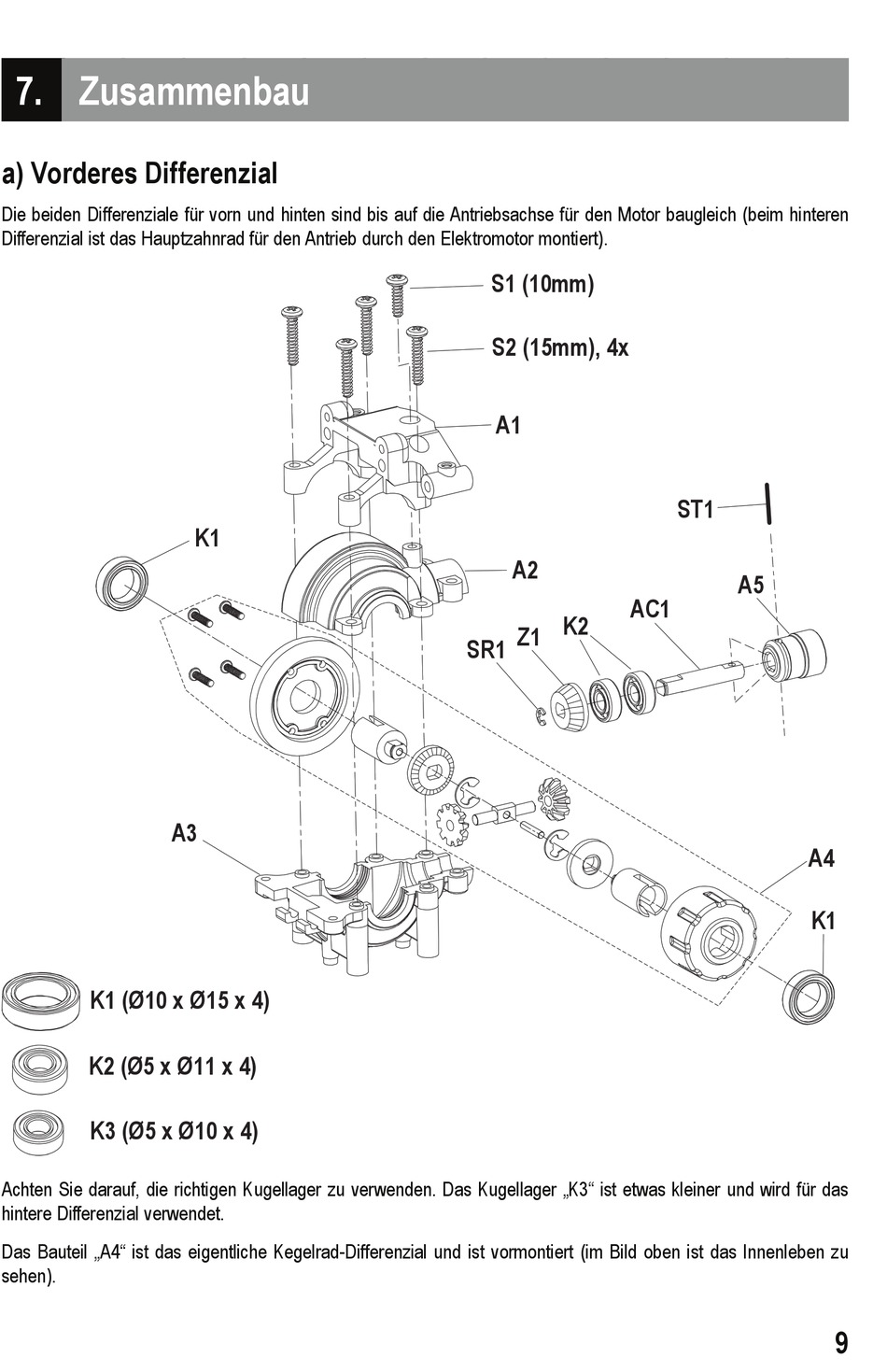

7. Zusammenbau

a) Vorderes Differenzial
Die beiden Differenziale für vorn und hinten sind bis auf die Antriebsachse für den Motor baugleich (beim hinteren
Differenzial ist das Hauptzahnrad für den Antrieb durch den Elektromotor montiert).
K1 (Ø10 x Ø15 x 4)
K2 (Ø5 x Ø11 x 4)
K3 (Ø5 x Ø10 x 4)
Achten Sie darauf, die richtigen Kugellager zu verwenden. Das Kugellager „K3" ist etwas kleiner und wird für das
hintere Differenzial verwendet.
Das Bauteil „A4" ist das eigentliche Kegelrad-Differenzial und ist vormontiert (im Bild oben ist das Innenleben zu
sehen).
K1
A3
S1 (10mm)
S2 (15mm), 4x
A1
A2
AC1
K2
Z1
SR1
ST1
A5
A4
K1
9
