Reely Ranger Bedienungsanleitung Seite 124

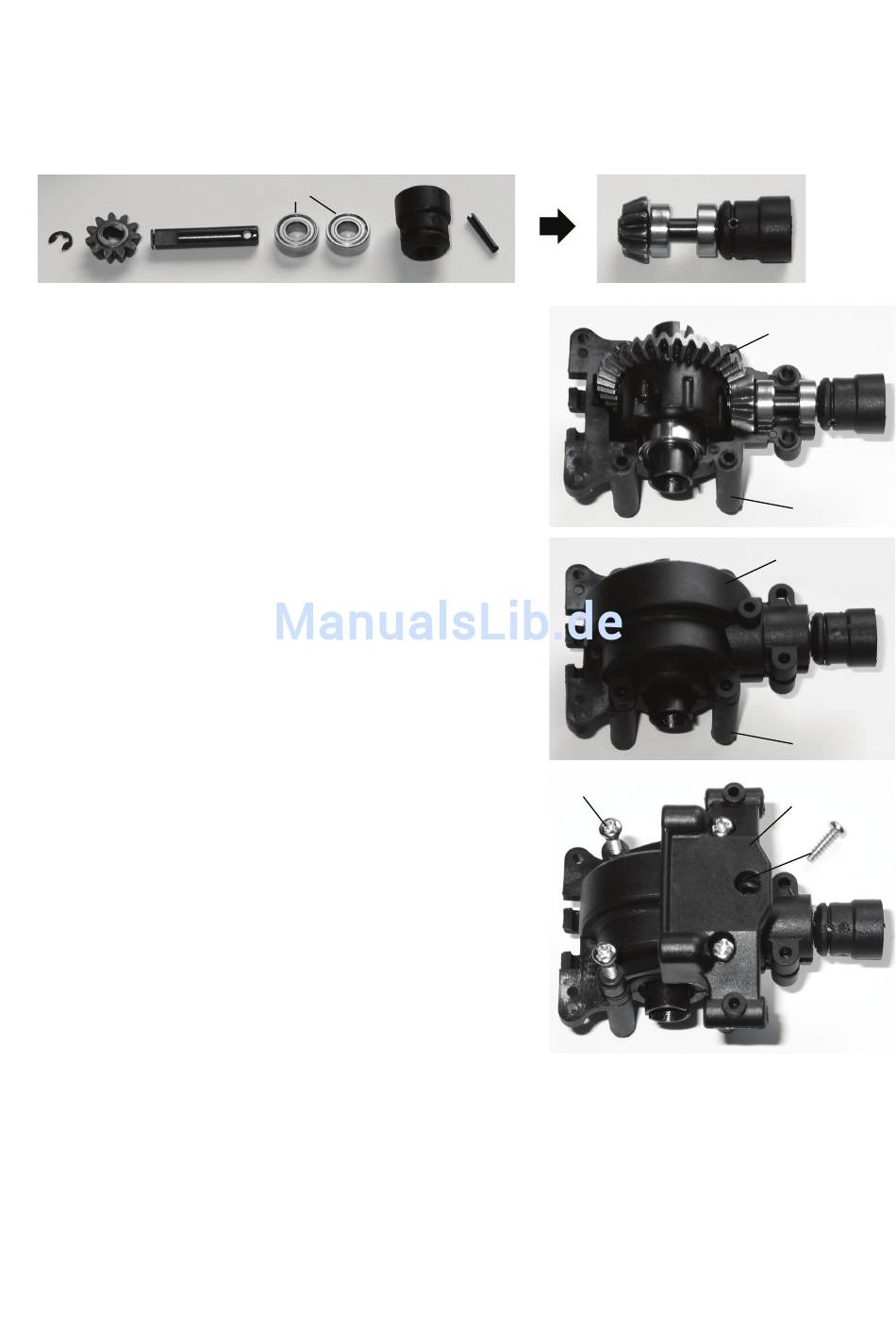

Monteer eerst de aandrijfas zoals afgebeeld. Plaats het tandwiel „Z1" in de juiste richting op as „AC1" en bevestig hem
met de kleine borgring „SR1". Aansluitend steekt u twee kogellagers „K2" (5 x 11 x 4mm) op de as, en tenslotte de
kunststof huls „A5" (let op de juiste oriëntatie, de as past omwille van de afvlakking slechts in één positie in de
kunststof huls).
Borg daarna de kunststof huls „A5" met de lange zwarte metalen gleufstift „ST1" op de as.
Z1
SR1
AC1
Plaats het tandwiel-differentieel „A4" en de net samengestelde
aandrijfas in het behuizingsonderdeel „A3". Breng geschikt vet
(tandwielvet voor de modelbouw) aan op de tandwielflanken van
beide tandwielen.
Controleer het correct zitten van de beide kogellagers, zie foto
rechts.
Plaats behuizingsonderdeel „A2", zodat de kogellagers in de
geleidingen van de behuizing zitten.
Tot slot nog het bovendeel van de behuizing „A1" plaatsen; nu
kunnen de behuizingsonderdelen „A1", „A2" en „A3" aan elkaar
worden geschroefd.
De vier lange tapschroeven „S2" (draadlengte 15mm) horen daarbij
aan de rand, de ene korte tapschroef „S1" (draadlengte 10mm),
zie afb. rechts) hoort in het midden van het bovendeel van de
behuizing.
Daarmee is het het voorste differentieel klaar.
124
K2 A5
ST1
S2 (4x)
A4
A3
A2
A3
A1
S1
