Reely Rockcrawler Bedienungsanleitung
1:24 ep 4wd rtr
Verwandte Anleitungen für Reely Rockcrawler
Inhaltszusammenfassung für Reely Rockcrawler

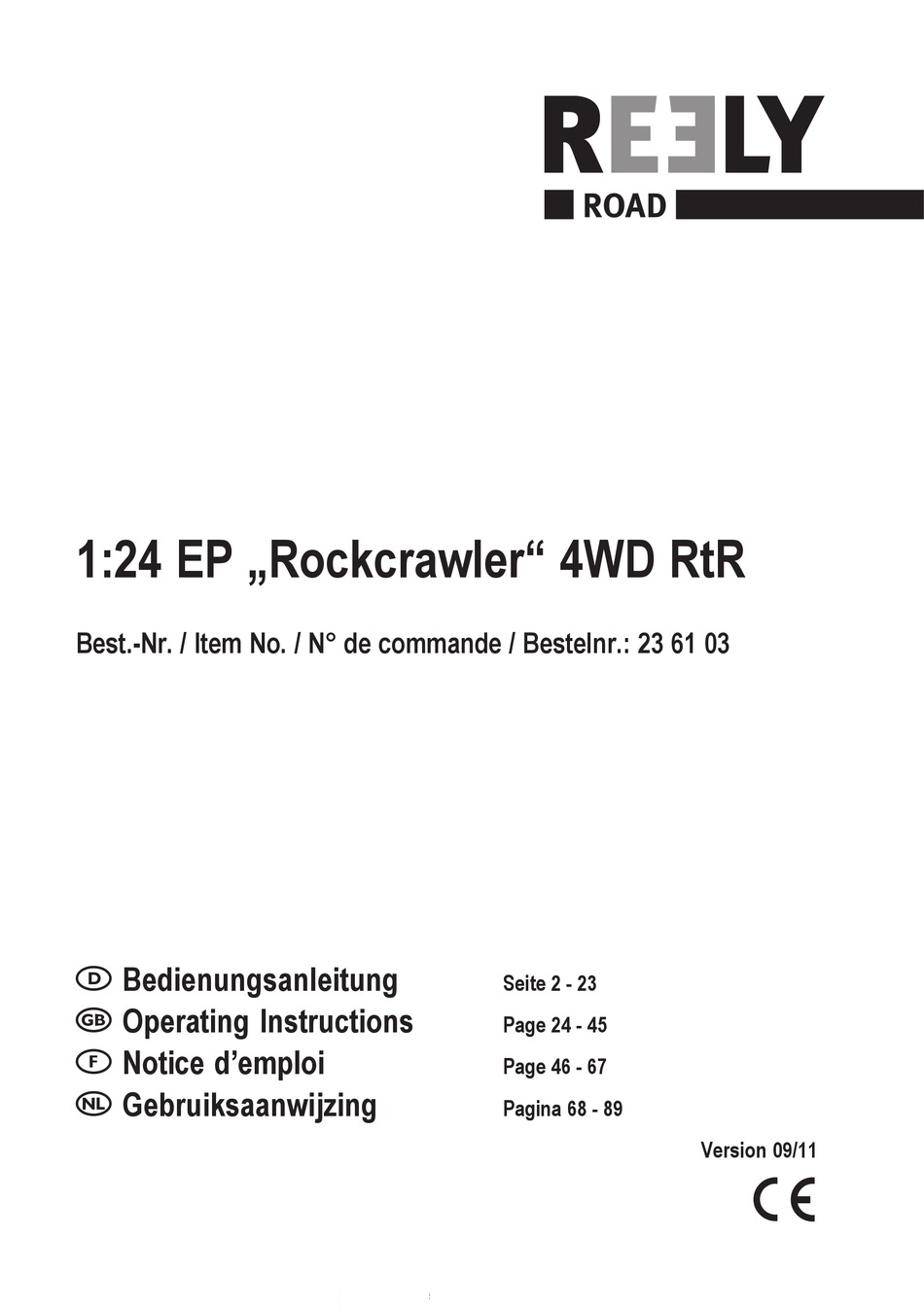

- Seite 1 1:24 EP „Rockcrawler“ 4WD RtR Best.-Nr. / Item No. / N° de commande / Bestelnr.: 23 61 03 Bedienungsanleitung Seite 2 - 23 Operating Instructions Page 24 - 45 Notice d’emploi Page 46 - 67 Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ..............................4 Symbol-Erklärung .............................. 4 Sicherheitshinweise ............................5 a) Allgemein ..............................5 b) Inbetriebnahme ............................6 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................8 Bedienelemente des Senders ........................... 9 Akkus laden .............................. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Das Chassis ist fahrfertig aufgebaut. Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 6: B) Inbetriebnahme
b) Inbetriebnahme • Verwenden Sie nur geeignete Batterien/Akkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Das Fahrzeug darf ausschließlich entweder mit 4 Batterien oder mit 4 NiMH-Akkus vom Typ AAA/Micro betrieben werden. •... -
Seite 7: Fahren Des Fahrzeugs
c) Fahren des Fahrzeugs • Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Fahren Sie nur, solange Sie direkten Sichtkontakt zum Modell haben. Fahren Sie deshalb auch nicht bei Nacht. • Fahren Sie nur, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder Medikamen- ten-Einfluss kann, wie bei einem echten Kraftfahrzeug, zu Fehlreaktionen führen. -
Seite 8: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 9: Bedienelemente Des Senders
7. Bedienelemente des Senders 1 Antenne 2 LC-Display 3 Ein-/Ausschalter Mit diesem Schiebeschalter wird der Sender ein- bzw. ausgeschaltet. Schalten Sie den Sender nie- mals aus, wenn das Fahrzeug in Betrieb ist! 4 Öse für Tragegurt 5 Taste „SEL“ für Einstellmenü 6 Power-LED 7 Wipptaste „DT3“... -
Seite 10: Akkus Laden
8. Akkus laden Beachten Sie das Kapitel 6. a) Fahrzeug • Das Fahrzeug kann anstatt mit 4 nicht wiederaufladbaren Batterien auch mit 4 NiMH-Akkus vom Typ AAA/Micro betrieben werden. Im Lieferumfang des Fahrzeugs sind keine Akkus enthalten, diese müssen getrennt erworben werden. Wir empfeh- len Ihnen die Verwendung von NiMH-Akkus mit einer möglichst hohen Kapazität (800 mAh oder höher), um eine lange Fahrzeit zu ermöglichen. -
Seite 11: Inbetriebnahme
9. Inbetriebnahme a) Abnehmen der Karosserie Die Karosserie wird mit Halteklammern gesichert, die aus den Haltebolzen herausgezogen werden müssen. Anschlie- ßend kann die Karosserie nach oben abgehoben werden. b) Sender in Betrieb nehmen Öffnen Sie das Batteriefach (14) am Sender und legen Sie neue Batterien oder voll geladene Akkus ein. Achten Sie auf die richtige Polung (Plus/+ und Minus/-), siehe Beschriftung im Batteriefach. -
Seite 12: Fahrtregler Einschalten
d) Fahrtregler einschalten Falls noch nicht geschehen, schalten Sie den Sender über den Ein-/Ausschalter (3) ein. Stellen Sie das Fahrzeug auf eine geeignete Unterlage, so dass sich die Räder frei drehen können. Schalten Sie den Fahrtregler ein. Wenn der Motor nicht stehen bleibt, so verstellen Sie am Sender über den Wipptaster „DT2“ (13) die Trimmung für die Fahrfunktion. - Seite 13 Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem Design des mitgelieferten Senders übereinstimmen! 1. Hebel loslassen (= Neutralstellung): Fahrzeug rollt aus bzw. bewegt sich nicht (ggf. Trimmung am Sender mittels dem Wipptaster „DT2“ (13) korrigieren) 2.
-
Seite 14: Fahrt Beenden
g) Fahrt beenden • Lassen Sie am Sender den Hebel für die Fahrfunktion (10) los, so dass er in der Neutralstellung steht und lassen Sie das Fahrzeug ausrollen. • Nachdem das Fahrzeug still steht, nehmen Sie die Karosserie ab und schalten den Fahrtregler aus. Fassen Sie dabei nicht in die Räder oder den Antrieb und bewegen Sie auf keinen Fall den Hebel für die Fahrfunktion (10). -
Seite 15: Trimmfunktionen Am Sender
Trimmfunktionen am Sender a) Lenktrimmung an der Vorderachse Mit dem Wipptaster „DT1“ (12) wird die Trimmung der Lenkung an der Vorderachse eingestellt. Bei Betätigung des Wipptasters erscheint „CH1 TRM.ST“ links oben im Display. Stellen Sie die Trimmung so ein, dass das Fahrzeug geradeaus fährt, wenn das Drehrad für die Lenkung in der Mittelstellung ist. -
Seite 16: Programmierung Des Senders
Programmierung des Senders Der Sender bietet diverse weitere Funktionen, die vom Hersteller bereits passend zum Fahrzeug voreingestellt sind. Bei Bedarf können Sie jedoch eine Korrektur oder eine Änderung der Programmierung vornehmen. Programmierbar sind folgende Funktionen: • Drehrichtung des Lenkservos an der Vorderachse umkehren (Reverse für Kanal 1) •... -
Seite 17: Dual-Rate Für Lenkservos
c) Dual-Rate für Lenkservos Die Einstellung entspricht der Funktion, wie sie in Kapitel 10. d) beschrieben ist. Ob Sie die Programmierung hier im Einstellmenü durchführen oder ob Sie die Dual-Rate-Einstellung direkt über den Wipp-Taster „DT3“ (7) vornehmen - das Ergebnis ist genau gleich. •... -
Seite 18: Epa-Einstellung Für Lenkservos
e) EPA-Einstellung für Lenkservos Mit der EPA-Einstellung (EPA = „End Point Adjustment“) kann genau fest- gelegt werden, wie groß der maximal zulässige Ausschlag für die Lenkservos auf jeder Seite (links bzw. rechts) sein darf. 100% 100% Diese Funktion wird im Regelfall dazu genutzt, um die Mechanik eines 120% 120% Servos bei voller Auslenkung vor dem mechanischen Anschlagen an ein... -
Seite 19: Reinigung Und Wartung
Reinigung und Wartung Vor einer Reinigung oder Wartung ist das Fahrzeug auszuschalten und von der Stromversorgung zu trennen (z.B. Steckverbindung zwischen Fahrtregler und Batterie-/Akkufach trennen, alternativ Batterien/ Akkus herausnehmen). Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie den Motor und den Fahrtregler zuerst voll- ständig abkühlen. -
Seite 20: Entsorgung
Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschrif- ten. Entnehmen Sie die im Fahrzeug bzw. Sender eingelegten Batterien/Akkus und entsorgen Sie diese ge- trennt vom Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
Seite 21: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen kön- nen. Das Modell reagiert nicht •... -
Seite 22: Konformitätserklärung (Doc)
Die Lenkung funktioniert nicht oder nicht richtig, Lenkausschlag am Fahrzeug zu gering • Korrigieren Sie die Dualrate-Einstellung der Lenkfunktion mit dem Wipptaster „DT3“ (7). Die Einstellung lässt sich auch wie in Kapitel 11 beschrieben im Einstellmenü verändern. Je geringer die Dualrate eingestellt ist, umso geringer ist der Lenkausschlag der beiden Lenkservos. •... -
Seite 23: Technische Daten
Technische Daten a) Sender Frequenzbereich: ........2,4 GHz Kanalzahl: ..........3 Betriebsspannung: ........4,8 - 6 V/DC über 4 Batterien oder 4 NiMH-Akkus vom Typ AA/Mignon Funktionen: ..........Dualrate-Einstellung für Lenkung/Fahrfunktion Endpunkt-Einstellung (EPA) für Lenkung/Fahrfunktion Reverse-Einstellung für Lenkung/Fahrfunktion Trimmung für Lenkung/Fahrfunktion Umschaltung zwischen 4 verschiedenen Lenk-Modis b) Fahrzeug Maßstab: ........... -
Seite 92: Legal Notice
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
