Ein kurzes Format mit 8 Bytes für Prozessdaten.
Ein langes Format von 16 Bytes, das ebenfalls
einen Parameterkanal enthält.
Ein Format, das für Texte verwendet wird.

8.2.1 FC mit Modbus RTU

Das FC-Protokoll bietet Zugriff auf das Steuerwort und den
Bussollwert des Frequenzumrichter.
Mit dem Steuerwort kann der Modbus-Master mehrere
wichtige Funktionen des Frequenzumrichters steuern.
Start
Stopp des Frequenzumrichters erfolgt auf
verschiedene Weisen:
8
8
Reset nach Fehlerabschaltung
Betrieb mit verschiedenen Festdrehzahlen
Start mit Reversierung
Änderung des aktiven Parametersatzes
Steuerung der 2 Relais im Frequenzumrichter
Der Bussollwert wird in der Regel zur Drehzahlsteuerung
verwendet. Es ist ebenfalls möglich, auf die Parameter
zuzugreifen, ihre Werte zu lesen und, wo möglich, Werte
an sie zu schreiben. Dies bietet eine Reihe von Steuerung-
soptionen wie die Regelung des Sollwerts des
Frequenzumrichters, wenn sein interner PI-Regler
verwendet wird.

8.3 Netzwerkkonfiguration

8.3.1 Frequenzumrichter-Konfiguration

Programmieren Sie die folgenden Parameter, um das FC-
Protokoll für den Frequenzumrichter zu aktivieren.
Parameter
8-30 Protocol
8-31 Address
8-32 Baud Rate
8-33 Parity / Stop Bits
70
VLT Micro Drive Projektierungshandbuch
Motorfreilauf
Schnellstopp
DC-Bremsstopp
Normaler Stopp (Rampenstopp)
Einstellung
FC
1 - 126
2400 - 115200
Gerade Parität, 1 Stopp-Bit (Standard)
MG02K103 – VLT
8.4 FC-Protokoll – Aufbau der
Telegrammblöcke

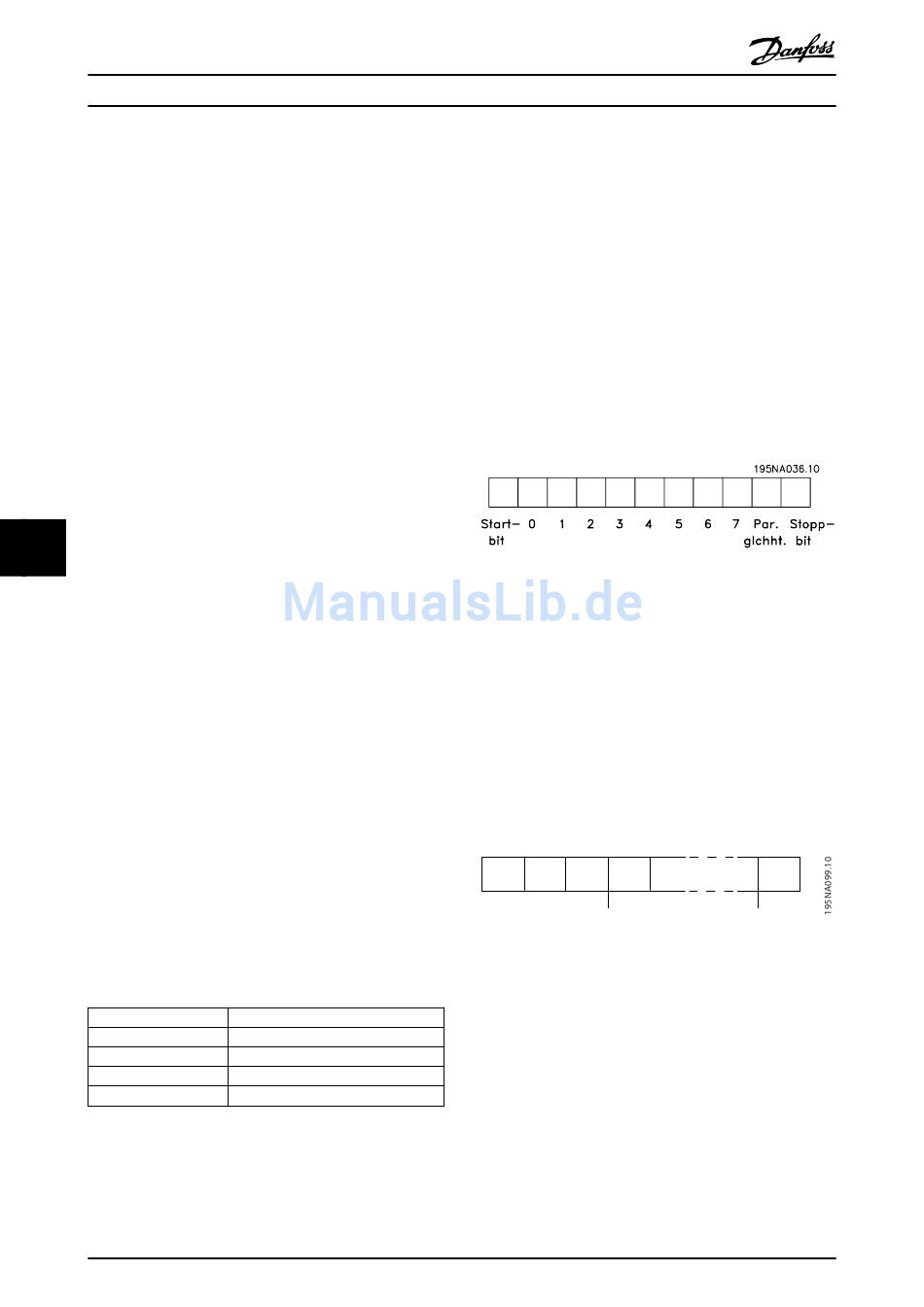

8.4.1 Inhalt eines Zeichens (Byte)

Jedes übertragene Zeichen beginnt mit einem Startbit.
Danach werden 8 Datenbits übertragen, was einem Byte
entspricht. Jedes Zeichen wird über ein Paritätsbit
abgesichert. Dieses wird auf „1" gesetzt, wenn Paritäts-
gleichheit gegeben ist. Parität bedeutet, dass insgesamt
die gleiche Anzahl binärer Einsen in den 8 Datenbits und
dem Paritätsbit vorhanden ist. Ein Zeichen wird durch ein
Stopp-Bit abgeschlossen und besteht somit aus insgesamt
11 Bits.

8.4.2 Telegramm-Struktur

Jedes Telegramm hat die folgende Struktur:
1.
Startzeichen (STX)=02 Hex
2.
Ein Byte zur Angabe der Telegrammlänge (LGE)
3.
Ein Byte zur Angabe der Adresse (ADR) des
Frequenzumrichters
Es folgen verschiedene Datenbytes (variabel, je nach
Telegrammtyp).
Ein Datensteuerbyte (BCC) vervollständigt das Telegramm.
STX
LGE
ADR
®
ist eine eingetragene Marke von Danfoss.
DATA
BCC
