VLT Micro Drive Auswahl
Über die [MENU]-Taste kann eines der folgenden Menüs
ausgewählt werden:
Status:
Nur für Anzeigen.
Quick-Menü:
Für den Zugriff auf Quick-Menü 1 und 2.
4 4
Hauptmenü:
Für Zugriff auf alle Parameter.
Navigationstasten:
[Back]: Zurück zum vorherigen Schritt oder zur vorherigen
Ebene in der Navigationsstruktur.
▲ ▼
Pfeile [ ] [ ]: Zum Navigieren zwischen Parametergruppen,
Parametern und innerhalb von Parametern.
[OK]: Für die Parameterauswahl und die Annahme von
Änderungen an Parametereinstellungen.
Bedientasten :
Eine gelbe LED über den Bedientasten zeigt die aktive
Taste an.
[Hand on] (Hand ein): Startet den Motor und ermöglicht
die Steuerung des Frequenzumrichters über das LCP.
[Off/Reset] (Aus/Reset): Hält den Motor an (Abschaltung).
Im Alarmmodus wird der Alarm zurückgesetzt.
[Auto on] (Auto ein): Der Frequenzumrichter wird entweder
über die Steuerklemmen oder die serielle Schnittstelle
gesteuert.
[Potentiometer] (LCP12): Abhängig vom Modus, in dem der
Frequenzumrichter läuft, arbeitet das Potentiometer in
zwei verschiedenen Funktionsweisen.
Im Auto Mode (automatischer Modus) dient das Potenti-
ometer als zusätzlicher programmierbarer Analogeingang.
Im Modus Hand on (Hand ein) regelt das Potentiometer
den Ortsollwert.
Das LCP-Bedienteil kann durch Verwendung eines Fern-
Einbausatzes in die Vorderseite einer Schaltschranktür
integriert werden. Die Schutzart ist IP55.
Technische Daten
Schutzart:
Max. Kabellänge zwischen Frequenzum-
richter und LCP:
Kommunikationsstandard:
Bestellnummer
28
VLT Micro Drive Projektierungshandbuch

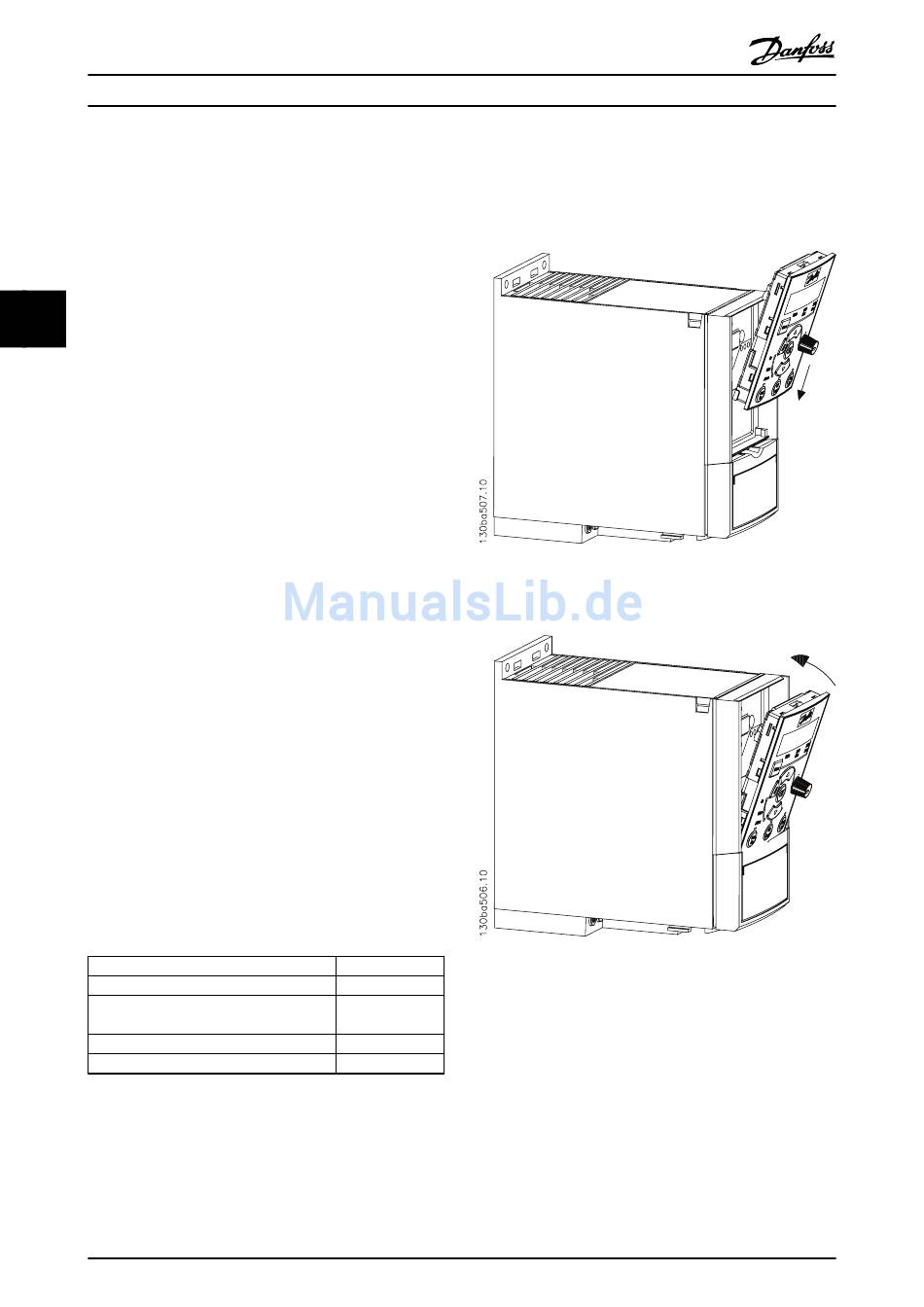

4.1.2 FC 51 LCP-Einbauanleitung

Schritt 1
Bringen Sie das Verschlussblech des LCP im
Frequenzumrichter an.
Schritt 2
Drücken Sie das obere Teil des LCP in den
Frequenzumrichter.
Vorderseite IP55
3 m
RS485
132B0201
®
MG02K103 – VLT ist eine eingetragene Marke von Danfoss.
