6.14.2 Anschluss an Steuerklemmen

In Abbildung 6.12 sind alle Steuerklemmen des
Frequenzumrichters dargestellt. Durch Anlegen eines
Startbefehls (Klemme 18) und einen Analogsollwert
(Klemme 53 oder 60) wird der Frequenzumrichter in den
Betriebszustand versetzt.
6 6

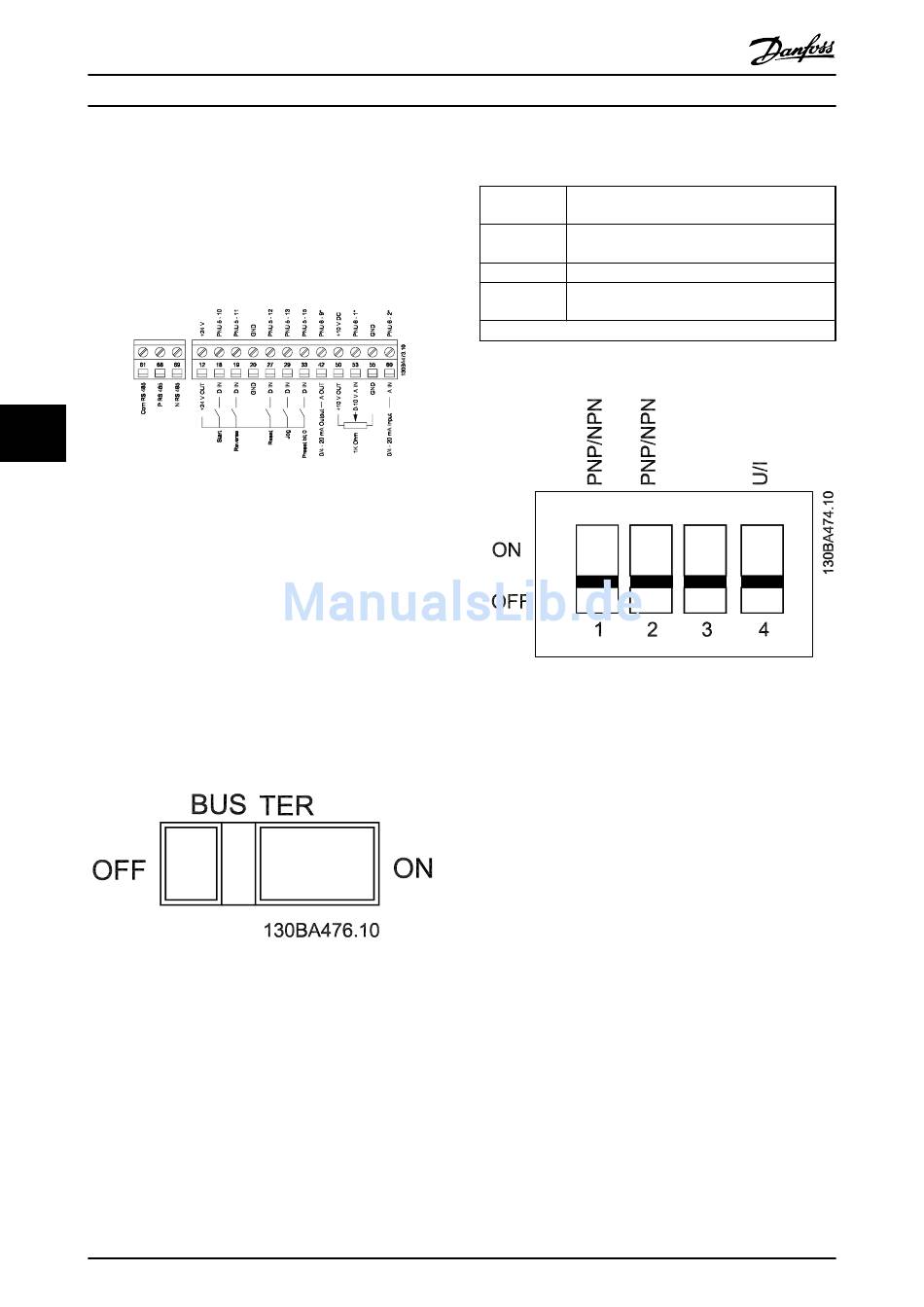

Abbildung 6.12 Übersicht von Steuerklemmen in PNP-Konfigu-
ration und Werkseinstellung.

6.15 Schalter

HINWEIS
Die Schalter dürfen nicht betätigt werden, während die
Stromversorgung zum Frequenzumrichter eingeschaltet ist.
Busabschluss:
Schalter BUS TER Pos. EIN terminiert den RS485-Anschluss,
Klemmen 68, 69. Siehe Abbildung 6.10.
Werkseinstellung = Aus.
Abbildung 6.13 S640 Busabschluss
56
VLT Micro Drive Projektierungshandbuch
S200 Schalter 1-4:
Schalter 1:
Schalter 2:
Schalter 3:
Schalter 4:
* = Werkseinstellung
HINWEIS
Der Parameter 6-19 muss entsprechend der Position des
Schalters 4 eingestellt werden.
6.16 Abschließende Inbetriebnahme und
Gehen Sie wie folgt vor, um die Konfiguration zu testen
und sicherzustellen, dass der Frequenzumrichter läuft:
1. Schritt. Finden Sie das Motor-Typenschild.
Der Motor befindet sich entweder in Stern- (Y-) oder
Dreieckschaltung (Δ). Diese Information ist auf dem
Motortypenschild zu finden.
®
MG02K103 – VLT ist eine eingetragene Marke von Danfoss.
*AUS = PNP-Klemmen 29
EIN = NPN-Klemmen 29
*AUS = PNP-Klemme 18, 19, 27 und 33
EIN = NPN-Klemme 18, 19, 27 und 33
Ohne Funktion
*AUS = Klemme 53 0-10 V
EIN = Klemme 53 0/4-20 mA
Tabelle 6.5 Einstellungen für Schalter S200 1-4
Abbildung 6.14 S200 Schalter 1-4.
Test
