Installation

6.7 Netzanschluss

1. Schritt: Schließen Sie zunächst das Erdkabel an.
2. Schritt: Schließen Sie die Drähte an den Klemmen L1/L,
L2 und L3/N an. Ziehen Sie diese anschließend fest.
6
6

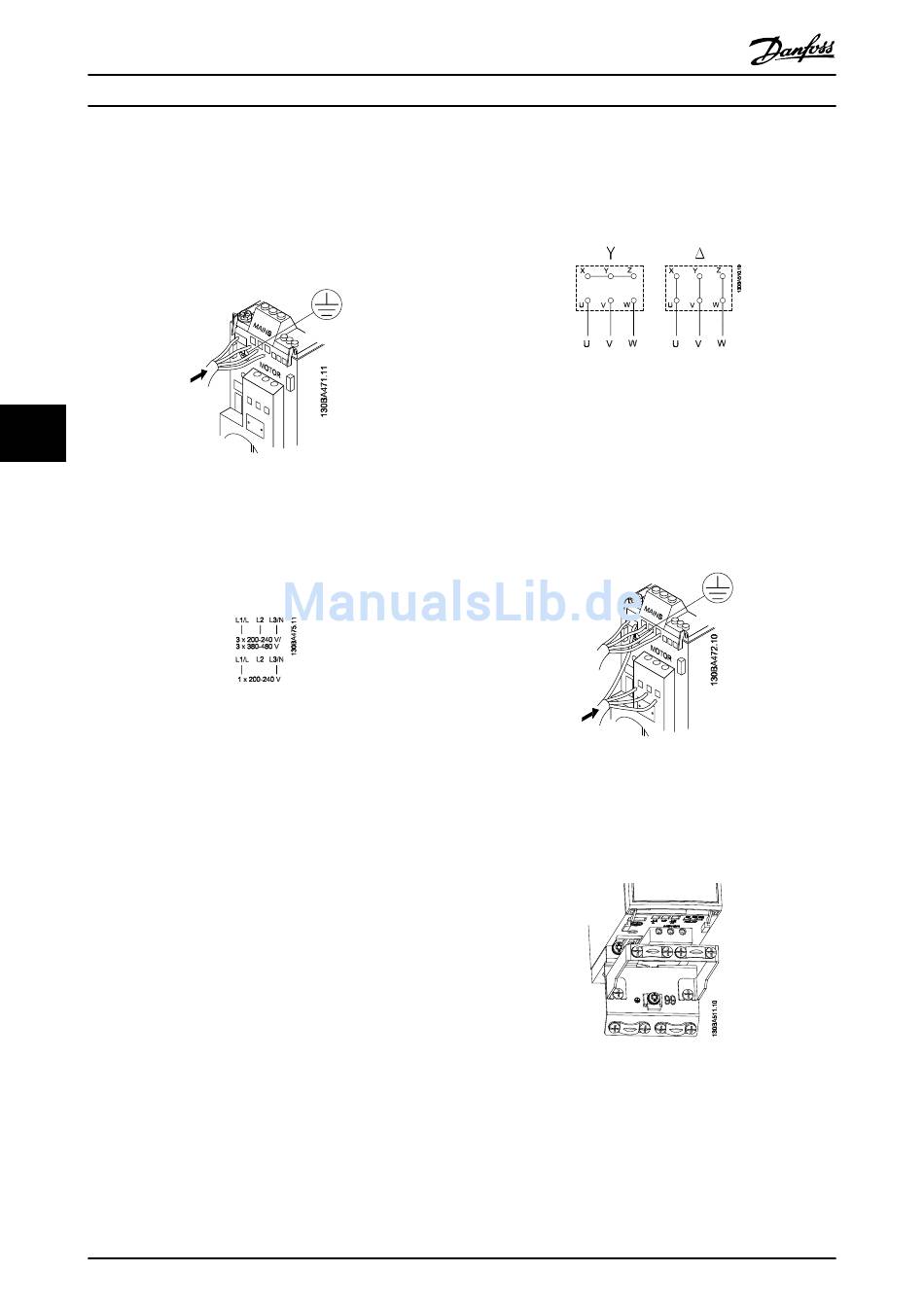

Abbildung 6.4 Befestigung von Erd- und Netzkabeln
Schließen Sie bei einer 3-Phasen-Verbindung die Kabel an
alle drei Klemmen an.
Schließen Sie die Kabel bei einer 1-Phasen-Verbindung an
die Klemmen L1/L und L3/N an.
Abbildung 6.5 Dreiphasen- und Einphasen-Kabelverbindungen

6.8 Motoranschluss

6.8.1 So schließen Sie den Motor an
Hinweise zu korrekten Maßen von Motorkabelquerschnitt
und -länge finden Sie unter 9 Technische Daten.
Verwenden Sie ein abgeschirmtes/verstärktes
Motorkabel, um die Bestimmungen für EMV-
Emissionen zu erfüllen. Dieses Kabel an
Abschirmblech und Metall am Motor anschließen.
Das Motorkabel muss möglichst kurz sein, um
Geräuschniveau und Ableitströme auf ein
Minimum zu beschränken.
Weitere Informationen zur Montage des Abschirmblechs
enthält die Anleitung MI.02.BX.YY.
Alle Arten von Dreiphasen-Standard-Asynchronmotoren
können mit dem Frequenzumrichter verwendet werden.
Kleinere Motoren werden üblicherweise in Sternschaltung
(230/400 V, Δ/Y) angeschlossen. Große Motoren werden
üblicherweise in Dreieckschaltung angeschlossen (400/690
48
VLT Micro Drive Projektierungshandbuch
V, Δ/Y). Anschluss und Spannung sind auf dem Motorty-
penschild angegeben.
1. Schritt: Schließen Sie zunächst das Massekabel an.
2. Schritt: Schließen Sie die Drähte entweder in einem
Stern- oder Dreiecksanschluss an die Klemmen an. Weitere
Informationen finden Sie auf dem Typenschild des Motors.
Für die korrekte EMV-Installation sollten Sie das optionale
Abschirmblech verwenden, siehe dazu Kapitel 5.2 Optionen
für den VLT Micro Drive.
®
MG02K103 – VLT
ist eine eingetragene Marke von Danfoss.
Abbildung 6.6 Stern- und Dreiecksanschlüsse.
Abbildung 6.7 Anschluss von Massekabel und Motorkabeln.
Abbildung 6.8 Frequenzumrichter mit Abschirmblech
