Programmierung

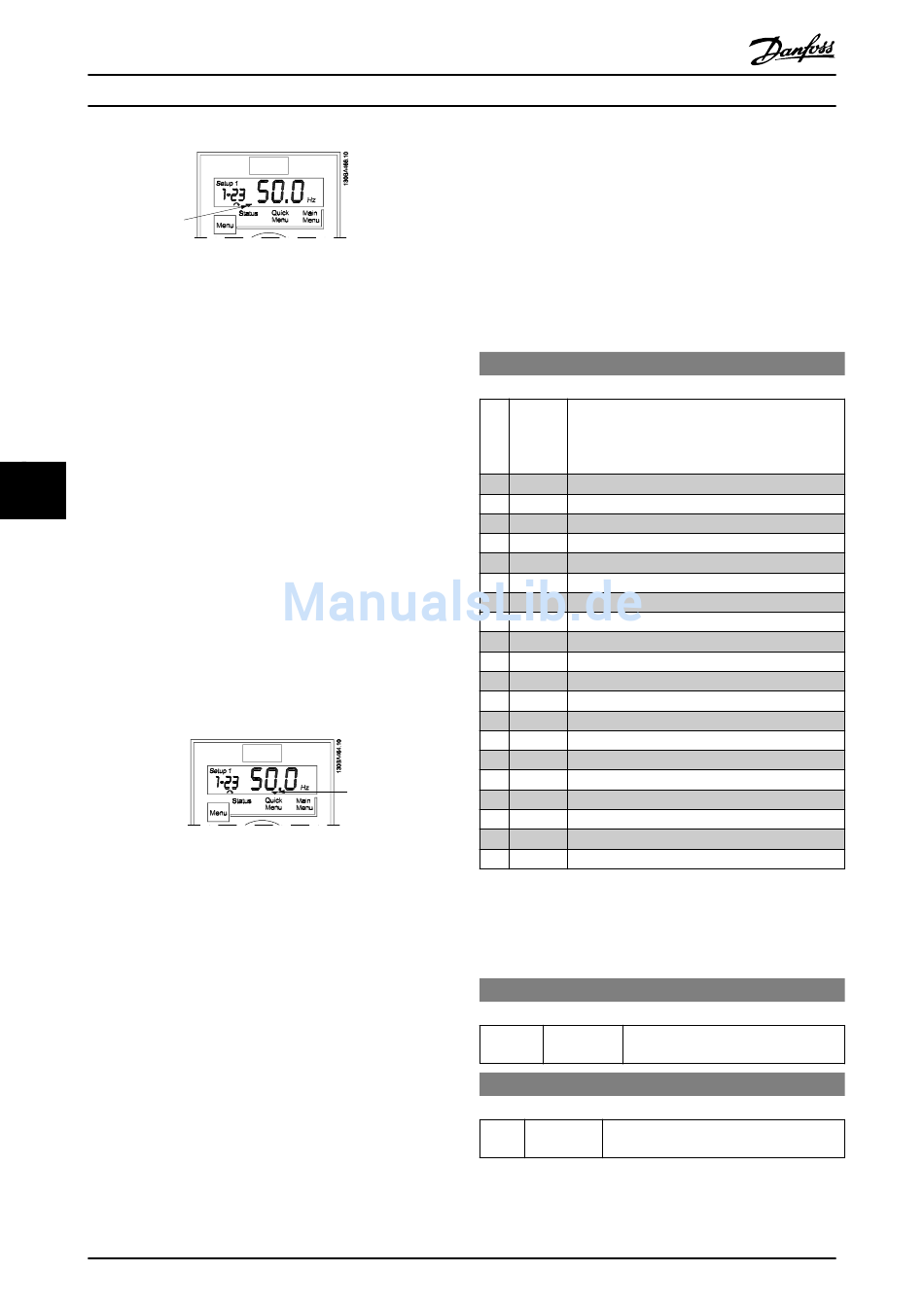

Abbildung 7.8 Anzeige des Statusmodus
7.3 Quick-Menü
Das Quick-Menü bietet Zugriff auf die am häufigsten
verwendeten Parameter.
1. Für Zugriff auf das Quick-Menü so lange die Taste
[Menu] drücken, bis der Pfeil im Display über
Quick-Menü steht.
2.
Mithilfe der Tasten [
7 7
auswählen und dann [OK] drücken.
3.
Mit den Tasten [
Quick-Menü navigieren.
4. Zur Auswahl eines Parameters [OK] drücken.
5. Zur Änderung einer Parametereinstellung die
Tasten [
6. Die Änderung durch Drücken von [OK]
akzeptieren.
7. Zum Abbrechen entweder zweimal [Back]
drücken, um zu Status zu gelangen, oder einmal
[Menu] drücken, um ins Hauptmenü zu gelangen.
Abbildung 7.9 Anzeige des Quick-Menü-Modus
64
VLT Micro Drive Projektierungshandbuch
▲ ▼
] [ ] QM1 oder QM2
▲ ▼
] [ ] durch die Parameter im
▲ ▼
] [ ] verwenden.
MG02K103 – VLT
7.4 Quick-Menü-Parameter
7.4.1 Quick-Menü-Parameter -
Grundeinstellungen QM1
Es folgen Beschreibungen aller im Quick-Menü
vorhandenen Parameter.
＊ = Werkseinstellung.
1-20 Motorleistung [ kW]/[HP] (P
Option:
Eingabe der Motorleistung aus den
Typenschilddaten.
Zwei Leistungsgrößen unter, eine Größe über der
VLT-Nennleistung.
[1] 0,09 kW
[2] 0,12 kW
[3] 0,18 kW
[4] 0,25 kW
[5] 0,37 kW
[6] 0,55 kW
[7] 0,75 kW
[8] 1,10 kW
[9] 1,50 kW
[10] 2,20 kW
[11] 3,00 kW
[12] 3,70 kW
[13] 4,00 kW
[14] 5,50 kW
[15] 7,50 kW
[16] 11,00 kW
[17] 15,00 kW
[18] 18,50 kW
[19] 22,00 kW
[20] 30,00 kW
HINWEIS
Eine Änderung des Wertes in diesem Parameter beeinflusst
die Einstellung der Parameter 1-22 bis 1-25, 1-30, 1-33 und
1-35.
1-22 Motorspannung (U
Range:
230/400 V [50 - 999 V] Eingabe der Motorspannung aus den
1-23 Motorfrequenz (f
Range:
50 Hz [20-400 Hz] Eingabe der Motorfrequenz aus den
*
®
ist eine eingetragene Marke von Danfoss.
)
m.n
Funktion:
)
m.n
Funktion:
Typenschilddaten.
)
m.n
Funktion:
Typenschilddaten.
