3.2 Allgemeine EMV-Aspekte

3.2.1 Allgemeine Aspekte von EMV-Emissionen

Elektromagnetische Störungen sind leitungsgeführt im Frequenzbereich von 150 kHz bis 30 MHz und als Luftstrahlung im
Frequenzbereich von 30 MHz bis 1 GHz zu betrachten. Störungen vom Frequenzumrichtersystem im Bereich von 30 MHz bis
1 GHz werden durch den Wechselrichter, das Motorkabel und den Motor erzeugt.
Wie Abbildung 3.3 zeigt, werden durch die Kapazität des Motorkabels, in Verbindung mit hohem dU/dt des Pulsmusters der
Motorspannung, Ableitströme erzeugt.
Die Verwendung eines abgeschirmten Motorkabels erhöht den Ableitstrom (siehe Abbildung 3.3), da abgeschirmte Kabel
eine höhere Kapazität zu Erde haben als nicht abgeschirmte Kabel. Filtermaßnahmen sind nötig, um im Funkstörbereich
unter ca. 5 MHz Störungen in der Netzzuleitung zu reduzieren. Der Ableitstrom (I
zurück zum Gerät fließen. Es verbleibt dann gemäß der folgenden Zeichnung im Prinzip nur ein kleines elektromagnetisches
Feld (I ), das vom abgeschirmten Motorkabel über die Erde zurückfließen kann.
4
Die Abschirmung verringert zwar die über die Luft abgestrahlten Störungen, erhöht jedoch die Niederfrequenzstörungen in
der Netzzuleitung. Die Motorkabelabschirmung muss an das Gehäuse des Frequenzumrichters sowie an das Motorgehäuse
angeschlossen sein. Um verdrillte Abschirmungsenden (Pigtails) zu vermeiden, geschieht dies am Besten durch die
Verwendung von Schirmbügeln. Diese erhöhen die Abschirmungsimpedanz bei höheren Frequenzen, wodurch der Abschir-
mungseffekt reduziert und der Ableitstrom (I
Wenn abgeschirmte Kabel für Feldbus, Relais, Steuerkabel, serielle Schnittstelle und Bremse verwendet werden, ist die
Abschirmung an beiden Enden mit dem Gehäuse zu verbinden. In gewissen Fällen ist jedoch eine Unterbrechung der
Abschirmung erforderlich, um Stromschleifen zu vermeiden.
NETZ FREQUENZ-
UMRICHTER
z
L1
z L2
z
L3
z PE
PE

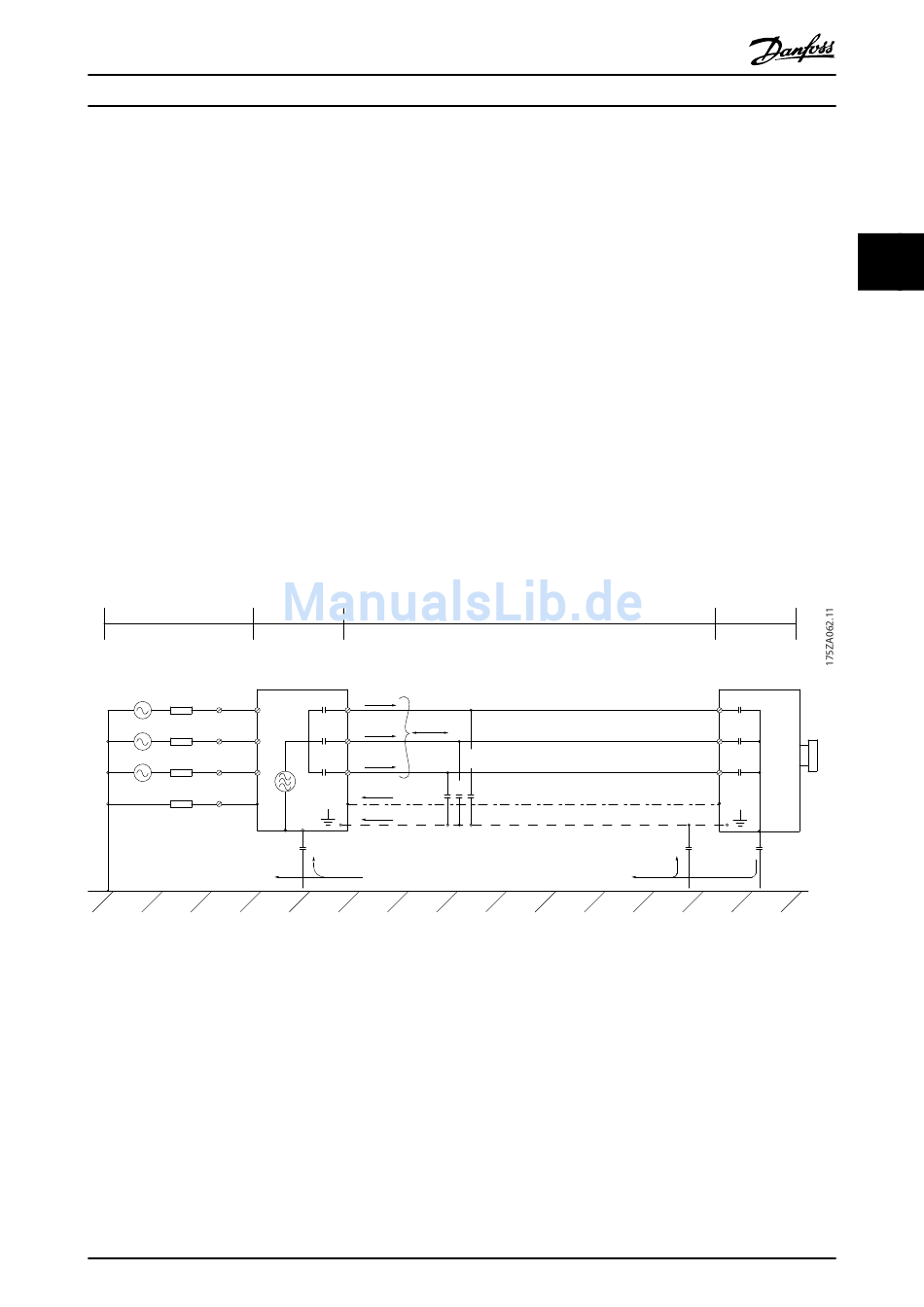

Abbildung 3.3 Situation, in der Ableitstrom erzeugt wird
Wenn die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist, muss diese
Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät zurückgeführt werden. Außerdem muss stets ein
guter elektrischer Kontakt von der Montageplatte durch die Montageschrauben zum Frequenzumrichter-Gehäuse gewähr-
leistet sein.
Bei Verwendung nicht abgeschirmter Kabel sind bestimmte Anforderungen im Hinblick auf die Störaussendung nicht erfüllt.
Es müssen gegebenenfalls zusätzliche EMV-Maßnahmen vorgesehen werden. Die Anforderungen im Hinblick auf die Störfes-
tigkeit sind jedoch erfüllt.
Um das Störniveau des gesamten Systems (Frequenzumrichter + Anlage) weitestgehend zu reduzieren, ist es wichtig, Motor-
und Bremskabel so kurz wie möglich zu halten. Verlegen Sie Kabel mit empfindlichem Signalpegel (Steuer- und Buskabel)
