Installation

6.18 Motorinstallation

6.18.1 Motorisolierung

Bei Motorkabellängen ≤ der maximalen Kabellänge in den
9.1 Technische Daten werden die folgenden Nennwerte der
Motorisolierung empfohlen, da die Spitzenspannung durch
die Übertragungsleitungswirkungen im Motorkabel das bis
zu Zweifache der DC-Zwischenkreisspannung und das 2,8-
fache der Netzspannung betragen kann. Wenn ein Motor
einen niedrigeren Isolationswiderstand hat, wird
empfohlen, ein dU/dt- oder Sinusfilter zu verwenden.
Netznennspannung
6 6 ≤ 420 V
U
N
420V < U ≤ 500 V
N
500V < U ≤ 600 V
N
600V < U ≤ 690 V
N
6.19 Installation verschiedener
Verbindungen

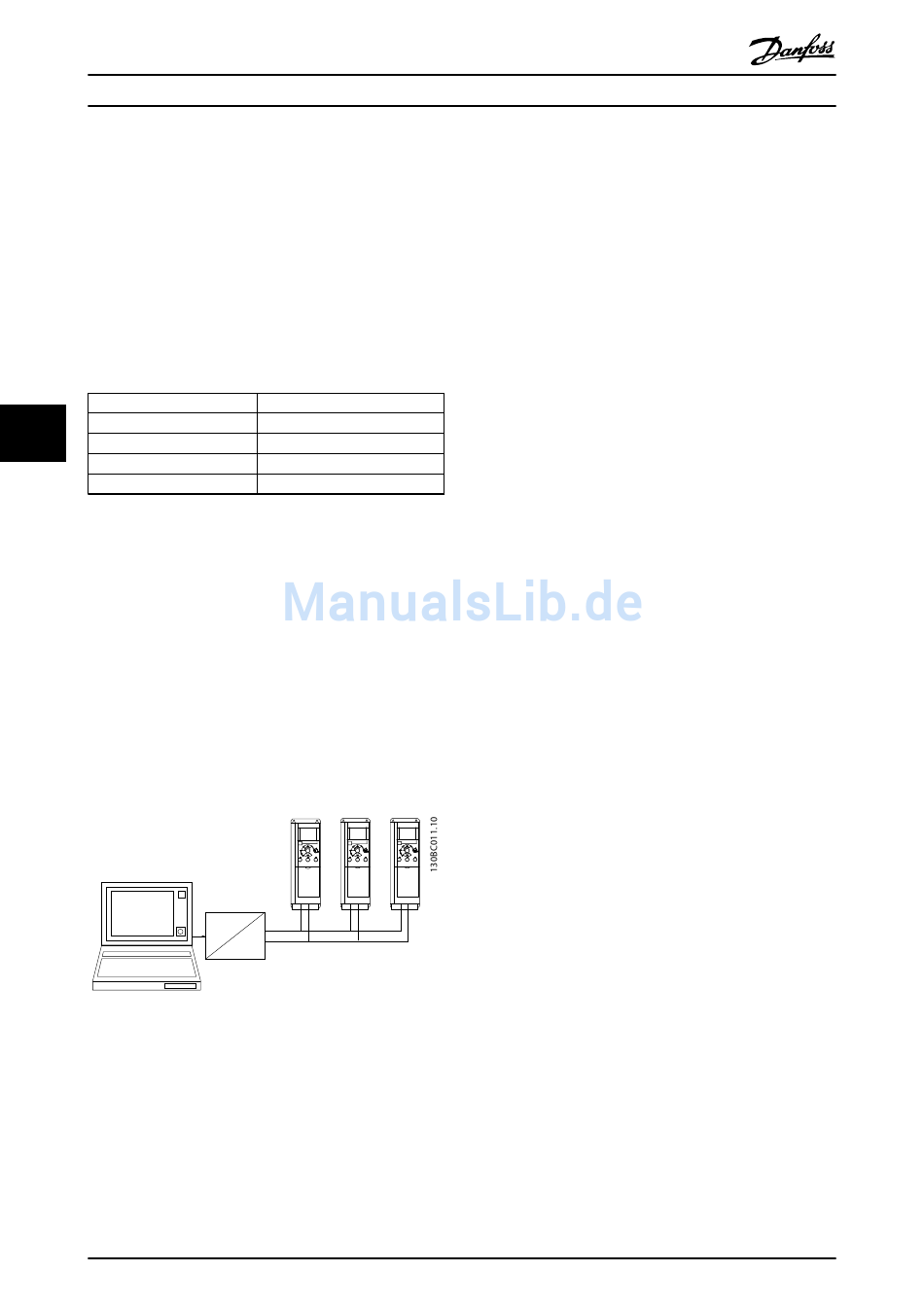

6.19.1 RS485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der
RS485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist mit dem P-Signal
(TX+, RX+) verbunden, während Klemme 69 mit dem N-
Signal (TX-,RX-) verbunden ist.
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, sind die Schnittstellen parallel zu
verbinden.
Zur Vermeidung von Potenzialausgleichsströmen über die
Abschirmung kann der Kabelschirm über Klemme 61
einseitig geerdet werden (Klemme 61 ist intern über RC-
Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS485-Bus muss an beiden Enden durch ein
Widerstandsnetzwerk abgeschlossen werden. Hierzu ist
Schalter S801 auf der Steuerkarte auf „ON" zu stellen.
60
VLT Micro Drive Projektierungshandbuch
Motorisolierung
Standard U = 1300 V
LL
Verstärkte U = 1600 V
LL
Verstärkte U = 1800 V
LL
Verstärkte U = 2000 V
LL
RS 232
68 69 68 69
+
USB
-
RS 485
MG02K103 – VLT
Nähere Informationen finden Sie im Abschnitt Schalter
S201, S202 und S801.
Das Kommunikationsprotokoll muss auf 8-30 FC-Protokoll
eingestellt sein.
6.19.2 Einen PC an den Frequenzumrichter
anschließen
Zur Steuerung oder Programmierung des
Frequenzumrichters über einen PC installieren Sie das PC-
gestützte Konfigurationstool MCT 10
Konfigurationssoftware.
MCT 10 Konfigurationssoftware
MCT 10 Konfigurationssoftware wurde als benutzerfreund-
liches interaktives Tool zur Einstellung von Parametern in
unseren Frequenzumrichtern entwickelt.
Das PC-basierte Konfigurationstool MCT 10
Konfigurationssoftware wird zu folgenden Zwecken
verwendet:
•
Offline-Planung eines Kommunikationsnetzwerks.
MCT 10 Konfigurationssoftware enthält eine
vollständige Frequenzumrichter-Datenbank
•
Online-Inbetriebnahme von Frequenzumrichtern
•
Speichern der Einstellungen für alle Frequenzum-
richter
•
Austausch eines Frequenzumrichters in einem
Netzwerk
•
Erweitern eines vorhandenen Netzwerks
•
Zukünftige Frequenzumrichter werden unterstützt
Speichern der Filtereinstellungen:
1. Verbinden Sie den PC über eine USB-Kommunika-
tionsschnittstelle mit dem Gerät.
2. Offenes PC-basiertes Konfigurationstool MCT 10
Konfigurationssoftware
3. Wählen Sie „Vom Frequenzumrichter lesen".
68 69
4. Wählen Sie „Speichern unter".
Alle Parameter werden nun im PC gespeichert.
Laden der Frequenzumrichtereinstellungen:
1. Verbinden Sie den PC über eine USB-Kommunika-
tionsschnittstelle mit dem Gerät.
2. Offenes PC-basiertes Konfigurationstool MCT 10
Konfigurationssoftware
3. Wählen Sie „Öffnen". Die gespeicherten Dateien
werden angezeigt.
4. Öffnen Sie die gewünschte Datei.
5. Wählen Sie „Zum Frequenzumrichter schreiben".
®
ist eine eingetragene Marke von Danfoss.
