Einführung in den VLT Micro...
t [s]
2.000
1.000
600
500
3 3
400
300
200
100
60
50
40
30
20
10
1,0

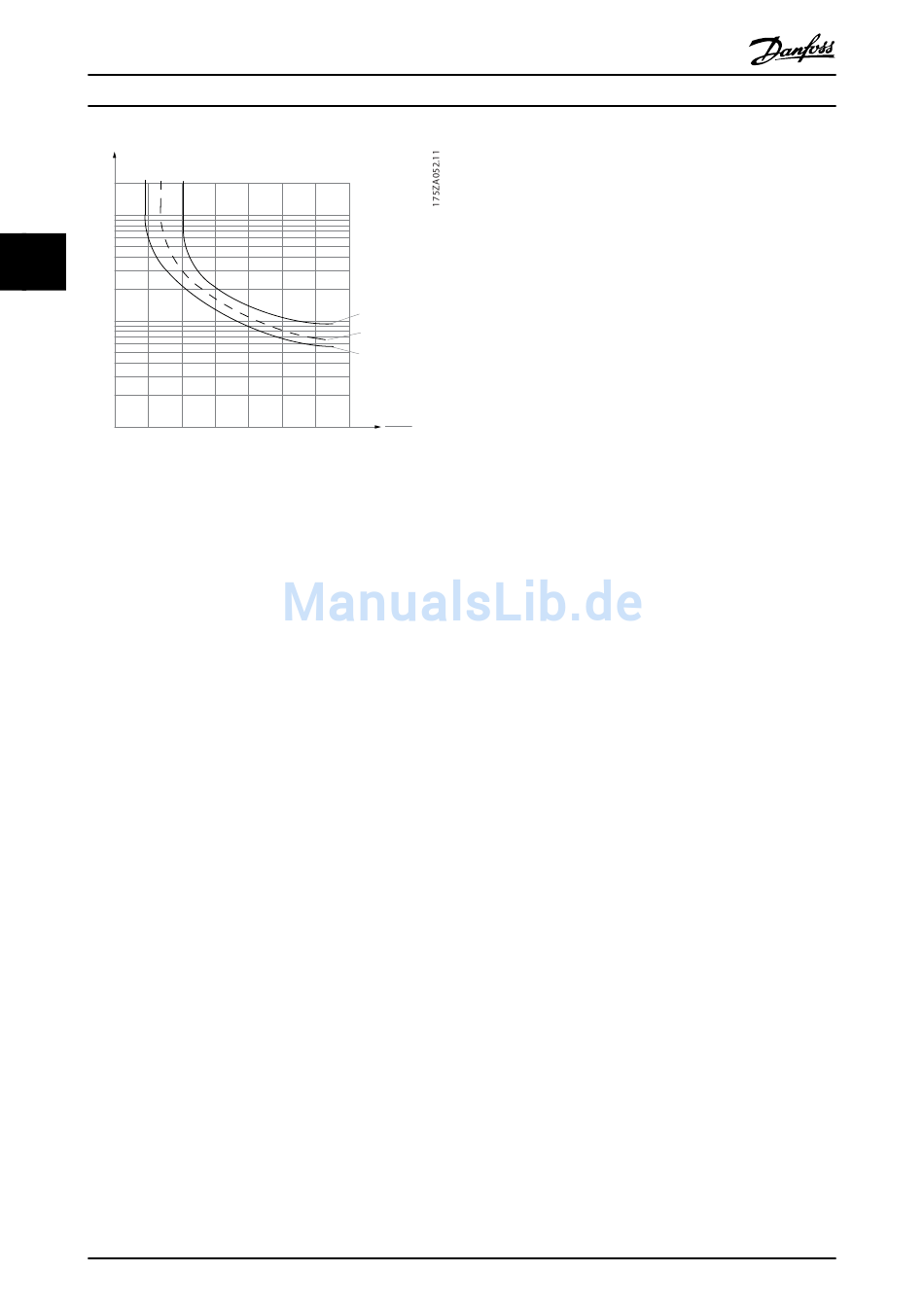

Abbildung 3.4 ETR: Auf der X-Achse ist das Verhältnis zwischen
dem Motorstrom I
angegeben. Auf der Y-Achse wird die Zeit in Sekunden vor der
Abschaltung des Frequenzumrichters durch die ETR-Funktion
dargestellt. Die Kennlinien zeigen das Verhalten der
Nenndrehzahl bei Nenndrehzahl und Nenndrehzahl x 0,2.
Bei niedriger Drehzahl sorgt die ETR-Funktion bei niedrigerer
Wärmeentwicklung durch geringere Kühlung des Motors für eine
Abschaltung. So wird der Motor auch bei niedriger Drehzahl vor
Überhitzung geschützt. Die ETR-Funktion berechnet die aktuelle
Motortemperatur laufend auf Basis des aktuellen Motorstroms
und der aktuellen Motordrehzahl. Die berechnete Temperatur ist
als Anzeigeparameter in 16-18 Therm. Motorschutz des FC 51
Micro Drive Programmierungshandbuch, MG02CXYY.
