Produkthandbuch für VLT Micro Drive FC 51
3.4. Steuerklemmen
3.4.1. Zugang zu den Steuerklemmen
Der Anschluss der Steuerklemmen befindet sich hinter der unteren Ab-
deckung an der Vorderseite des Frequenzumrichters. Entfernen Sie diese
Klemmenabdeckung mithilfe eines Schraubendrehers.
ACHTUNG!
Auf der Rückseite der Klemmenabdeckung befindet sich ein Überblick über die Steuerklemmen und Schalter.
3.4.2. Anschluss der Steuerklemmen
Diese Abbildung zeigt alle Steuerklemmen des VLT Micro Drive. Durch
Anlegen eines Startsignals (Klemme 18) und eines Analogsollwerts (Klem-
me 53 oder 60) wird der Frequenzumrichter gestartet.
3.5. Schalter
ACHTUNG!
Die Schalter dürfen nur betätigt werden, wenn der Frequenzumrichter spannungsfrei geschaltet ist.
Busabschluss:
BUS TER.
Schalter 640 (
) kann benutzt werden, um für die serielle RS485-
Schnittstelle (Klemmen 68 und 69) die integrierten Busabschlusswider-
stände zu aktivieren. Siehe auch nebenstehendes Diagramm.
Werkseinstellung = Aus
MG.02.A2.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss.
3. Elektrische Installation

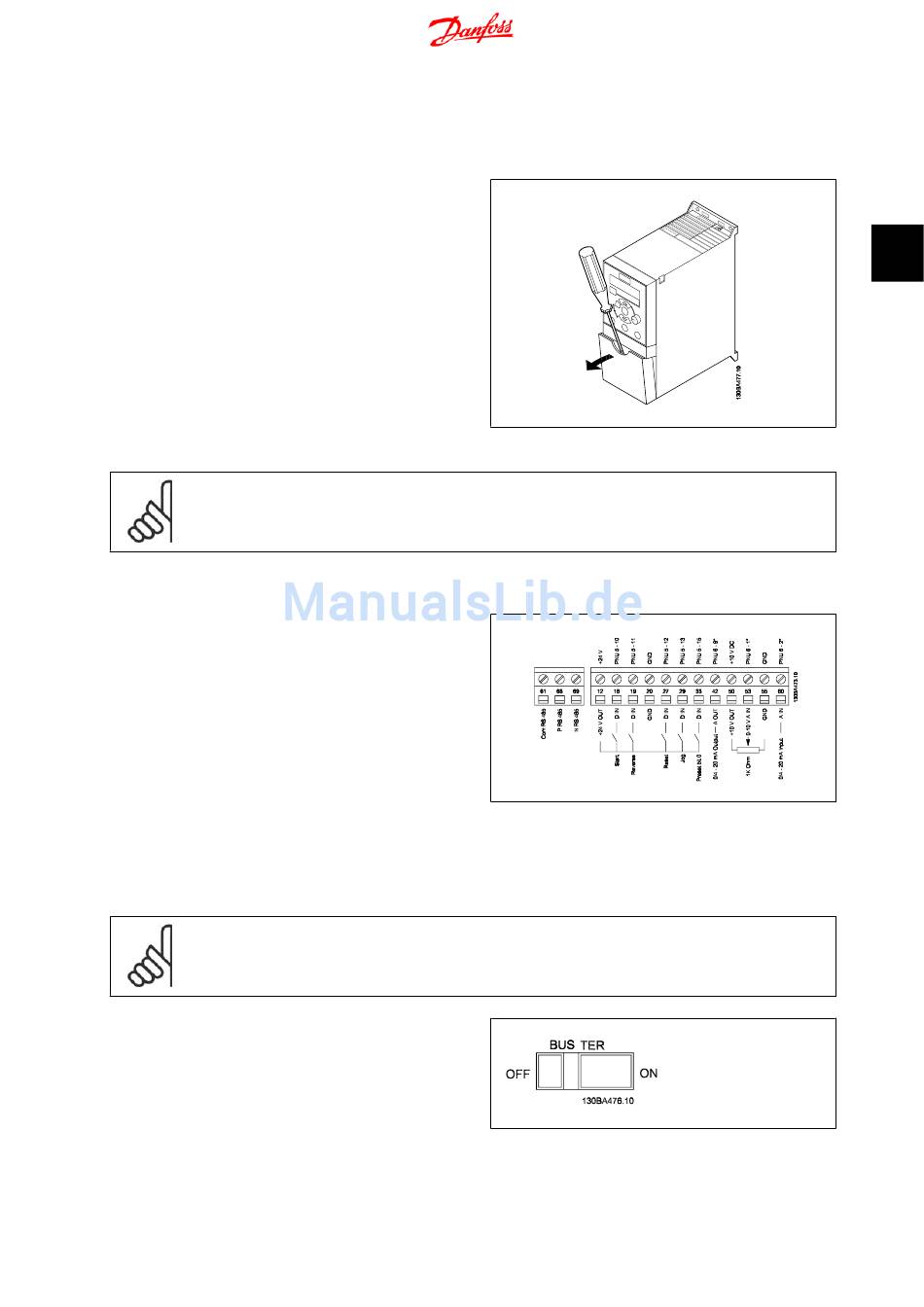

Abbildung 3.6: Entfernen der Klemmenabdeckung
Abbildung 3.7: Übersicht von Steuerklemmen in PNP-Konfigu-
ration und Werkseinstellung
Abbildung 3.8: S640 Busterminierung
