Montage
26
3.9

Einbau Messaufnehmer DDU18

1. Spannband vormontieren:
– Nennweiten DN ≤ 200 → ä 18
– Nennweiten DN > 200 → ä 19
Die beiden Gewindebolzen müssen am Rohr gegenüberliegend positioniert werden.
2. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
3. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
4. Messaufnehmer in die Messaufnehmerhalterung einführen.
5. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrasten
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
6. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.

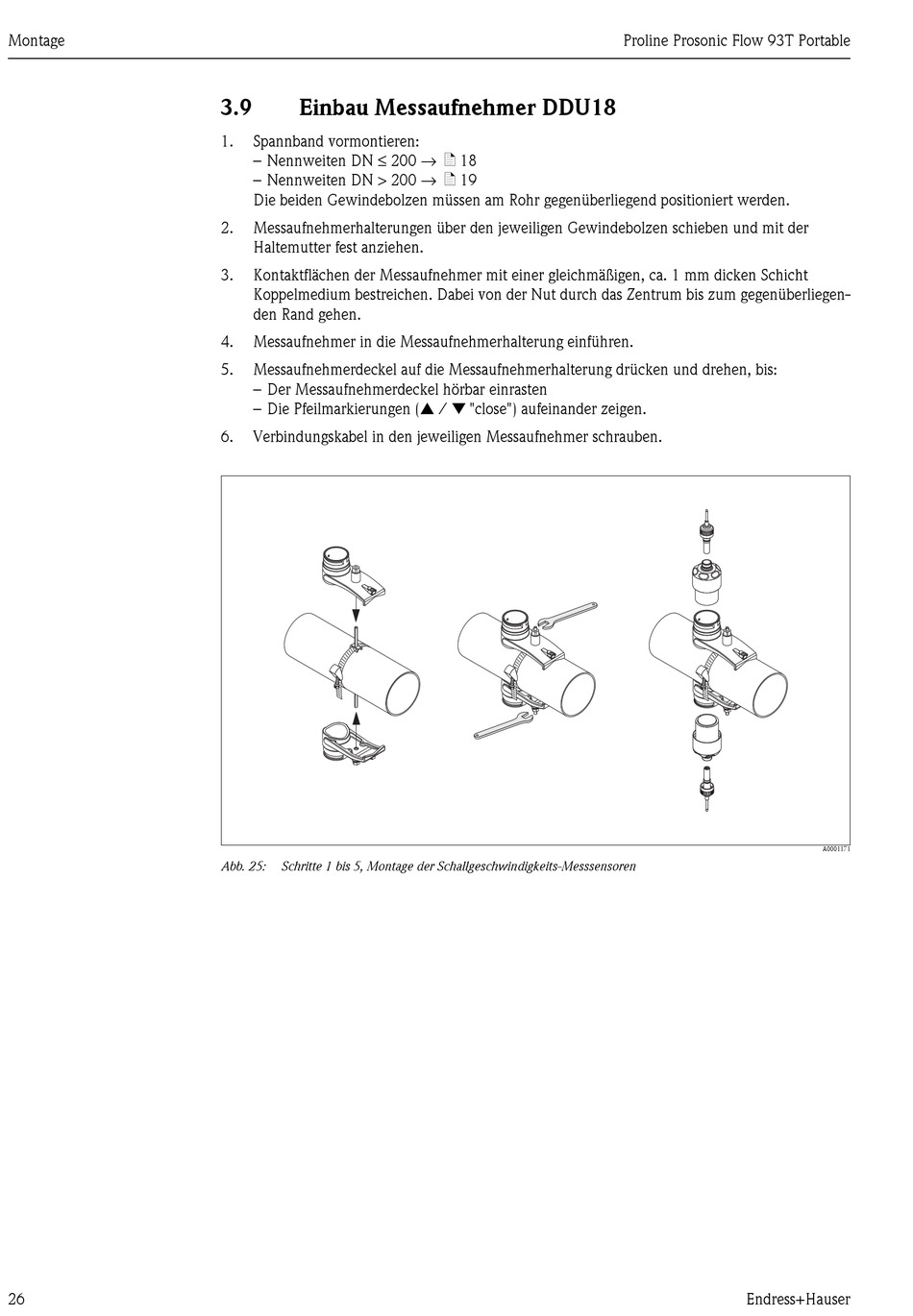

Abb. 25: Schritte 1 bis 5, Montage der Schallgeschwindigkeits-Messsensoren
Proline Prosonic Flow 93T Portable
Endress+Hauser
A0001171
