K a p i t e l 1 : A u f s t e l l u n g u n d I n s t a l l a t i o n
Vor Installationsbeginn sollte diese Anlei-
tung sorgfältig gelesen werden. Bitte set-
zen Sie sich bei Fragen mit unserem Tech-

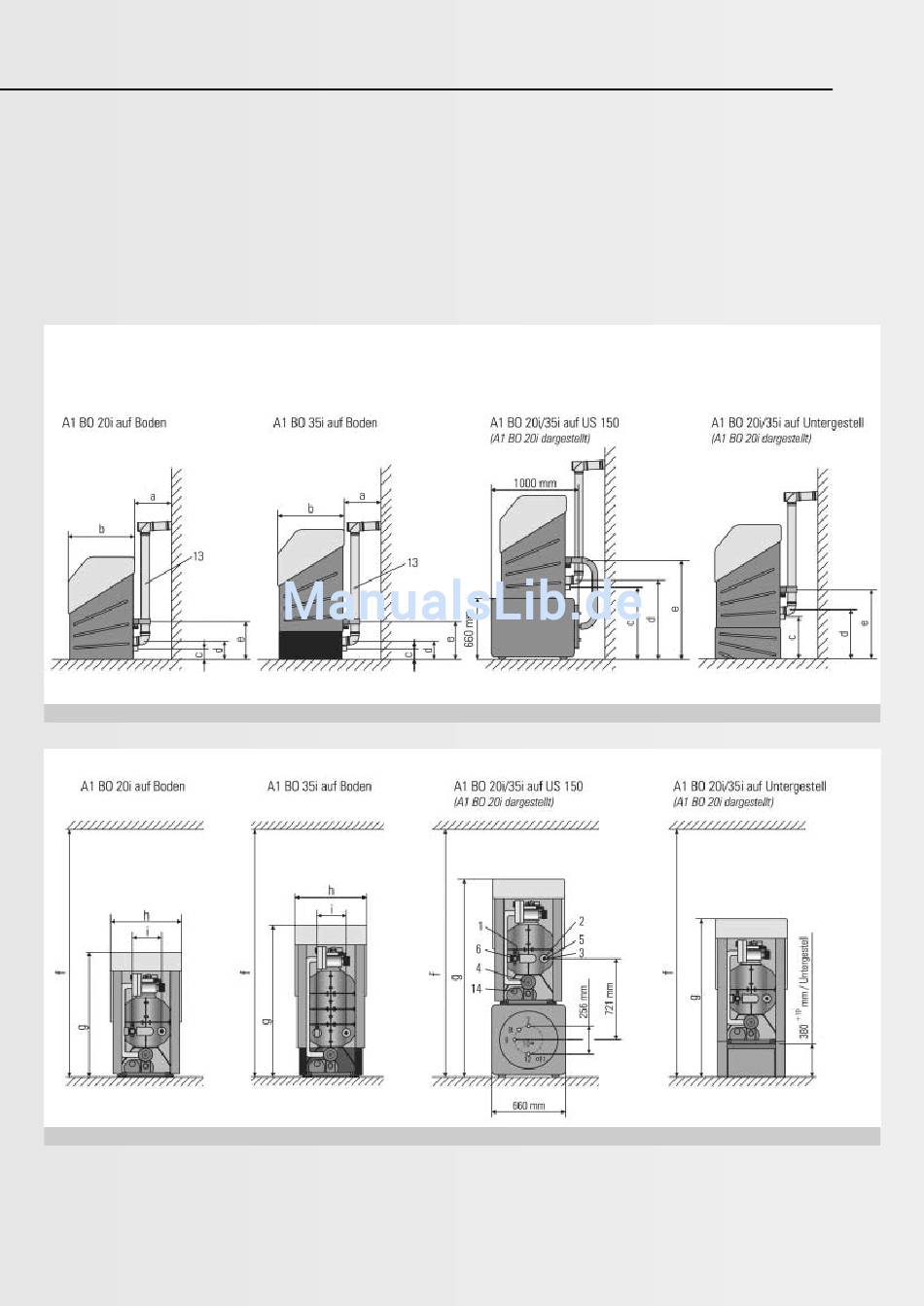

Bild 1.1: Aufstellvarianten Seitenansicht
Bild 1.2: Aufstellvarianten Rückansicht
1 Kesselrücklauf G 1/4 " AG
2 Kesselvorlauf G 1/4 " AG / G 1" IG
3 KFE-Hahn G 1/2 " IG
4 Abgasanschluss Ø 80
5 Anschluss Ausdehnungsgefäß G 1/2 " IG
[ 4 ]
nischen Kundendienst in Verbindung. Die
Aufstellung sowie der Anschluss und die
erste Inbetriebnahme müssen von autori-
1) / G 1" IG 6 3-Wege-Umschaltventil G 1 " AG
7 Warmwasser G 3/4 " IG
8 Zirkulation G 3/4 " IG
9 Wärmetauscher Rücklauf G 3/4 " AG
10 Fühler-Tauchhülse
1)
nur A1 BO 35i
siertem Fachpersonal durchgeführt wer-
den. Unsachgemäße Installation und Ein-
griffe führen zum Erlöschen der Garantie.
11 Wärmetauscher Vorlauf G 3/4 " AG
12 Kaltwasser G 3/4 " IG
13 Luft-Abgas-System (LAS) - Verbindungs-
leitung
14 Kondensatablauf DN 40
