10.5 Anschlussplan für Indoor-, Outdoor-Modul, E-PAC und optionale Komponenten

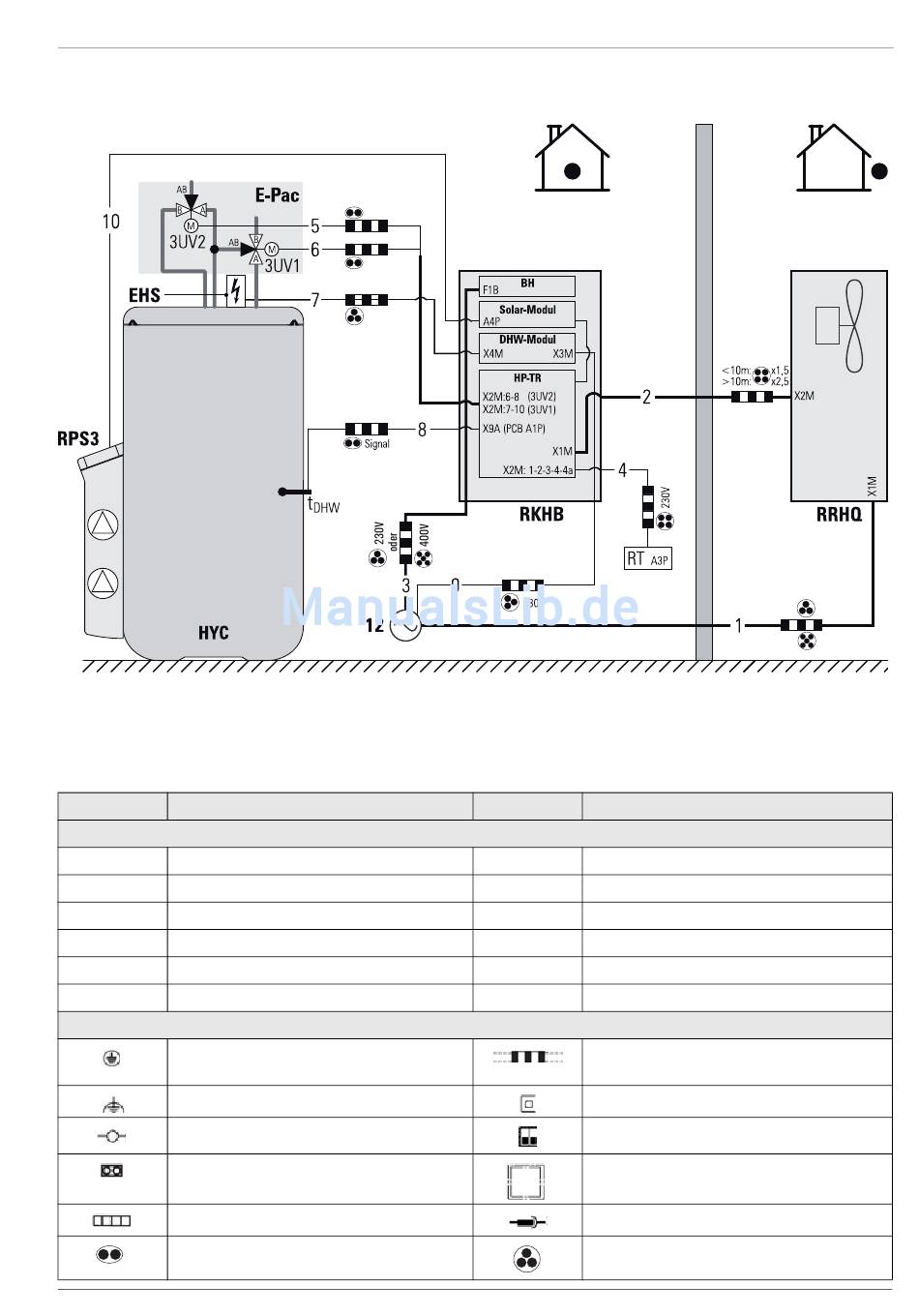

Bild 10-28 Gesamt-Anschlussplan (Legende siehe Bild 4-49, Seite 46 sowie Tab. 10-7)
10.6 Symbole, Legendenbezeichnungen, Kabelfarben und ergänzende Hinweise zu Anschluss- und Schaltplänen
Kabelfarben (Zweifarbige Kabel sind wie folgt angegeben: Farbe1/Farbe2)
BLU Blau
BLK Schwarz
BRN Braun
GRN Grün
GRY Grau
Symbole
Sicherheitserdung
Fremdspannungsarme Erdung
Anschlussklemme
Steckeranschluss
Klemmenleiste
2-adrige Verkabelung (nicht abgeschirmt)
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
230V
230V
230V
Erklärung
ORG Orange
PNK Pink
RED Rot
VIO Violett
WHT Weis
YLW Gelb
Externe Verkabelung (Anzahl der Einzeladern und die
Netzspannung sind teilweise mit angegeben.)
Taster
DIP-Schalter
Optionales Bauteil
Stecker-Buchse Verbindung
3-adrige Verkabelung (nicht abgeschirmt)
10 x Technische Daten
RRHQ..V: 230V
RRHQ..W: 400V
Erklärung
139
