Abstand Öldüse-Luftdüse einstellen
Die Geräteplatte befindet sich in Serviceposi-
tion (Bild 4.13). Mit der Fühlerlehre „Blue
flame meter" (mit Rändelschraube an Halter
für die Serviceposition befestigt") kann das
Abstandsmaß kontrolliert werden (Bild 4.14).
Zum Justieren muss die Befestigungsschraube
(Pos. 3 in Bild 4.15) gelockert werden.
Erforderliches Werkzeug: Innensechskant-
schlüssel 4 mm.
Achtung: Die richtige Seite (vgl. Tabelle 4.1)
der Lehre benutzen!
Öldüse wechseln
Den Brenner in Serviceposition bringen und
Mischeinrichtung demontieren. Dazu die Zünd-
kabel von den Zündelektroden (Pos. 2 in Bild
4.15) abziehen. Danach die Befestigungs-
schraube (Pos. 3 in Bild 4.15) lösen und
Mischeinrichtung nach oben abziehen. Düse
mit Gabel- oder Ringschlüssel SW 16 mm aus-
schrauben. Düsenstange bei Aus- und Einbau
der Düse mit Gabelschlüssel gegenhalten.
Achtung: Verbrennungsgefahr an der
Mischeinrichtung!
Erforderliches Werkzeug: Innensechskant-
schlüssel 4 mm, Gabel oder Ringschlüssel SW
16 mm.
Hinweis: Beim Einbau der Mischeinrichtung
muss das Lichtrohr (Pos. 4 Bild 4.15) zwischen
den Führungsbolzen im Düsenstockdeckel posi-
tioniert werden. Unbedingt Einstellmaß "Y" ent-
sprechend Tabelle 4.1 beachten (Bild 4.14).
Brenner ausbauen (nur bei ausgeschal-
tetem Heizungs-Hauptschalter)
Alle Wartungs- und Reinigungsarbeiten inklu-
sive Düsenwechsel können bei montiertem
Brenner durchgeführt werden. Sollte dennoch
ein Brennerausbau erforderlich sein, so müs-
sen zunächst die Ölschläuche vom Filter abge-
schraubt, die Geräteplatte nach oben heraus-
gehoben und zur Seite gelegt werden. Danach
kann der Brennerflansch abgeschraubt und mit
montiertem Rezirkulationsrohr nach oben her-
ausgehoben werden.
Soll nur das Flammrohr (Bild 4.16) abgenom-
men werden, kann dies bei montiertem Bren-
ner und geöffnetem Kessel erfolgen (Bajonett-
verschluss, Öffnung durch 1/8-Drehung gegen
den Uhrzeigersinn).
Hinweis: Vorsicht! Flammrohr kann heiß sein!
[ 34 ]

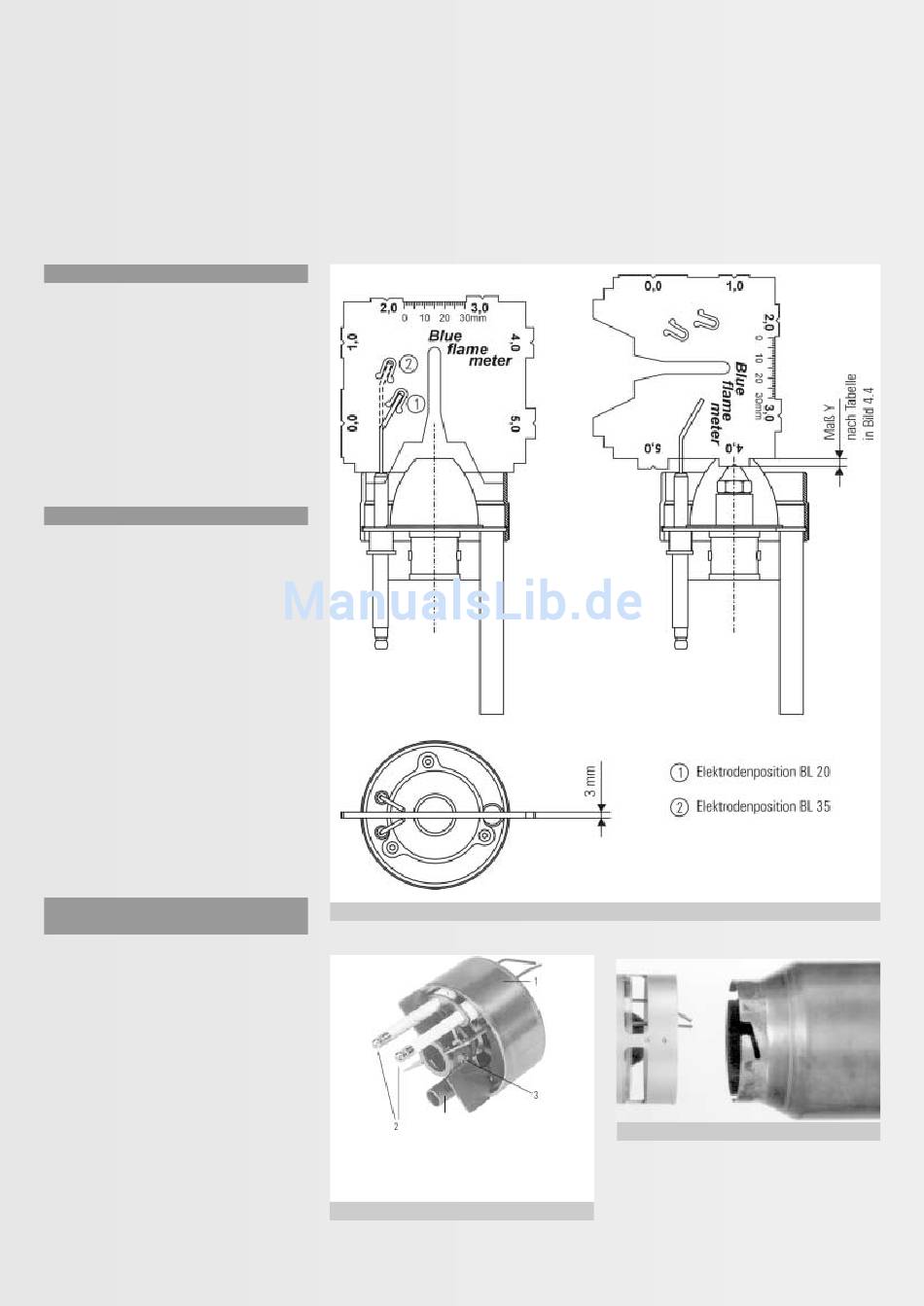

Bild 4.14: Elektrodeneinstellung und Abstand Öldüsen - Luftdüsen prüfen
4
1 Mischeinrichtung
2 Zündelektrode
3 Befestigungsschraube
4 Lichtrohr
Bild 4.15: Mischkopf und Zündelektroden
Bild 4.16: Flammrohr demontieren
