K a p i t e l 1 1 : F ü r d e n S c h o rn s t e i n f e g e r

Daten zur Auslegung der Abgasleitung

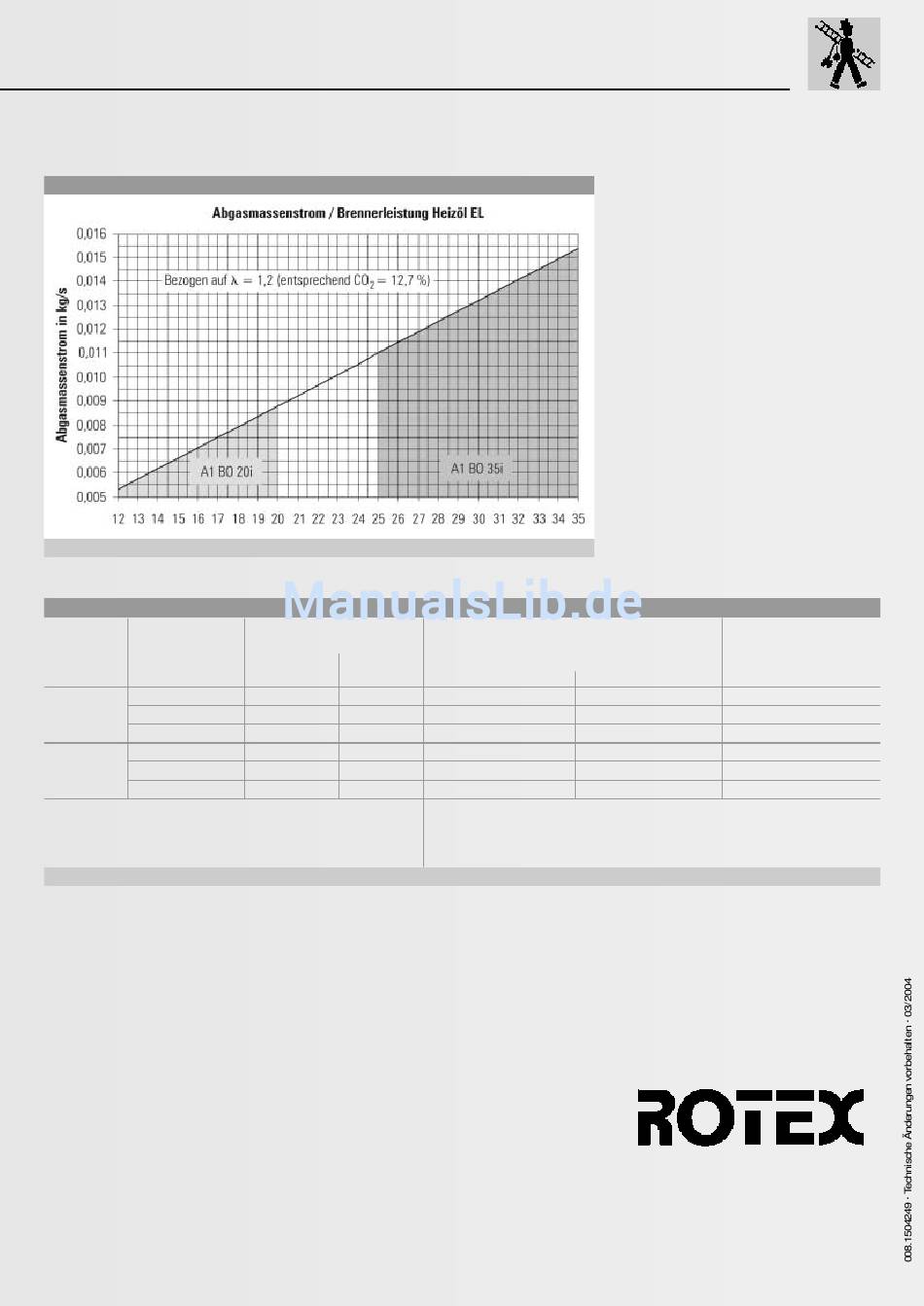

Bild 11.1: Abgasmassenstrom/Brennerleistung ROTEX Heizöl EL

Daten zur Schornsteinauslegung

Kessel-Leistung
in kW
A1 BO 20i 12
15
20
A1 BO 35i 25
30
35
bezogen auf Nennleistung
Tabelle 11.2: Trippelwerte zur Schornsteinauslegung
Abgastemperatur
(75/60 °C) (40/30 °C)
in °C in °C
80 58
85 62
94 75
94 68
105 76
112 84
Abgasmassenstrom
(feucht) in kg/h*
bei 75/60 °C bei 40/30 °C
19,0 18,5
24,0 23,2
32,3 31,1
40,4 38,3
49,0 46,0
57,6 53,9
* bezogen auf λ = 1,2
(CO -Gehalt = 12,7 %)
2
Verfügbarer
Förderdruck
(Überdruck) in Pa
150
150
150
100
100
80
