Kesselschaltfeld austauschen (Bild 2.7)
(Nur bei ausgeschaltetem Heizungs-
Hauptschalter)
Zum Wechseln des Kesselschaltfeldes muss
der Kompaktstecker am Brenner sowie die
Fühler aus den Fühlerhülsen gezogen werden.
Die Steckerleiste an der Seitenwand des Kes-
sels wird, nachdem alle Steckerverbindungen
gelöst sind, einfach ausgehängt (Die Anord-
nung der einzelnen Komponenten ist auf der
letzten Seite dieses Kapitels graphisch darge-
stellt, Bild 2.9). Das Schaltfeldgehäuse kann
nach Entfernen der vier Befestigungsschrau-
ben Bild 2.7 abgenommen werden.
Regelung austauschen (Bild 2.8)
Mit einer 1/4 -Umdrehung nach links lassen
sich die beiden Befestigungsschrauben der
Regelung lösen. Die elektronische Regelung
lässt sich nun nach vorne herausziehen. Mit
zwei kleinen Elektroschraubendrehern werden
die Befestigungslaschen der Steckverbindun-
gen nach außen gebogen, so dass die Stecker
abgezogen werden können.

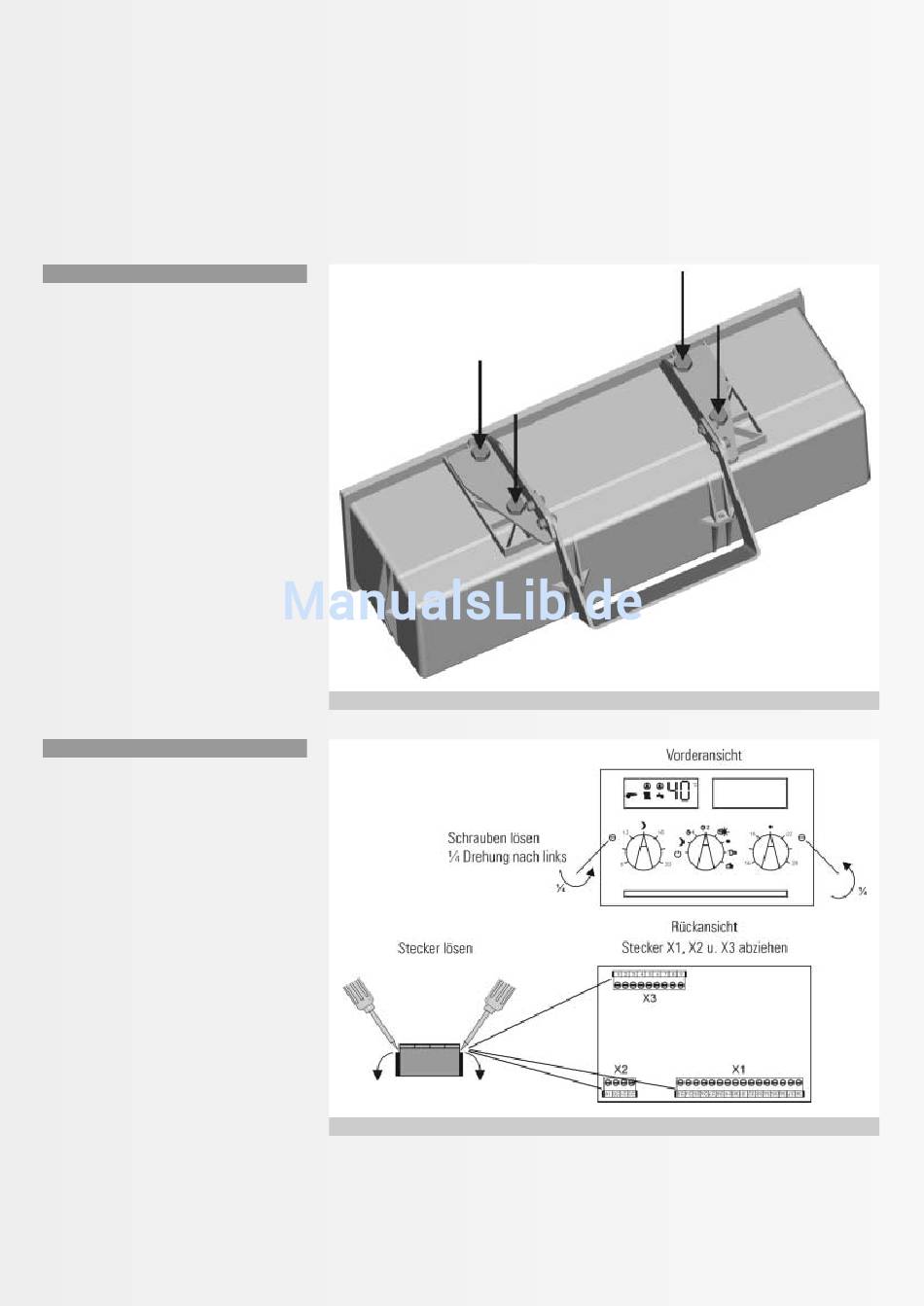

Bild 2.7: Kesselschaltfeld austauschen
Bild 2.8: Regelung austauschen
