K a p i t e l 3 : R e g e l u n g

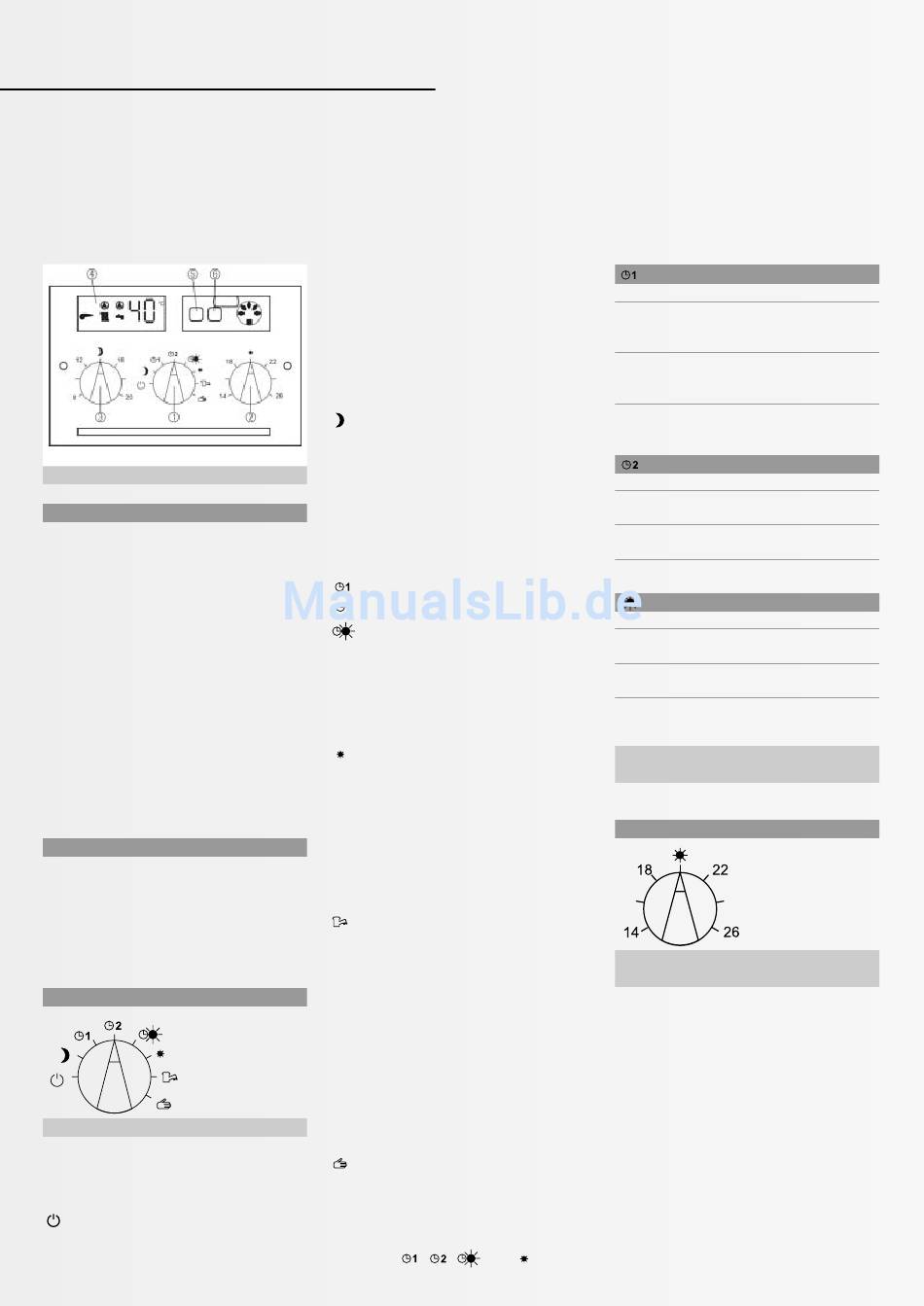

Bild 3.1: Bedienelemente der Regelung
Kurzbeschreibung
Der Wärmeerzeuger ist mit einer witterungs-
geführten Regelung ausgestattet.
Die Vorlauftemperatur wird entsprechend der
gemittelten Außentemperatur geregelt. Eine
Warmwasserregelung ist serienmäßig inte-
griert. Die Regelung beinhaltet eine Schaltuhr
mit "Wochentagprogramm". Drei anwählbare
Zeitprogramme sind bereits ab Werk program-
miert. Individuelle Zeitprogramme können bei
Bedarf eingegeben werden. Sämtliche Regel-
funktionen werden von Mikroprozessoren
gesteuert. Alle Regelalgorithmen und Rege-
lungsparameter sind werksseitig bereits opti-
mal eingestellt. Für den Anlagenbetreiber
besteht die Möglichkeit, die Grundeinstellung
auf seine Bedürfnisse anzupassen.
Datensicherheit durch Gangreserve
Alle eingegebenen Anlagenparameter und
Sollwerte sowie aktuelle Tagesdaten (Uhrzeit,
Schaltzeiten, Wochentag, Jahr) bleiben auch
nach längerfristigem Abschalten und Strom-
ausfall durch die integrierte Gangreserve
erhalten.
Betriebsart-Wahlschalter
Bild 3.2: Wahlschalter (Pos. 1) Betriebsart
Es können folgende Betriebsarten angewählt
werden:
Stand-by: Alle Heizungssysteme sind
ausgeschaltet, Frostschutz und Pumpen-
schutz bleiben aktiv.
Anwendung: Ausschalten der Anlage
bei vollem Gebäudeschutz
Achtung: Bei Frostgefahr muss entweder
der Kessel auf Stand-by geschaltet und
die Strom- und Ölversorgung sicher
gestellt sein, oder das Kesselwasser
abgelassen werden.
Ständiger Absenkbetrieb (Urlaubs-
schaltung): Ständig abgesenkter Heiz-
betrieb bei gleichzeitiger Brauchwasser-
bereitung. Die Warmwasserbereitung
erfolgt zu den in Zeitprogramm 2 festge-
legten Schaltzeiten.
Anwendung: z. B. bei längerer Abwesen-
heit im Winter.
Zeitprogramme
Durch einfache Anwahl mit dem Wahl-
schalter Betriebsart (Pos. 1) kann eines der
drei Wochenprogramme gewählt werden.
Die werksseitig eingestellten Schaltzeit-
programme sind in Tabelle 3.1 wieder-
gegeben. Bei Bedarf können eigene
Programme eingegeben werden.
Ständiger Tagbetrieb (Partyschaltung):
Die Vorlauftemperatur wird ständig ent-
sprechend der Tages-Raum-Solltempera-
tur geregelt (Pos.2). Die Brauchwasser-
bereitung erfolgt zu den in Zeitprogramm
2 festgelegten Schaltzeiten.
Anwendung: Aufhebung des Absenk-
betriebs bei außerplanmäßiger Belegung.
Brauchwasserbereitung (ohne Heiz
betrieb - Sommerschaltung)
Abschaltung des Heizbetriebs bei reiner
Brauchwasserbereitung. Die Warmwas-
serbereitung erfolgt zu den in Zeitpro-
gramm 2 hinterlegten Schaltzeiten.
Anwendung: Warmwasserbereitung bei
abgeschalteter Heizung.
Hinweis: Bei hohen Außentemperaturen
schaltet die Regelung automatisch in den
Sommerbetrieb (Heizung aus), wenn ein
Zeitprogramm eingestellt ist.
Manueller Betrieb
(für den Fachmann oder bei Störung der
elektronischen Regelung)
Anwendung: Im Normalbetrieb sollte der
Betriebsart-Wahlschalter auf
Symbol
oder
Berufstätige
Heizkreis
Tag
Kesselkreis
Mo – Fr
Sa u. So
Warm-
Mo – Fr
wasserkreis
Sa u. So
Mischerkreis
Mo – Fr
Sa u. So
Familie
Heizkreis
Tag
Kesselkreis
Mo – Fr
Sa u. So
Warm-
Mo – Fr
wasserkreis
Sa u. So
Mischerkreis
Mo – Fr
Sa u. So
Solar Zeitprogramm 3
Heizkreis
Tag
Kesselkreis
Mo – Fr
Sa u. So
Warm-
Mo – So
wasserkreis
Mischerkreis
Mo – Fr
Sa u. So
Tabelle 3.1: Wochenschaltzeiten (Werksein-
stellung)
Sollwerteinstellung Tagbetrieb
Bild 3.3: Wahlschalter (Pos. 2) Solltemperatur
im Tagbetrieb
Dient zur Anwahl der Solltemperatur bei
"Tagbetrieb" - also für die Zeiten, an denen
normaler Heizbetrieb aktiv ist. Die Solltempe-
ratur kann im Bereich von 14 – 26 °C einge-
stellt werden. Mittelstellung entspricht 20 °C.
Funktion: Parallelverschiebung der Heizkenn-
linie.
Einstellung: Nach individuellem Temperatur-
empfinden.
Hinweis: Ohne angeschlossene Raumstation
mit aktivem Raumeinfluss kann die Raumtem-
peratur erheblich vom eingestellten Sollwert
abweichen.
stehen.
Heizbetrieb von/bis
5.00 – 8.00 Uhr
16.00 – 22.00 Uhr
7.00 – 23.00 Uhr
4.30 – 8.00 Uhr
15.30 – 22.00 Uhr
6.30 – 23.00 Uhr
4.00 – 8.00 Uhr
15.00 – 22.00 Uhr
7.00 – 23.00 Uhr
Heizbetrieb von/bis
5.00 – 22.00 Uhr
7.00 – 23.00 Uhr
4.30 – 22.00 Uhr
6.30 – 23.00 Uhr
4.00 – 22.00 Uhr
6.00 – 23.00 Uhr
Heizbetrieb von/bis
5.00 – 22.00 Uhr
7.00 – 23.00 Uhr
4.30 – 7.30 Uhr
16.00 – 22.00 Uhr
4.00 – 22.00 Uhr
6.00 – 23.00 Uhr
