Aufstellung und Installation

4.1 Aufstellung

4.1.1 Wichtige Hinweise

WARNUNG!
Die Kunststoffspeicherwand des ROTEX Sanicube /
HybridCube kann bei äußerer Wärmeeinwirkung
(>90 °C) schmelzen und im Extremfall Feuer fangen.
● Den ROTEX Sanicube / HybridCube nur mit einem
Mindestabstand von 1 m zu anderen Wärme-
quellen (>90 °C) (z. B. elektrisches Heizgerät,
Gasheizer, Schornstein) und zu brennbarem
Material aufstellen.
VORSICHT!
● Den ROTEX Sanicube / HybridCube nur
aufstellen, wenn eine ausreichende Tragfähigkeit
des Untergrunds (1050 kg/m² zuzüglich Sicher-
heitszuschlag) sichergestellt ist. Der Untergrund
muss eben und glatt sein.
● Die Aufstellung im Freien ist nur eingeschränkt
möglich. Der Speicherbehälter darf nicht
dauerhaft direkter Sonneneinstrahlung ausge-
setzt werden, da die UV-Strahlung und die Witte-
rungseinflüsse den Kunststoff schädigen.
● Der ROTEX Sanicube / HybridCube muss frost-
geschützt aufgestellt werden.
● Sicherstellen, dass vom Versorgungsunter-
nehmen kein aggressives Trinkwasser geliefert
wird.
– Gegebenenfalls ist eine geeignete Wasserauf-
bereitung erforderlich.
VORSICHT!
Ist der Höhenunterschied zwischen Warmwasser-
speicher und Solar-Flachkollektoren zu gering, kann
das drucklose Solarsystem im Außenbereich nicht
vollständig leerlaufen.
● Bei drucklosem Solarsystem, Mindestgefälle der
Solar-Verbindungsleitungen beachten.
HYBRIDCUBE
Zulässige Längen der Rohrleitungen zwischen dem
Warmwasserspeicher und den hydraulischen
Anschlüssen an der Wärmepumpe beachten (siehe
Installations- und Bedienungsanleitungen der Wärme-
pumpe, sowie des jeweiligen Speicher-Anschlusssets
"E-PAC").
Voraussetzung: Der Aufstellort entspricht den jeweiligen länder-
spezifischen Vorschriften.
Unsachgemäße Aufstellung und Installation führen zum Erlö-
schen der Garantie des Herstellers auf das Gerät. Setzen Sie
sich bei Fragen mit unserem technischen Kundendienst in Ver-
bindung.
FA ROTEX SC+SCS+HYC - 08/2015
4 x Aufstellung und Installation

4.1.2 Warmwasserspeicher aufstellen

● Verpackung entfernen. Verpackung umweltgerecht
entsorgen.

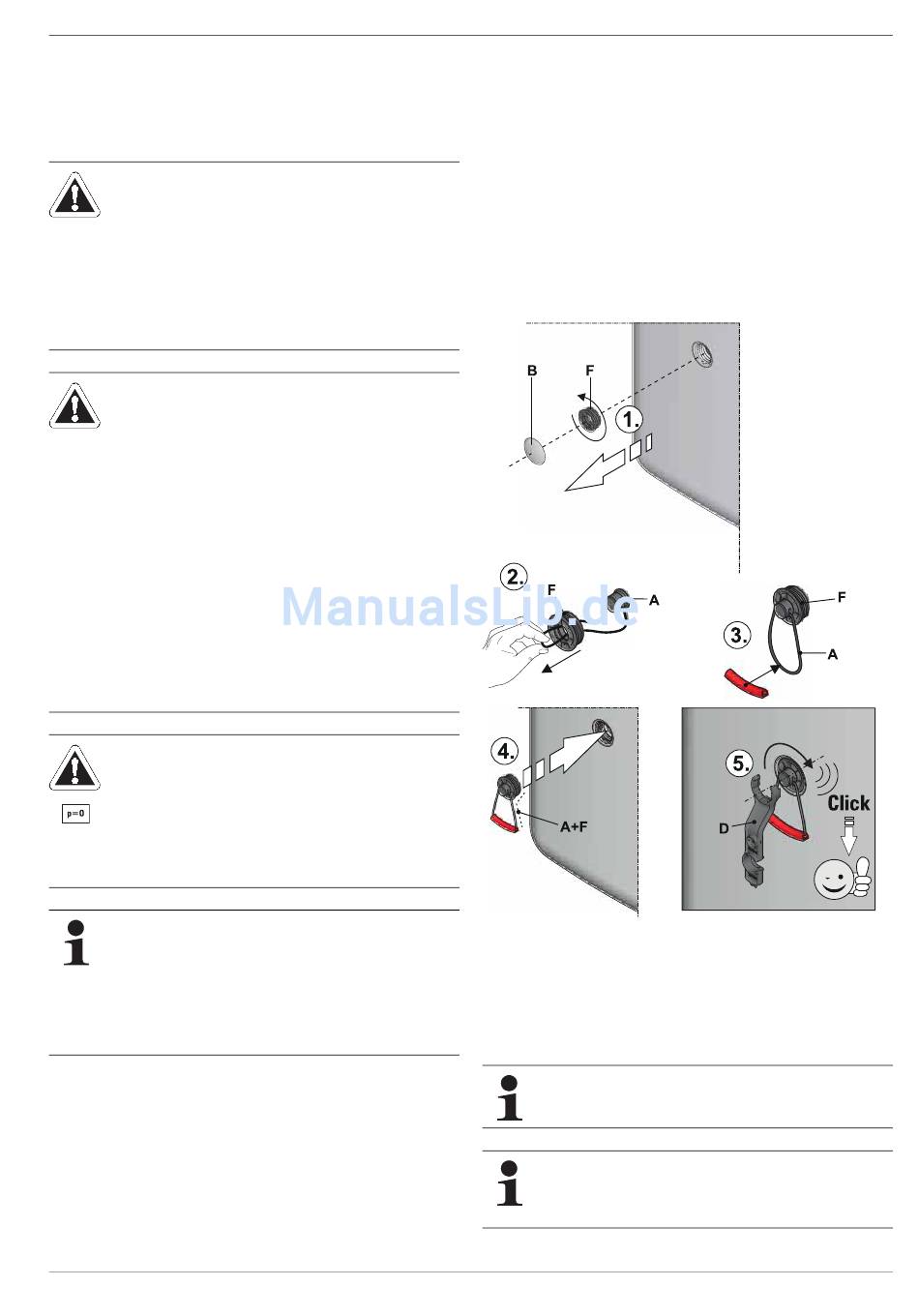

● Am Speicherbehälter die Abdeckblenden (Bild 4-1, Pos. B)
abziehen und die Gewindestücke (Bild 4-1, Pos. F) aus den
Öffnungen herausdrehen, an welchen die Handgriffe montiert
werden sollen.
● Trageschlaufen (Bild 4-1, Pos. A) durch Gewindestücke
ziehen.
● Gewindestücke mit montierten Trageschlaufen (Bild 4-1,
Pos. A+F) mit Hilfe des Montageschlüssels (Bild 4-1, Pos. D)
in die Öffnungen schrauben.
A Trageschlaufe
B Abdeckblende
Bild 4-1 Haltegriffe montieren
● Den Warmwasserspeicher vorsichtig zum Aufstellort
befördern, Trageschlaufen nutzen.
● Den Warmwasserspeicher am Aufstellort aufstellen.
Empfohlener Abstand zur Wand (s1): ≥200 mm (Bild 4-2).
Für den Einbau eines optionalen Elektroheizstabs
(siehe Kapitel 3.4) wird ein Mindestabstand "X" von
≥1200 mm zur Decke benötigt.
Bei Aufstellung in Schränken, hinter Verschlägen oder
unter sonstigen beengten Verhältnissen ist eine ausrei-
chende Belüftung (z. B. durch Belüftungsgitter) sicher-
zustellen.
D Montageschlüssel
F Gewindestück
