Sollwerteinstellung Absenkbetrieb

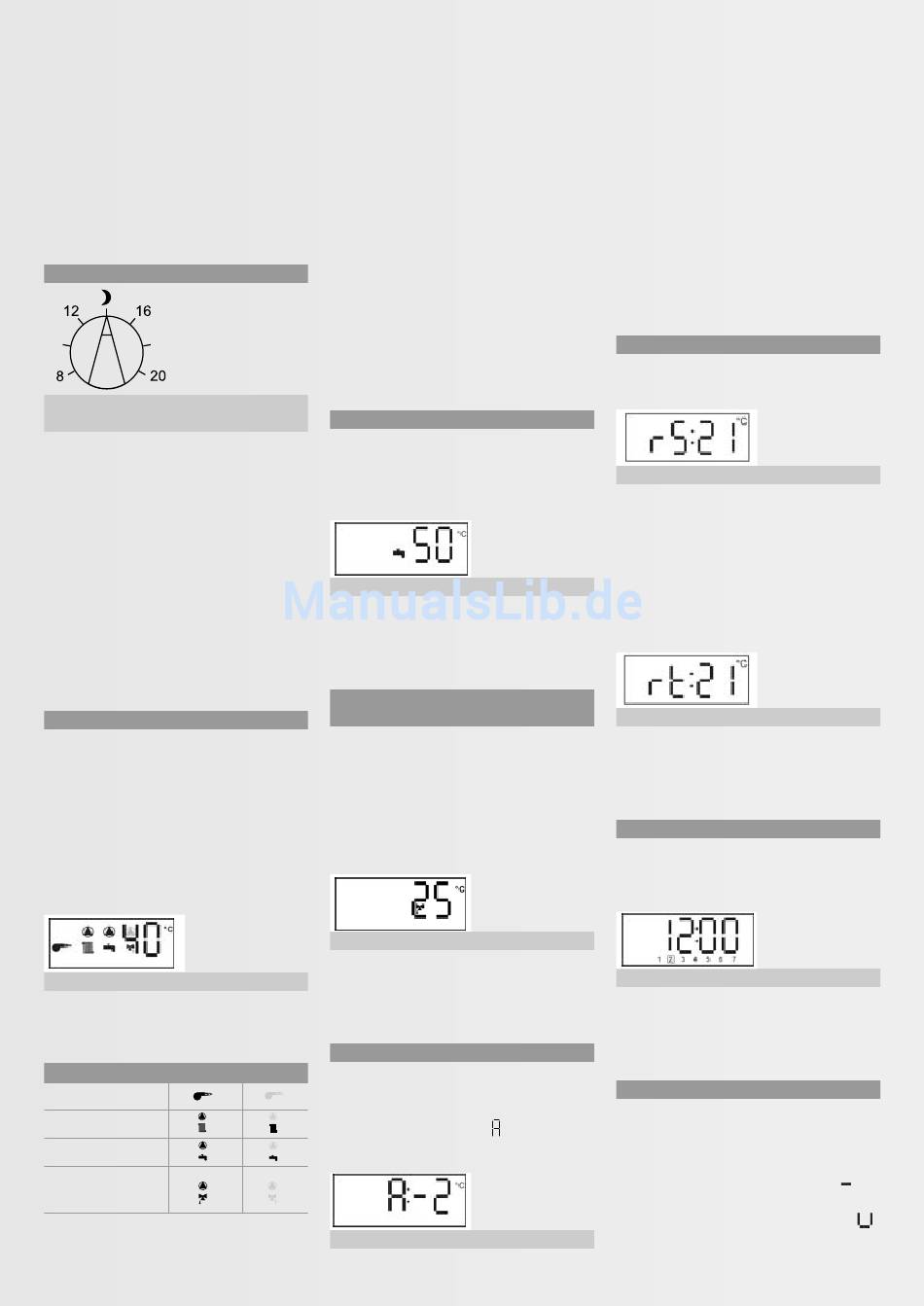

Bild 3.4: Wahlschalter (Pos. 3)

Solltemperatur im Absenkbetrieb

Dient zur Anwahl der Solltemperatur im
Absenkbetrieb (Nachtabsenkung).
Die Solltemperatur kann im Bereich von
8 – 20 °C eingestellt werden.
Mittelstellung entspricht 14 °C.
Funktion: Parallelverschiebung der Heizkenn-
linie.
Einstellung: Nach individuellem Temperatur-
empfinden.
Hinweis: Ohne angeschlossene Raumstation
mit aktivem Raumeinfluss kann die Raumtem-
peratur erheblich vom eingestellten Sollwert
abweichen.
Die Anzeige (Standardanzeige) (Pos. 4)
Auf der Standardanzeige werden die aktuelle
Kesselwassertemperatur und die Anforderun-
gen von Brenner, Umwälzpumpe und Warm-
wasserladung angezeigt. Die Kesseltempera-
tur wird bei Kurzschluss oder Unterbrechung
eines Temperaturfühlers nicht angezeigt. (Bei-
spiel in Bild 3.5: Brenner ein, Heizkreispumpe
ein, Speicherladung ein, aktuelle Kesseltempe-
ratur 40 °C.)
Bild 3.5: Standardanzeige
Folgende Symbole werden bei störungsfreiem
Betrieb angezeigt:
Ein (Auf)
Brenner
Heizkreispumpe
Speicher-Ladepumpe
Mischerkreispumpe
(Mischer)
[ 20 ]
Ab Regelungsversion 2.13 ist eine elektroni-
sche Schornsteinfegerschaltung implemen-
tiert, siehe Schornsteinfegerfunktion. Außer-
dem wird die Pumpennachlauffunktion (z. B.
nach einer Speicherladung) durch ein blinken-
des Pumpensymbol oberhalb des Brennersym-
bols angezeigt.

Anzeige der Speichertemperatur

Durch einen kurzen Druck auf die blaue Taste
(Pos. 6) wird die Speichertemperatur zusammen
mit dem Brauchwassersymbol angezeigt (Bei-
spiel in Bild 3.6: Speichertemperatur 50 °C).
Bild 3.6: Speichertemperaturanzeige
Der Rücksprung zur Standardanzeige erfolgt
durch Drücken der gelben Taste (Pos. 5) oder
automatisch nach 30 Sekunden.
Anzeige der Mischerkreis Vorlauftem-
peratur
(nur bei angemeldetem Mischerkreis)
Wird die blaue Taste (Pos. 6) bei angemelde-
tem Mischerkreis zweimal kurz betätigt, wird
die Mischerkreis-Vorlauftemperatur zusammen
mit dem Mischersymbol angezeigt.
(Beispiel in Bild 3.7: Mischerkreis-Vorlauftem-
peratur 25 °C)
Bild 3.7: Anzeige Mischerkreistemperatur
Der Rücksprung zur Standardanzeige erfolgt
durch Drücken der gelben Taste (Pos. 5) oder
automatisch nach 30 Sekunden.
Anzeige der Außentemperatur
Wird die blaue Taste (Pos. 6) zweimal kurz
Aus (Zu)
betätigt (dreimal bei angemeldetem Mischer-
kreis), so wird die Außentemperatur
zusammen mit dem Symbol
(Beispiel in Bild 3.8: Außentemperatur –2 °C).
Bild 3.8: Anzeige Aussentemperatur
Der Rücksprung zur Standardanzeige erfolgt
durch Drücken der gelben Taste (Pos. 5) oder
automatisch nach 30 Sekunden.

Anzeige der Raumtemperatur

Wird die blaue Taste 3 mal kurz betätigt,
erscheint
- ohne angeschlossenen Raumregler
Bild 3.9: Anzeige Raumtemperatur-Sollwert
(Bei angemeldetem Mischerkreis erscheint bei
4 mal kurzem Drücken der Raum-Sollwert des
direkten Heizkreises und bei 5 mal kurzem
Drücken der des Mischerkreises.)
- mit angeschlossenem Raumregler und sofern
der Raumeinfluss an der Raumstation akti-
viert ist
Bild 3.10: Anzeige Raumtemperatur-Istwert
Der Rücksprung zur Standardanzeige erfolgt
durch Drücken der gelben Taste (Pos. 5) oder
automatisch nach 30 Sekunden.

Anzeige der Uhrzeit

Durch kurzen Druck auf die gelbe Taste (Pos. 5)
werden die aktuelle Uhrzeit und der aktuelle
Wochentag angezeigt.
Bild 3.11: Uhrzeit-Anzeige
Der Rücksprung zur Standardanzeige erfolgt
durch Drücken der blauen Taste oder automa-
tisch nach 30 Sekunden.

Fehleranzeigen

Die Regelung stellt Kurzschluss und Bruch der
angezeigt Fühler fest und zeigt diese Fehler an. Dabei
wird die Störung auf der Anzeige immer unmit-
telbar an dem Symbol des entsprechenden
Heizkreises angezeigt. Ein (blinkender)
der Anzeige zeigt einen Kurzschluss des ent-
sprechenden Fühlers und ein (blinkendes)
in der Anzeige eine Unterbrechung des ent-
sprechenden Fühlers. Folgende Fehlermeldun-
gen sind möglich:
in
