Messen im Modus „Konzentration"
31

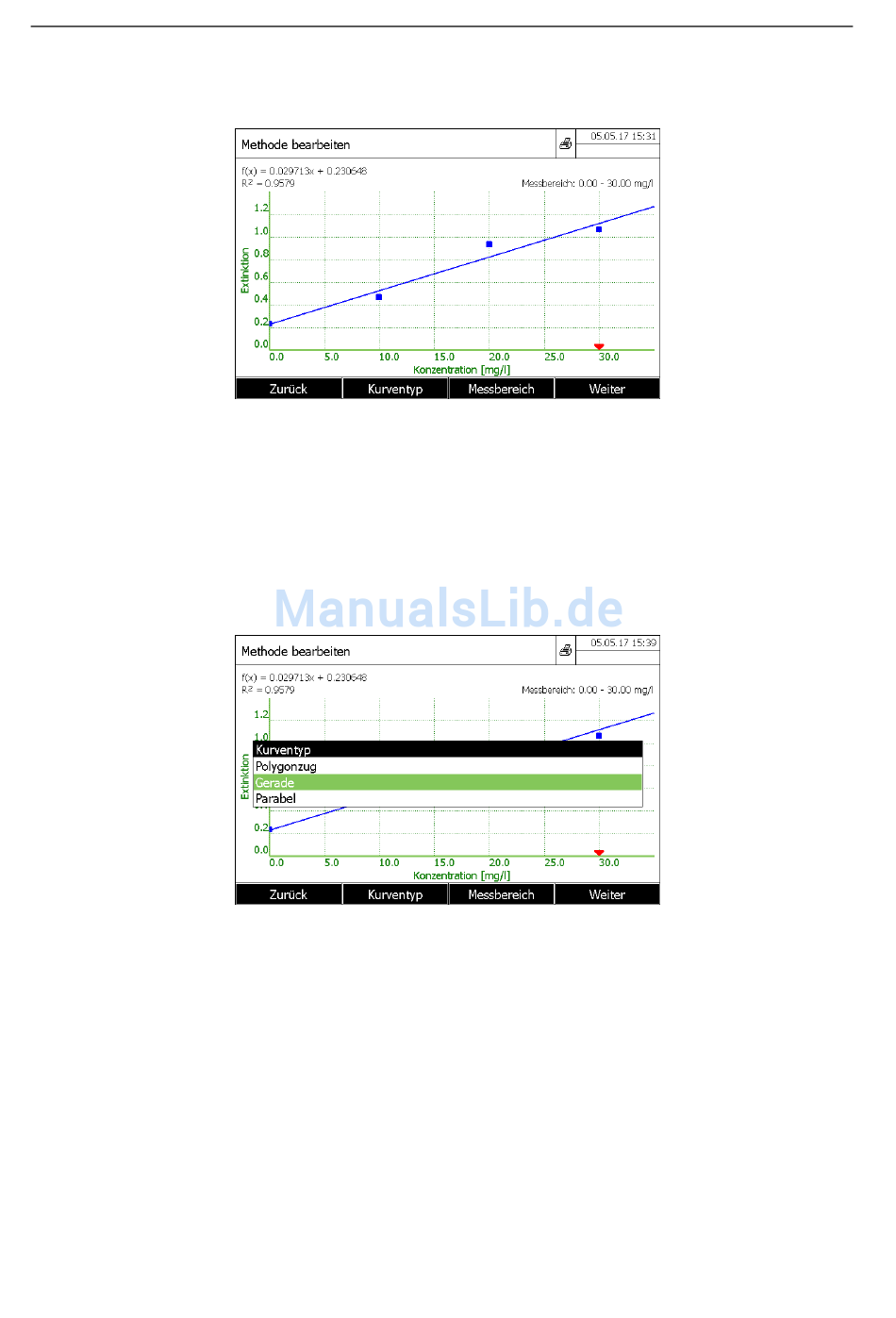

6.4.1.2 Kalibrierungskurve anzeigen
Nach Bestätigung der Messwerte mit F4 Taste [Weiter] wird die Kalibrierkurve angezeigt.
F1 Taste [Zurück]
- Diese erlaubt dem Anwender im Falle eines Fehlers zum Analyseprogramm zurückzukehren und die
Eingabe der Daten, aus denen die Kurve gebildet wird, zu modifizieren (Standardmessungen, Eingabe
einer Kurvengleichung oder Eingabe von Konzentrations-/Extinktions-Wertepaaren). Auf diesem Weg
lassen sich auch die Konzentrationen der Standards verändern.
F2 Taste [Kurventyp]
Darüber kann die Art der Berechnung der Kurve verändert werden.
Polygonzug
Eine Gerade besteht aus einzelnen Teilen, die die Kalibrierpunkte untereinander verbindet.
Gerade (Lineare Gleichung)
Kurve mit einer Gleichung der folgenden Art: ax + B.
Parabel (Quadratische Gleichung)
Kurve mit einer Gleichung der folgenden Art: ax² + bx + c.
- Wählen Sie die Art der Kurvengleichung mit « ▲ » und « ▼ » aus und bestätigen Sie die Auswahl mit
<START ENTER>.
Die Software berechnet die Kurve entsprechend neu.
Die Gleichung der neuberechneten Kurve wird angezeigt zusammen mit dem Koeffizient der R²
Bestimmung
