116
15 Zubehör anschließen
15.1 Kommunikationsschnittstellen
1: RS232C Anschluss.
2: USB-A Anschluss.
3: USB-B Anschluss.
15.1.1 RS232C-Schnittstelle
Verbinden Sie die RS232-Schnittstelle wie folgt mit den Geräten:
PC: über handelsübliches Nullmodemkabel
Drucker: über handelsübliches RS232-Druckerkabel
Die Kabel erhalten Sie zum Beispiel in einem Computer-Fachhandel.
Stellen Sie an PC/Drucker folgende Schnittstellenparameter ein:
Baudrate
Flusssteuerung ("Handshake")
Parität
Datenbits
Stopbits
Mit <PRINT> werden die Daten an die RS232C Schnittstelle gesendet.
Bei einem angeschlossenen Drucker werden die Daten ausgedruckt.
Bei einem angeschlossenen PC werden können die Daten mit einem Terminalprogramm empfangen
werden (siehe Abschnitt 11.3.2.3).
15.1.2 USB-A-Schnittstelle
Der USB-A Anschluss ermöglicht:
Den Ausdruck von Daten, sofern ein Drucker angeschlossen ist. Mithilfe der Taste <PRINT> werden die
Daten an den Drucker gesendet.
Das Speichern von Daten auf einen USB-Speicher (USB-Stick), sofern dieser angeschlossen ist.
Ein Update der Software und der Methodendaten des Spektralphotometers.
Den Anschluss einer externen USB-Tastatur.
15.1.3 USB-B-Schnittstelle
Erlaubt die direkte Verbindung von Photometer und P
Zubehör anschließen
1
1

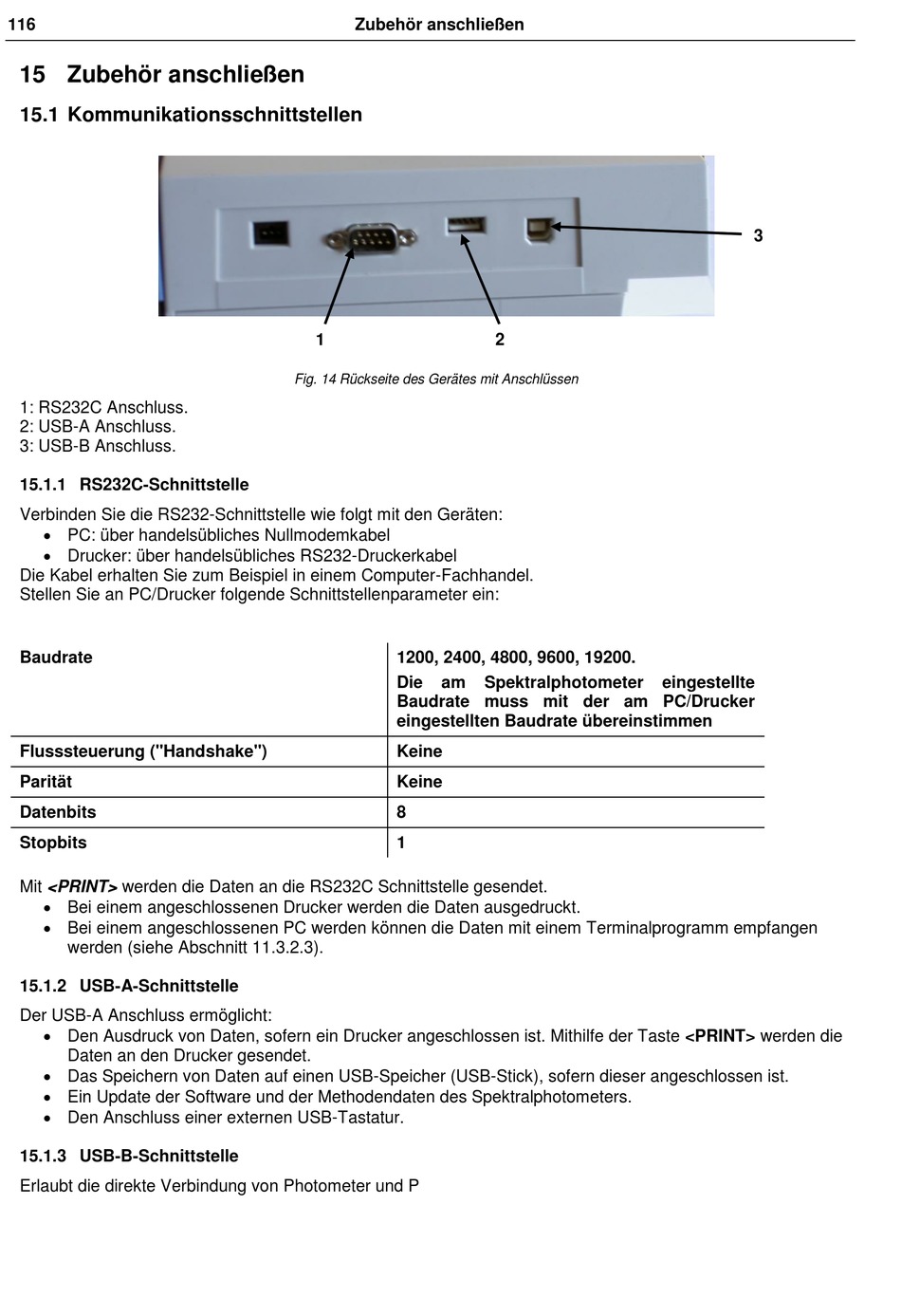

Fig. 14 Rückseite des Gerätes mit Anschlüssen
1200, 2400, 4800, 9600, 19200.
Die
am
Baudrate muss mit der am PC/Drucker
eingestellten Baudrate übereinstimmen
Keine
Keine
8
1
2
1
Spektralphotometer
3
1
eingestellte
