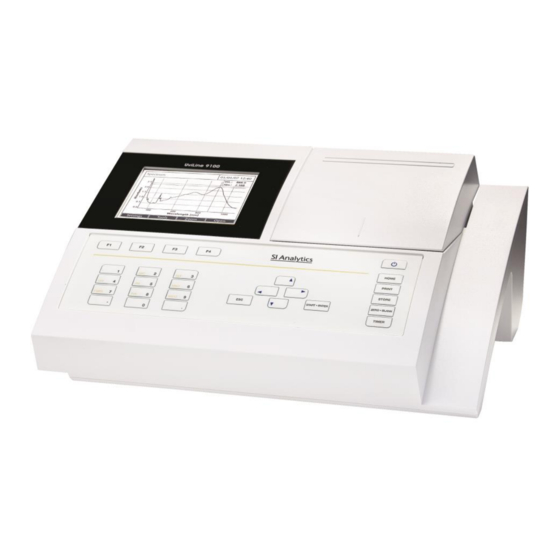

Sl Analytics UviLine Sl 5000 Gebrauchsanleitung

Spectrophotometer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Originalversion
SI
SI

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sl Analytics UviLine Sl 5000

Inhaltszusammenfassung für Sl Analytics UviLine Sl 5000

  • Seite 1 Originalversion...
  • Seite 2 Gebrauchsanleitung ....................Seite 3 .. 116 Wichtige Hinweise: Die Gebrauchsanleitung ist Bestandteil des Gerätes. Vor der ersten Inbetriebnahme bitte sorgfältig lesen, beachten und anschließend aufbewahren. Aus Sicherheitsgründen darf das Gerät ausschließlich für die beschriebenen Zwecke eingesetzt werden. Bitte beachten Sie auch die Gebrauchsanleitungen für eventuell anzuschließende Geräte.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Anmerkungen......................5 Informationen ..........................5 Warn- und Sicherheitshinweise................6 Allgemeines ......................7 Technische Daten ........................7 Darstellung von Navigationspfaden in Kurzform ............... 8 Übersicht ....................... 9 Geräteüberblick ......................... 9 Tastenfeld ..........................10 Display............................. 12 Probenkammer ........................12 4.5 Installation des Küvettenhalters ....................13 Inbetriebnahme ....................
  • Seite 4 Kinetik ........................76 10.1 Allgemeines ..........................76 10.2 Profile programmieren ......................77 10.3 Profil speichern ........................79 10.4 Profil löschen ........................... 79 10.5 Profil auswählen ........................80 10.6 Profil ausführen ........................81 10.7 Profil bearbeiten ........................83 10.8 Kinetik Nachbearbeitung ......................84 10.9 Kurve drucken .........................

  • Seite 5: Anmerkungen

    Anmerkungen 1 Anmerkungen Die in diesem Dokument enthaltenen Informationen können Inhalte von Patenten oder Patent- anwendungen der Xylem Analytics Germany GmbH sein. Der Besitz dieses Dokuments berechtigt zu keinerlei Nutzung dieser Patente. Alle Angaben in dieser Auflage der Gebrauchsanleitung können vor Verfügbarkeit der hier beschriebenen Geräte geändert werden.

  • Seite 6: Warn- Und Sicherheitshinweise

    Übersicht 2 Warn- und Sicherheitshinweise Um einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.  Stellen Sie sicher, dass das Gerät an die richtige Spannung angeschlossen ist (zwischen 100 – 240V 50-60Hz). ...

  • Seite 7: Allgemeines

    Übersicht 3 Allgemeines 3.1 Technische Daten UviLine 5000 UviLine 6000 UviLine 6100 Wellenlängenbereich 320-1100 nm 320-1100 nm 320-1100 nm Technik Einstrahl Einstrahl Referenzstrahl Lichtquelle Halogen Halogen Halogen Spektrale Bandbreite 6 nm 4 nm 4 nm Wellenlängengenauigkeit ± 1 nm ± 1 nm ±...

  • Seite 8: Darstellung Von Navigationspfaden In Kurzform

    Übersicht 3.2 Darstellung von Navigationspfaden in Kurzform In dieser Bedienungsanleitung sind die einleitenden Navigationsschritte zu einem bestimmten Menü oder Dialog übersichtlich in einem grau schraffierten Kasten dargestellt. Der Kasten zeigt einen Ausschnitt des Menübaums. Ausgangspunkt bei der Beschreibung ist immer das Hauptmenü, das Sie aus jeder Bedien- situation heraus mit der Taste <HOME>...

  • Seite 9: Übersicht

    Übersicht 4 Übersicht 4.1 Geräteüberblick Abb. 1 Gerätevorderseite mit Bedienelementen : Abdeckung Messkammer 2: Messkammer 3: Tastenfeld 4: LCD Display Abb. 2: Geräterückseite mit Buchsenfeld 5: Anschluss für Steckernetzgerät 6: Ethernet-Schnittstelle 7: USB-A-Anschluss 8: USB-B-Anschluss...

  • Seite 10: Tastenfeld

    Übersicht 4.2 Tastenfeld 4.2.1 Übersicht Abb. 3 Tastenfeld 1: Funktionstasten F1 bis F4 (Funktion menüabhängig) 2: Tasten mit fester Funktion 3: Alphanumerischer Tastenblock 4.2.2 Tastenfunktionen Taste Bezeichnung Funktionen <ON/OFF> Schaltet das Photometer ein und aus. <HOME> Wechselt aus jeder Bediensituation in das Hauptmenü. Nicht abgeschlossene Aktionen werden abgebrochen.

  • Seite 11: Eingabe Von Zahlen, Buchstaben Und Zeichen

    Übersicht Funktionstasten F1 bis F4 Die Funktionstasten F1 bis F4 besitzen je nach Bediensituation wechselnde Funktionen. Die aktuellen Funktionen werden im Funktionstastenmenü am unteren Bildschirmrand angezeigt. 4.2.3 Eingabe von Zahlen, Buchstaben und Zeichen Zahlen, Buchstaben, Satz- und Sonderzeichen geben Sie über den alphanumerischen Tastenblock am Gerät oder über eine externe Tastatur ein.

  • Seite 12: Display

    Inbetriebnahme 4.3 Display Abb. 4 Display 1: Statuszeile (aktueller Zustand, Datum, Uhrzeit) 2: Anzeigebereich für Menüs oder Messergebnisse 3: Funktionstastenmenü 4.4 Probenkammer Abb. 5 (a) Probenkammer ohne Küvettenhalter (UviLine 5000) Abb. 6 (b) Probenkammer ohne Küvettenhalter mit RS232 Asnchluss (UviLine 6000 / 7000)

  • Seite 13: Installation Des Küvettenhalters

    Inbetriebnahme 4.5 Installation des Küvettenhalters Der Küvettenhalter kann durch “Quick lock”-System mit einem Klick installiert werden. Abb. 7 (c) Probenkammer mit Küvettenhalter - Bringen Sie den Küvettenhalter in Position über dem Loch im Boden der Probenkammer. Abb. 8 (d) Installation des Küvettenhalters durch “Quick lock“-System - Drücken Sie das “Quick lock”-System.

  • Seite 14: Inbetriebnahme

    Inbetriebnahme 5 Inbetriebnahme 5.1 Lieferumfang Die UviLine Spektralphotometer werden geliefert mit:  Steckernetzgerät und Anschlusskabel inkl. Adapter (international verwendbar)  Batterien 4 x AA Mangan Alkaline  Gebrauchsanweisung  10 mm Rechteckküvette Verpackung: Das Photometer wird in einer schützenden Transportverpackung verschickt. Bewahren Sie die Originalverpackung inklusive Innenverpackung unbedingt auf, um das Gerät bei einem eventuellen Transport optimal vor harten Schlägen zu schützen.

  • Seite 15: Photometer Zum Ersten Mal Einschalten

    Inbetriebnahme Vorsicht Die Netzspannung am Einsatzort muss die auf dem Steckernetzgerät angegebenen Spezifikationen erfüllen. Verwenden Sie immer nur das mitgelieferte 12 V - Original- Steckernetzgerät. Abb. 10 Energieversorgung anschließen 1. Den Ministecker des Steckernetzgeräts in die Buchse (1) des Photometers stecken. 2.
  • Seite 16 Inbetriebnahme 5.2.4 Sprache einstellen Bei der Erstinbetriebnahme werden Sie nach dem Einschalten automatisch zur Einstellung der Gerätesprache geführt. 1. Mit <▲> <▼> eine Sprache wählen. 2. Mit <START·ENTER> die gewählte Sprache bestätigen. Die Sprache ist umgestellt. Die aktuell ausgewählte Sprache ist mit einem Haken ( ) gekennzeichnet.
  • Seite 17 Inbetriebnahme 1) Datum wählen und bestätigen. Es öffnet sich das Eingabefeld für das aktuelle Datum. 2) Mit <0...9> das aktuelle Datum eingeben und bestätigen. Das Eingabefeld schließt sich und das Datum wird übernommen. 3) Zeit wählen und bestätigen. Es öffnet sich das Eingabefeld für die aktuelle Uhrzeit. 4) Mit <0...9>...
  • Seite 18 Inbetriebnahme 1) Stellen sie sicher, dass das Küvettenfach leer ist. 2) Drücken sie <START·ENTER> um den Selbsttest zu starten. Während des Selbsttests werden verschiedene Teile des Photometers überprüft. Wenn der Test erfolgreich war, erscheint ein Haken ( ) in der entsprechenden Zeile. Dieser Selbsttest beinhaltet: –...

  • Seite 19: Aufwärmzeit

    Inbetriebnahme 5.2.7 Aufwärmzeit Das Photometer benötigt nach dem Einschalten eine Aufwärmzeit von 15 Minuten. Während der Aufwärmzeit ist die Reproduzierbarkeit von Messdaten eingeschränkt. Führen Sie daher während der Aufwärmzeit keine Messungen durch. Während der Aufwärmzeit zeigt das Display neben der Datumsanzeige eine Fortschrittsanzeige.

  • Seite 20: Messen Im Modus „Konzentration

    Messen im Modus „Konzentration“ 6 Messen im Modus „Konzentration“ 6.1 Methoden wählen und eingeben <HOME> - Konzentration – [Neue Methode] oder [Zuletzt benutzt] 1) Wenn es nötig ist, gehen Sie mit <HOME> ins Hauptmenü zurück. 2) Wählen Sie mit den <▲> und <▼> den Modus Konzentration aus.
  • Seite 21 Messen im Modus „Konzentration“ 2) In der daraufhin erscheinenden Anzeige im Display haben Sie die Möglichkeit die Parameter der Methode einzustellen. Die folgenden Methodendaten können Sie einstellen: * Nummer Automatische Einordnung der Methoden (von 1001 bis 1100). * Wellenlänge frei wählbar zwischen: 320 –...
  • Seite 22 Messen im Modus „Konzentration“ Wählen sie eine Option aus mit <Start/Enter> und drücken sie F4 [weiter]. Einmessen von Standardlösungen * Standard ID Falls vorhanden geben Sie die Identifikationsnummer des Standards ein. * Standardhersteller Falls vorhanden geben Sie den Namen des Standardherstellers ein. * Blindwert JA oder NEIN.
  • Seite 23 Messen im Modus „Konzentration“ 14,9 mg/L 20 mg/L * Konzentration des Standards 1 Geben Sie die Konzentration des Standards 1 ein. Hinweis Über F2 [Hinzufügen] und anschließende Eingabe der Konzentrationen können weitere Standards (maximal 10) hinzugefügt werden. Um einen Standard zu löschen, wählen Sie diesen mit den Tasten « ▲ » und « ▼ » an und drücken Sie F3 [Löschen].
  • Seite 24 Messen im Modus „Konzentration“ - Drücken Sie F4 [Weiter]. Es erscheint: Für die Wahl eines Blindwertes und die Möglichkeit, mehrere Standards hinzuzufügen, verfahren Sie wie oben beschrieben. Sobald die Standards eingegeben sind, drücken Sie F4 [Weiter] Eingabe einer Formel - Drücken Sie F4 [Weiter]. Es erscheint: Eingabe einer bekannten Kalibrierfunktion in der dargestellten Form mit: c = Messergebnis bzw.

  • Seite 25: Methode Speichern

    Messen im Modus „Konzentration“ Beispiel: Einfache lineare Regression (C = a1A + a0) a0 = Achsenabschnitt a1 = Steigung a2, a3, a4, a5 = Null Beispiel: Kurve 3. Grades (Nitrattest in Meerwasser) – 2.5154A c = 0.1493A + 36.524A + 1.865 a0 = 1.865 a1 = 36.524 a2 = - 2.5154...

  • Seite 26: Methodenanwendung

    Messen im Modus „Konzentration“ - Drücken Sie F1 [Einstellungen]. Es erscheint: - Wählen Sie « Methode löschen » mit « ▲ » und « ▼ » und drücken Sie <START ENTER>. Sie müssen dann das Löschen nochmals bestätigen. 6.4 Methodenanwendung 6.4.1 Mit Standardlösung...
  • Seite 27 Messen im Modus „Konzentration“ 6.4.1.1 Messung Nach Eingabe der Standards drücken Sie F4 [Weiter]. Es erscheint: - Drücken Sie F3 [Messen] um die Messung zu starten. - Drücken Sie <ZERO/BLANK> um den Nullwert des Gerätes zu messen. - Sofern erforderlich stellen Sie den Blindwert in den Küvettenschacht. - Starten Sie die Blindmessung (falls diese programmiert wurde) mit <START ENTER>.
  • Seite 28 Messen im Modus „Konzentration“ Bei einem Fehler kann der Wert verworfen werden und die Lösung erneut gemessen werden. Dafür drücken Sie F2 [Verwerfen]. Wiederholen Sie dann die Messung über <START ENTER>. Sollte die Lösung instabil sein, kann die Messung auch mehrfach durchgeführt werden. Die Software wird dann aus den verschiedenen Messwerten eine Mittelwertberechnung (Medianbildung) durchführen.
  • Seite 29 Messen im Modus „Konzentration“ Es erscheint: - Setzen Sie den ersten zu messenden Standard ein - Drücken Sie F3 [Messen]. Es erscheint: - Mit <START ENTER> wird die Messung gestartet. Wie auch bei dem Blindwert kann der Anwender Messungen über F2 [Verwerfen] verwerfen oder über F1[Weitere Messung] die Messung mehrfach wiederholen und den Durchschnittswert erhalten.
  • Seite 30 Messen im Modus „Konzentration“ - Drücken Sie F4 [Weiter]. Hinweis: Sollte die Programmierung der Standardkonzentrationen nicht gleichförmig ansteigen oder abfallen oder sollte die Messung des Blind- und der Standardextinktionen nicht gleichförmig ansteigen oder abfallen (siehe nachstehendes Beispiel), zeigt das Spektralphotometer einen Fehler an (siehe unten). Monoton ansteigende Extinktion Keine monotone Extinktion Folgende Meldung erscheint:...
  • Seite 31 Messen im Modus „Konzentration“ 6.4.1.2 Kalibrierungskurve anzeigen Nach Bestätigung der Messwerte mit F4 Taste [Weiter] wird die Kalibrierkurve angezeigt. F1 Taste [Zurück] - Diese erlaubt dem Anwender im Falle eines Fehlers zum Analyseprogramm zurückzukehren und die Eingabe der Daten, aus denen die Kurve gebildet wird, zu modifizieren (Standardmessungen, Eingabe einer Kurvengleichung oder Eingabe von Konzentrations-/Extinktions-Wertepaaren).
  • Seite 32 Messen im Modus „Konzentration“ F3 Taste [Messbereich] Auf diesem Weg kann der Anwender den Messbereich eingrenzen. Vom Anwender eingegebene Unter- Vom Anwender eingegebene Obergrenze grenze Diese Begrenzungen werden durch einen Pfeil « ▼ » auf der Konzentrationsachse angezeigt. Alle Werte außerhalb des vom Anwender eingegrenzten Messbereichs werden mit dem Hinweis > oder < als die Grenzen versehen.

  • Seite 33: Messpunkt Löschen

    Messen im Modus „Konzentration“ 6.4.1.3 Messpunkt löschen Um einen Messpunkt zu löschen drücken Sie F1 [Zurück]. Er wird erneut angezeigt: - Drücken Sie F4 [Weiter]. Es erscheint: - Wählen Sie den zu löschenden Punkt mit den Tasten « ▲ » und « ▼ » aus - Löschen Sie den Wert mit F3 [Löschen].
  • Seite 34 Messen im Modus „Konzentration“ - Drücken Sie F4 [Weiter]. In diesem Stadium ist es jederzeit möglich, einen Standard ein weiteres Mal zu messen. - Wählen Sie den noch einmal zu messenden Standard aus. - Drücken Sie F3 [Messen], um die Messung zu starten - Drücken Sie F4 [Weiter], um die Kurve anzuzeigen.
  • Seite 35 Messen im Modus „Konzentration“ - Messen Sie die Konzentration dieses Standards erneut oder geben sie die Extinktion entsprechend der Kurvengleichung.

  • Seite 36: Kalibrierungskurve Ausdrucken

    Messen im Modus „Konzentration“ 6.4.1.4 Kalibrierungskurve ausdrucken - Drücken Sie die Taste <PRINT>. UviLine xxxx 7449001 1.14 WILLY 1001 Nitrate 0.9 / 75.3 mg/L 500 nm f(x) = 0.03207x + 0.0427 R² = 0.9993 Messbereich : 0.00 _ 30.00 mg/L 6.4.1.5 Methode speichern Die Methode wird automatisch gespeichert 6.4.1.6 Probenmessung...
  • Seite 37 Messen im Modus „Konzentration“ - Drücken Sie < START ENTER>, um die Probenmessung zu starten. Falls der Anwender keine gemeinsame Anzeige von Extinktion und Konzentration der Probe wünscht, so muss er dies im [Einstellungen] Menü einstellen. - Drücken Sie F1 [Einstellungen]. Es erscheint: - Wählen Sie «Extinktion anzeigen»...
  • Seite 38 Messen im Modus „Konzentration“ - Verfahren Sie in gleicher Weise, um die Extinktion wieder anzuzeigen. Hinweis: Der Haken hinter «Extinktion anzeigen» bedeutet, dass die Extinktion gleichzeitig mit der Konzentration angezeigt wird.

  • Seite 39: Ergebnisse Ausdrucken

    Messen im Modus „Konzentration“ 6.4.1.7 Ergebnisse ausdrucken - Drücken Sie <PRINT> um die Daten an den Drucker zu senden. UviLine xxxx 7449001 1.16 Willy Zeitpunkt der Messung: 20/3/20011 16:28:23 Methode: Nitrat Messwert: >30.00 mg/l Probenextinktion: 1.119 Zeitpunkt der Messung: 20/3/20011 16:28:23 Methode: Nitrat Messwert...
  • Seite 40 Messen im Modus „Konzentration“ Geben Sie den Verdünnungsfaktor ein. 1 + 0 = keine Verdünnung. 1 + 1 = Verdünnnugsfaktor ist 2 …………… Wenn der Verdünnungsfaktor eingegeben ist, bestätigen Sie diesen per <START ENTER>. Es erscheint: Der Verdünnungsfaktor (z.B.: [1 + 1]) wird in der oberen linken Ecke des Displays angezeigt. Hinweis: Der vom Anwender festgelegte Verdünnungsfaktor wird für alle kommenden Messungen beibehalten.
  • Seite 41 Messen im Modus „Konzentration“ Das Symbol [SB] erscheint in der oberen linken Ecke des Bildschirms und bleibt dort, solange diese Option ausgewählt ist oder solange der Anwender das Analyseprogramm nicht verlässt und im Modus Konzentrationsmessung verbleibt. - Stellen Sie die erste Blindprobe ein und starten Sie die Messung über <Start/Enter>. Wie auch beim Blindwert kann der Anwender Messungen verwerfen (F2-Taste [Verwerfen]) oder die Messung mehrfach wiederholen (F1-Taste [Weitere Messung]) und auf diesem Weg einen Durchschnittswert erhalten.

  • Seite 42: Mit Wertepaaren

    Messen im Modus „Konzentration“ Es erscheint die gegen den Nullwert gemessene Probenextinktion (z.B. 0,833) und die Probenkonzentration, die auf folgende Art ermittelt wird: Probenkonzentration = gegen den Nullwert gemessene Probenextinktion minus gegen den Nullwert gemessene Extinktion des Probenblindwerts multipliziert mit dem Faktor oder berechneten des Wertes aus der Kablibrierkurve 6.4.2 Mit Wertepaaren - Drücken Sie F4 [Weiter].

  • Seite 43: Eingabe Einer Formel

    Messen im Modus „Konzentration“ Es erscheint die Kalibrierungskurve. Von jetzt an verfährt der Anwender analog zu der Vorgehensweise mit gemessenen Standardlösungen (siehe Abschnitt 7.4.1.2) 6.4.3 Eingabe einer Formel Wenn die Formel eingegeben ist, drücken Sie F4 [Weiter]. Es erscheint: Von jetzt an verfährt der Anwender analog zur Vorgehensweise nach Definition der Kalibrierungskurve (siehe Abschnitt 7.4.1.6)

  • Seite 44: Methode Bearbeiten

    Messen im Modus „Konzentration“ 6.5 Methode bearbeiten <HOME> Koncentration, – Auswahl Methode – [Einstellungen] – Methode bearbeiten - Wählen Sie den Modus « Konzentration ». - Wählen Sie eine Methode mit « ▲ » und « ▼ » und bestätigen Sie die Auswahl mit <Start/Enter>. - Drücken Sie F1 [Einstellungen].

  • Seite 45: Extinktion / % Transmission Messen

    Extinktion / % Transmission messen 7 Extinktion / % Transmission messen 7.1 Allgemeines Die Messung der Extinktion bzw. Transmission erfolgt ohne die Verwendung von Methoden oder Profilen. Alle Einstellungen werden im Messablauf vorgenommen. Die Extinktions- bzw. Transmissionsmessung kann wahlweise gegen die Extinktion des Nullabgleichs oder gegen eine selbst ermittelte Referenzextinktion erfolgen.

  • Seite 46: Messung

    Extinktion / % Transmission messen 7.2 Messung - Mit F2 [Wellenlänge] gegebenenfalls die Wellenlänge ändern. - Drücken Sie <ZERO BLANK>, um die Nullmessung durchzuführen. - Drücken Sie <Start/Enter>, um die Probenmessung zu starten. Es erscheint: Extinktion und Transmission werden angezeigt. - Drücken Sie <Start/Enter>, um eine neue Messung zu starten.

  • Seite 47: Ergebnisse Drucken

    Extinktion / % Transmission messen 7.3 Ergebnisse drucken - Drücken Sie die Taste <PRINT>, um die Ergebnisse auszudrucken UviLine xxxx 7449001 1.14 Administrator Zeitpunkt der Messung: 07/01/2008 14:05:46 Wellenlänge: 525 nm Messwert: 0.278 52.8 % 7.4 Ergebnisse speichern <HOME> Extinktion / %Transmission –...

  • Seite 48: Multiwellenlängenmodus

    Multiwellenlängenmodus 8 Multiwellenlängenmodus 8.1 Messprinzipien Dieser Messmodus erlaubt es, verschiedene Berechnungen einer Probe bei verschiedenen Wellenlängen durchzuführen (Quotient, Allen-Korrektur, …). Zudem ist es möglich, die Extinktion einer Lösung bei verschiedenen Wellenlängen zu messen (bis zu 10). 8.2 Auswertungsbeispiel Festlegung des DNA-Reinheits Index Der DNA-Reinheits Index ist der Quotient aus der bei 260nm gemessenen Extinktion und der Extinktion, die bei 280nm gemessen wird, unter Berücksichtigung einer bei 320nm gemessenen Trübung der Lösung.
  • Seite 49 Multiwellenlängenmodus - Bestätigen Sie die Auswahl mit <Start/Enter> . Es erscheint: - Drücken Sie F1 [Neue Methode]. Es erscheint: Geben Sie hier die allgemeinen Daten der Methode ein. Die nächste verfügbare Methodennummer ist bereits registriert für die nächste durchzuführende Analyse. Um die Felder mit Eingaben zu versehen, verfahren Sie wie folgt: Füllen Sie alle leeren Felder –...
  • Seite 50 Multiwellenlängenmodus Drücken Sie F2 [Methodenliste], um eine bereits gespeicherte Methode auszuwählen Drücken Sie F3 [Löschen], um eine Methode endgültig zu löschen Drücken Sie F4 [Weiter], um alle Angaben zu bestätigen. Sie gelangen zu folgender Ansicht: Drücken Sie F2 [Hinzufügen], um weitere Wellenlängen hinzuzufügen Drücken Sie F3 [Löschen], um die letzte Wellenlänge zu löschen.
  • Seite 51 Multiwellenlängenmodus - Fügen Sie optionale Variablen über [F2] Hinzufügen hinzu - Drücken Sie F4 [Weiter], um die Eingaben zu bestätigen. Sie gelangen zu folgender Ansicht: - Geben Sie die Gleichung mit Hilfe der Operatoren und Variablen ein. - Drücken Sie F1 [Zurück], um fehlerhafte Eingaben auf den vorherigen Seiten zu korrigieren...

  • Seite 52: Methode Speichern

    Multiwellenlängenmodus - Drücken Sie F4 [Weiter], um alle Angaben zu bestätigen und zu der folgenden Seite zu gelangen. - Geben Sie gegebenfalls eine Formel für eine Bedingung ein. - Drücken Sie F4 [Weiter], um alle Angaben zu bestätigen und zu der folgenden Seite zu gelangen. Die Methode ist nun gespeichert.
  • Seite 53 Multiwellenlängenmodus - Drücken Sie F1 [Einstellungen]. Es erscheint: - Wählen Sie « Methode bearbeiten » mit « ▲ » und « ▼ » und bestätigen Sie die Auswahl mit <Start/Enter>. - Drücken Sie F3 [Löschen]. - Wählen Sie « Ja » als Antwort auf die Frage « Soll die Methode gelöscht werden? ». Die Methode wird gelöscht.

  • Seite 54: Methode Wählen

    Multiwellenlängenmodus 8.6 Methode wählen So wählen Sie eine Methode für Multi-Wellenlängen-Messungen: <HOME> Multiwellenlängen, – Auswahl Method Die Liste der Methoden wird angezeigt. Die Methoden sind nach der Methodennummer sortiert. Methode auswählen:  Mit < ▲ >< ▼ > die gewünschte Methode wählen. Die aktive Auswahl ist invers dargestellt. ...

  • Seite 55: Messung Durchführen

    Multiwellenlängenmodus 8.7 Messung durchführen <HOME> Multiwellenlängen, – Auswahl Method - Wählen Sie eine Methode mit « ▲ » und « ▼ » und bestätigen Sie die Auswahl mit <Start/Enter>. Es erscheint: - Drücken Sie <ZERO BLANK>. Der Nullabgleich erfolgt bei der programmierten Wellenlänge. Anschließend erscheint: - Drücken Sie <Start/Enter>, um die Probenmessung durchzuführen.
  • Seite 56 Multiwellenlängenmodus Das Spektralphotometer führt die Messung automatisch durch. - Drücken Sie F3 [Transmission, um den Transmissionswert (%) zu erhalten. Es erscheint gleichzeitig die bei beiden Wellenlängen gemessenen Extinktionswerte (oder der Transmissionswerte) der Probe - Drücken Sie <Start/Enter>, um eine neue Messung durchzuführen.

  • Seite 57: Ergebnisse Drucken

    Multiwellenlängenmodus 8.8 Ergebnisse drucken UviLine xxxx 7449001 1.14 Administrator Zeitpunkt der Messung: 07/01/2008 14:05:46 Methode: 2002 Messwert: 1.02 1.000*A(260 nm) Funktion: R=------------------------- 1.000*A(280 nm) 35.57 Rohdaten A(260 nm) = 0.586 A(280 nm) = 0.572 8.9 Methode bearbeiten <HOME> Multiwellenlängen, – Auswahl Method –...

  • Seite 58: Spektren Aufnehmen

    Spektren aufnehmen 9 Spektren aufnehmen 9.1 Allgemeines Mit der Funktion Spektrum wird die Extinktion bzw. Transmission in Abhängigkeit der Wellenlänge gemessen und aufgezeichnet. Der Wellenlängenbereich kann innerhalb des Messbereichs des Photometers frei gewählt werden. Die Schrittweite beträgt 1 nm. Basislinie Vor der Aufzeichnung eines Spektrums muss eine Basislinie aufgenommen werden.

  • Seite 59: Methode Programmieren

    Spektren aufnehmen 9.2 Methode programmieren <HOME> Spektrum – [Einstellungen] - Drücken Sie F1 [Einstellungen]. Sollte der Anwender die eingestellten Parameter nicht mehr ändern, so werden sie mit den oben angezeigten Daten identisch sein. * Wellenlänge Start 320 nm für das UviLine 5000/6000/6001 190 nm für das UviLine 7000/7001...

  • Seite 60: Methode Speichern

    Spektren aufnehmen 9.3 Methode speichern - Gehen Sie in den Modus Spektrum. - Drücken Sie F1 [Einstellungen], um in das Untermenü der Parameter zu gelangen. - Die Parameter erscheinen. - Drücken Sie F2 [Speichern]. - Drücken Sie F1 [Speicherort]. - Wählen Sie den Speicherort (Interner Ordner DataB oder USB Speicher) - Geben Sie der Methode einen Namen und bestätigen Sie mit <Start/Enter>...

  • Seite 61: Methode Auswählen

    Spektren aufnehmen - Wählen Sie die zu löschende Methode mit « ▲ » und « ▼ » aus. - Drücken Sie F2 [Löschen]. Die Methode ist gelöscht. 9.5 Methode auswählen <HOME> Spektrum – [Einstellungen] - [Öffnen] - Gehen Sie in den Modus Spektrum. - Drücken Sie F1 [Einstellungen], um in das Untermenü...

  • Seite 62: Messung Durchführen

    Spektren aufnehmen 9.6 Messung durchführen <HOME> Spektrum Eine Nachricht mit Anweisungen erscheint. - Drücken Sie F1 [Einstellungen]. - Geben Sie die Methodenparameter ein (siehe Abschnitt11.2). - Drücken Sie F4 [Übernehmen], um den folgenden Schritt durchzuführen. - Starten Sie die Aufnahme der Basislinie über die Taste <ZERO BLANK> .
  • Seite 63 Spektren aufnehmen Das Spektralphotometer speichert die Basislinie. Warten Sie bis zum Ende der Messung. Folgende Anzeige erscheint: - Stellen Sie die Probe in den Küvettenhalter. - Schließen Sie die Abdeckung. - Drücken Sie <START ENTER>, um die Messung zu starten. Wenn das Spektrum aufgenommen ist, erscheint auf dem Bildschirm folgende Nachricht: Drücken Sie zur Bestätigung <Start/Enter>...

  • Seite 64: Spektrum Bearbeiten

    Spektren aufnehmen - Er kann sofort verschiedene Berechnungen mit dem Spektrum durchführen (siehe Abschnitt 10.7) - Er kann mit der Taste <PRINT> das Spektrum als Graphik auf einem angeschlossenen Drucker ausdrucken. - Er kann das Spektrum als “*.csv”-Datei über die Taste <STORE> speichern. Als Speicherort kann das Spektralphotometer selber (Interner Ordner DataB) oder ein am USB-A-Anschluss angeschlossener USB- Speicher (USB Speicher) dienen.
  • Seite 65 Spektren aufnehmen 9.7.3 Zoom - F3 [Zoom] drücken. Das Zoomfenster wird eingeblendet. Mit F1 [Original] kehren Sie jederzeit wieder zur Originalansicht des Spektrums zurück. Die untere linke Ecke des Zoomfensters ist mit einem kleinen Quadrat markiert. Zoomfenster anpassen:   –...

  • Seite 66: Manueller Wechsel Der Extinktionsanzeige

    Spektren aufnehmen 9.7.4 Manueller Wechsel der Extinktionsanzeige <HOME> Spektrum, – [Öffnen] – [Einstellungen] – Skalierung - Manuell - Drücken Sie F1 [Einstellungen], wählen Sie « Skalierung » und dann « Manuell », um die Anzeige der Extinktion (Y-Achse) manuell festzulegen. - Geben Sie manuell das Minimum und das Maximum der Extinktion ein.

  • Seite 67: Punkte Markieren

    Spektren aufnehmen - Geben Sie den Mindestabstand zwischen Minimum und Maximum ein. Hinweis: Je kleiner der Abstand zwischen Minimum und Maximum gewählt wird, desto mehr Extremwerte werden angezeigt. - Drücke Start/Enter, um zur Kurvenansicht zurückzukommen. - Drücken Sie F4 [Markieren], um auf der Kurve die Minima und Maxima zu markieren (Siehe Abschnitt 9.7.5.2).
  • Seite 68 Spektren aufnehmen - Bewegen Sie den Cursor entlang der Kurve mit « ◄ » und « ► ». - Drücken Sie F4 [Markieren], um die Koordinaten des Punktes anzuzeigen. Hinweis: Wenn der Anwender direkt die Funktion « Markieren » anwählt, kann er alle Punkte der Kurve ohne Ausnahme markieren.

  • Seite 69: Markierte Punkte Löschen

    Spektren aufnehmen 9.7.5.3 Markierte Punkte löschen 9.7.5.3.1 Löschen einzelner markierter Punkte - Bewegen Sie den Cursor entlang der Kurve mit « ◄ » und « ► ». Wenn Sie den markierten Punkt mit dem Cursor erreicht haben, erscheint die Taste [Löschen] neben der Taste [Markieren].

  • Seite 70: Flächenberechnung (Integration)

    Spektren aufnehmen 9.7.5.4 Flächenberechnung (Integration) <HOME> Spektrum – [Bearbeiten] - Integral Berechnet die Fläche unter der Kurve zwischen zwei beliebig gewählten Wellenlängen [X1, X2]. - Drücken Sie F2 [Bearbeiten]. - Wählen Sie « Integral » mit« ▲ » und « ▼ ». Bestätigen Sie die Auswahl mit <Start/Enter>. - Drücken Sie F3 [X1], um den linken Cursor anzuwählen.

  • Seite 71: Berechnung Der Ableitung

    Spektren aufnehmen 9.7.5.5 Berechnung der Ableitung <HOME> Spektrum – [Bearbeiten] - Ableitung Bestimmt die Ableitung des kompletten Spektrums. Für die Berechnung der zweiten und dritten Ableitung ist es möglich, die Funktion mehrere Male auszuführen. - Drücken Sie F2 [Bearbeiten]. - Wählen Sie « Ableitung » mit den Tasten « ▲ » und « ▼ » an und bestätigen Sie mit <Start/Enter>. Rückkehr zur Orginalkurve - Drücken Sie F2 [Bearbeiten].

  • Seite 72: Spektren Vergleichen

    Spektren aufnehmen 9.7.5.6 Spektren vergleichen <HOME> Spektrum – [Bearbeiten] - Vergleich Spektrum Für einen direkten Vergleich laden Sie ein zweites Spektrum in dasselbe Diagramm. WARNUNG: Ein Vergleich von Spektren ist nur möglich mit Spektren, die nicht aus Berechnungen resultieren (Ableitung, Multiplikation, ...). - Drücken Sie F4 [Öffnen] und wählen Sie das erste Spektrum aus.
  • Seite 73 Spektren aufnehmen 9.7.5.7 Addition zweier Spektren <HOME> Spektrum – [Bearbeiten] - Addition Spektrum Addiert ein zweites Spektrum zu dem aktuellen Spektrum. - Drücken Sie F4 [Öffnen] und wählen Sie das erste Spektrum oder nutzen Sie das aktuelle Spektrum - Drücken Sie F2 [Bearbeiten]. - Wählen Sie «...

  • Seite 74: Division Eines Spektrums

    Spektren aufnehmen - Drücken Sie F2 [Bearbeiten]. - Wählen Sie « Originale Messwerte » mit « ▲ » und « ▼ » an und bestätigen Sie mit <Start/Enter>. 9.7.5.9 Division eines Spektrums <HOME> Spektrum – [Bearbeiten] - Division Spektrum (Ratio) Dividiert die Extinktion- oder % Transmissionswerte eines aktuellen Spektrums durch die Werte eines gespeicherten Spektrums.

  • Seite 75: Multiplikation Mit Einer Konstanten

    Spektren aufnehmen - Wählen Sie « Addition fester Wert » mit « ▲ » und « ▼ » an und bestätigen Sie mit <Start/Enter>. - Geben Sie den positiven oder negativen festen Wert ein und bestätigen Sie diesen mit <Start/Enter>. Es erscheint die mit der durch den Anwender festgelegten Konstanten addierte Kurve.

  • Seite 76: Kinetik

    Kinetik 10 Kinetik 10.1 Allgemeines Die Funktion Kinetik erlaubt die zeitliche Verfolgung der Extinktion bzw. Transmission einer Probe bei einer bestimmten Wellenlänge. Zur Aufzeichnung der Kinetik führt das Photometer in regelmäßigen Zeitabständen (Messintervall) Einzelmessungen durch und speichert die Messwerte als Funktion der Zeit ab. Alle Messparameter werden durch den Anwender eingegeben, um ein sogenanntes Profil zu erstellen, die gespeichert, bearbeitet oder gelöscht werden können.

  • Seite 77: Profile Programmieren

    Kinetik 10.2 Profile programmieren <HOME> Kinetik - Neue Methode - Drücken Sie F1 [Neue Methode]. Es erscheint: Hinweis: Profile für Kinetik-Aufzeichnungen werden unter den Nummern 4001 bis 4020 gespeichert. * Nummer 4001…4020 * Name Beliebiger Name der Methode (max.18 Zeichen). * Modus Extinktion oder Transmission * Wellenlänge...
  • Seite 78 Kinetik * Verzögerung Zeit zwischen dem Start der Aufzeichnung und dem Beginn der ersten Einzelmessung. Durch diese Zeit wird der nichtlineare Teil der Reaktion nicht miterfasst. Format hh:mm:ss (Stunden:Minuten:Sekunden) * Farbe Kurve Wählen Sie die gewünschte Farbe der Kurve * Skalierung Auto oder Manuell Skalierung: Auto ** Das Gerät passt die Achsenskalierung (Minimal- und Maximalwert der Achse) während der Messung...

  • Seite 79: Profil Speichern

    Kinetik * Faktor Faktor der den Durchschnittswert der Steigung/Minute multipliziert * Einheit z.B.: µkat (max. 10 Zeichen). * Auflösung Von 0 bis 3 Anzahl der Stellen nach dem Komma für das Ergebnis - Drücken Sie F4 [Fertigstellen] um die Programmierung zu verlassen. 10.3 Profil speichern Die Profile werden automatisch gespeichert.

  • Seite 80: Profil Auswählen

    Kinetik - Wählen Sie “Profil bearbeiten” mit « ▲ » und « ▼ » an und bestätigen Sie die Auswahl mit <Start/Enter>. - Drücken Sie F3 [Löschen]. - Beantworten Sie die folgende Frage « Soll das Profil gelöscht werden? » mit « Ja ». Das Profil wird dann gelöscht.

  • Seite 81: Begrenzung Der Profilliste

    Kinetik 10.5.1 Begrenzung der Profilliste Falls die Liste sehr lang ist, können Sie die Liste der Profile wie folgt eingrenzen und damit die Suche erleichtern: - Mit F4 [Zuletzt benutzt] können Sie die Liste der Profile auf die zehn zuletzt benutzten Profile beschränken. - Mit der Suchfunktion können Sie nach einer bestimmten Zeichenfolge in der Liste suchen.
  • Seite 82 Kinetik - Drücken Sie <ZERO BLANK>, um die Nullmessung zu starten. Wenn die Nullmessung abgeschlossen ist erscheint: - Stellen Sie eine Probe in den Küvettenschacht. - Drücken Sie <Start/Enter>, um die Messung zu starten. Das Spektralphotometer startet die Aufnahme automatisch. - Warten Sie das Ende der Messung ab.

  • Seite 83: Profil Bearbeiten

    Kinetik - Um eine neue Messung zu starten, drücken Sie <Start/Enter >. 10.7 Profil bearbeiten <HOME> Kinetik, – Auswahl Methode – [Einstellungen] – Methode bearbeiten - Gehen Sie in den « Kinetik » Modus. - Wählen Sie mit « ▲ » und « ▼ » ein Profil an und bestätigen Sie die Auswahl mit <Start/Enter>. - Drücken Sie F1 [Einstellungen].

  • Seite 84: Kinetik Nachbearbeitung

    Kinetik 10.8 Kinetik Nachbearbeitung 10.8.1 Kinetikkurve drucken Drücken Sie <PRINT>, um die Kinetikkurve als Graphik an einen angeschlossenen Drucker auszugeben. 10.8.2 Cursor Der Cursor besteht aus einer waagrechten und einer senkrechten Linie, die sich in einem Punkt der Kurve kreuzen. Ein Kästchen zeigt die x- und y-Werte des Kurvenpunkts an. ...
  • Seite 85 Kinetik Die gewünschte Kinetik-Aufzeichnung auswählen und bestätigen. Die Kurve wird geladen und angezeigt. 10.8.5 Menü « Bearbeiten » 10.8.5.1 Steigung <HOME> Kinetik – [Öffnen] - [Edit] - Steigung Berechnung der unbearbeiteten Steigung (ohne Faktor) * Katalytische Aktivität = Nein - Drücken Sie F3 [Bearbeiten]. - Wählen Sie «...

  • Seite 86: Aktivität Drucken

    Kinetik - Wählen Sie « Steigung ». Es erscheint: * « Intervall » Gibt die Anzahl der Messintervalle an. * « Steigung [Δ/min] » Gibt die Steiung der Intervalle pro Minute an. * « Zeit [s] » Gibt die Zeit am Ende jedes Intervalls an. * Gesamte Steigung Gibt die pro Minute gemessene Steigung der linearen Regressionsgeraden an, die durch verschiedene viele Messpunkte geht.

  • Seite 87: Kinetiken Subtrahieren

    Kinetik Um zur Ansicht der ersten ausgewählten Kurve zurückzugelangen: - Drücken Sie F1 [Zurück]. 10.8.5.4 Kinetiken subtrahieren <HOME> Kinetik - Auswahl Methode – [Öffnen] - [Edit] - Kinetik substrahieren Auf folgende Weise können Sie eine gespeicherte Kinetik-Aufzeichnung von der aktuellen Kinetik- Aufzeichnung subtrahieren: - Drücken Sie F3 [Edit] - Wählen Sie «...

  • Seite 88: Kurve Drucken

    Kinetik 10.9 Kurve drucken - Drücken Sie <PRINT>, um die Kurve auf einem angeschlossenen Drucker auszudrucken. UviLine 6000 7449001 1.14 Administrator 04/10/2008 14:05:46 4003...

  • Seite 89: Speicher

    Kinetik 11 Speicher 11.1 Überblick Messdaten Speichern und exportieren Messdatensätze dieser Messmodi speichern Sie mit Konzentration <STORE> oder AutoStore zunächst im Extinktion / % Transmission Messdatenspeicher des Photometers (1000 Multi-Wellenlängen Speicherplätze). Der Messdatenspeicher ist über das Menü Messdatenspeicher zugänglich. Hier können Sie gespeicherte Messdatensätze ansehen, filtern und in eine PC-lesbare Datei (*.csv) exportieren ( <STORE>...

  • Seite 90: Verwalten Gespeicherter Ergebnisse

    Speicher 11.3 Verwalten gespeicherter Ergebnisse 11.3.1 Ergebnisse anzeigen Vom Hauptmenü <HOME> – [Allgemeine Einstellungen] – Messdatenspeicher Vom Menü Konzentration <HOME> - Konzentration – Auswahl einer gespeicherter Methode [Einstellungen] – Messdatenspeicher Vom Menü Extinktion/Transmission <HOME> - Extinktion/Transmission - [Einstellungen] – Messdatenspeicher Vom Menü...

  • Seite 91: Ergebnisse Übertragen

    Kinetik Wenn mehr Datensätze verfügbar sind als angezeigt werden können, können diese mit Hilfe der Pfeiltasten « ▲ » und « ▼ » angezeigt werden Filter zeigt an, dass Filtereinstellungen aktiv sind. In diesem Fall werden nur die Datensätze angezeigt, die den eingestellten Filterkriterien entsprechen (siehe Abschnitt11.3.4).

  • Seite 92: Messdatensätze Speichern

    Speicher 11.3.3 Messdatensätze speichern 11.3.3.1 Manuelles Speichern Nach jeder Messung können Sie die Messdaten mit der Taste <STORE> manuell abspeichern. Sie werden im Messdatenspeicher abgelegt. Das Speicher-Symbol in der Kopfzeile zeigt an, dass die auf dem Bildschirm angezeigten Messdaten zum Speichern bereit stehen. Zusätzlich haben Sie bei den Messmodi Konzentration und Multi-Wellenlängen die Möglichkeit, alle neuen Messwerte zum Zeitpunkt der Messung automatisch zu speichern ( AutoStore , siehe Abschnitt 11.3.3.2).

  • Seite 93: Messdatensätze Filtern

    Kinetik Das Symbol am Ende von « AutoStore » zeigt an, dass diese Funktion aktiv ist. Wenn die Funktion nicht aktiv ist, können die Daten nur manuell mit der Taste <STORE> gespeichert werden. Hinweis Die Einstellung AutoStore wirkt übergreifend auf alle drei Messmodi Konzentration, Extinktion / % Transmission und Multi-Wellenlängen .
  • Seite 94 Speicher - Filterkriterien setzen. - Gegebenenfalls mit F1 [Eintrag rücksetzen] ausgewählte Filterkriterien deaktivieren. - Mit F4 [Anwenden] die Filterauswahl bestätigen. Die Liste Messdatenspeicher wird angezeigt. Zusätzlich werden folgende Informationen angezeigt: - Aktuelle Speicherbelegung - Aktive Filterkriterien (Filter Hinweis: Alternativ können Sie mit der Funktion Selektierte Werte: Auswahl umkehren Messdatensätze ausblenden, die den eingestellten Filterkriterien entsprechen (siehe Abschnitt 11.3.4.2).

  • Seite 95: Filter Invertieren

    Kinetik 11.3.4.2 Filter invertieren <HOME> Konzentration, Extinktion / % Transmission oder Multiwellenlängenmessungen – [Einstellungen] oder [allgemeine Einstellungen] vom Hauptmenü – Messdatenspeicher – [Einstellungen] – Ausgewählte Werte: Auswahl umkehren Mit der Funktion Selektierte Werte: Auswahl umkehren können Sie alle Messdatensätze ausblenden, die den eingestellten Kriterien des Filters entsprechen (siehe Abschnitt 11.3.4).

  • Seite 96: Ergebnisse Löschen

    Speicher Folgende Daten werden angezeigt: - laufende Nummer der Messung. - Messdatum - Messzeit - Anwendername - Speichereinstellung - Analysenname - Probenkonzentrat - Zitierform - Verdünnungsrate - Extinktion - Drücken Sie F2 [Liste], um zur Ergebnisübersicht zurückzugelangen. 11.3.5 Ergebnisse löschen Es gibt verschiedene Wege, um Ergebnisse zu löschen.

  • Seite 97: Speicher Löschen

    Kinetik Wählen Sie « OK » oder « Abbrechen» 11.3.5.2 Speicher löschen <HOME> Konzentration, Extinktion / % Transmission oder Multiwellenlängenmessungen – [Einstellungen] oder [allgemeine Einstellungen] vom Hauptmenü – Messdatenspeicher – [Einstellungen] – Delete memory (all values) Es werden alle gespeicherten Daten gelöscht. - Wählen Sie «...

  • Seite 98: Kopieren Einer Ergebnisdatei

    Speicher - Wählen Sie « OK » oder « Abbrechen» 11.3.6 Kopieren einer Ergebnisdatei Sie können Dateien mit Messdaten auf verschiedene Arten auf externe Medien kopieren, um sie z.B. außerhalb des Photometers zu sichern: Einzelne Dateien auf einen USB-Speicher kopieren. Alle Dateien auf einen USB-Speicher kopieren.

  • Seite 99: Kopieren Aller Dateien Auf Einen Usb-Speicher

    Kinetik - Bestätigen Sie mit <Start/Enter>. - Drücken Sie <STORE>, um das Speicherdialogfeld zu öffnen. - Drücken Sie F1 [Speicherort]. - Wählen Sie « USB Speicher». - Ändern Sie gegebenenfalls den Namen. - Bestätigen Sie mit <Start/Enter>. 11.3.6.1.3 Extinktion/Transmission, Konzentration, Multi-Wellenlängen Modus <HOME>...

  • Seite 100: Dateien Auf Einen Pc Kopieren

    Speicher - Bestätigen Sie mit <Start/Enter >. Die innere Ordnerstruktur des Spetralphotometers wird im USB-Speicher angelegt. Die einzelnen Dateien mit Messdatensätzen werden in Unterordnern nach Messmodus getrennt aufgelistet. 11.3.6.3 Dateien auf einen PC kopieren Sie können Messdaten auf einen PC kopieren, nachdem diese im csv-Format gesichert wurden. Messdaten im csv-Format lassen sich direkt in Tabellenkalkulationsprogramme wie z.

  • Seite 101: Benutzerverwaltung

    Benutzerverwaltung 12 Benutzerverwaltung Es gibt ein voreingestellten Benutzername und Password - Benutzername: Administrator - Password: admin Achten Sie auf Leerzeichen und Groß-/Kleinschreibung. Die Funktion der Benutzerverwaltung ist nur für Anwender der Benutzergruppe Administrator verfügbar. Ein Administrator kann: - die Benutzerverwaltung für das Spektralphotometer aktivieren oder deaktivieren. - einzelne Anwenderkonten einrichten, bearbeiten oder löschen.

  • Seite 102: Benutzerverwaltung Aktivieren/Deaktivieren

    Benutzerverwaltung 12.3 Benutzerverwaltung aktivieren/deaktivieren Das Aktivieren der Benutzerverwaltung ist für jeden Benutzer möglich. Bei deaktivierter Benutzerverwaltung besitzt jeder Benutzer Administratorrechte. Das Deaktivieren der Benutzerverwaltung ist nur für Benutzer der Benutzergruppe Administrator möglich. Ist die Benutzerverwaltung aktiviert, muss sich ein Benutzer am Gerät anmelden. Der angemeldete Benutzer ist je nach Benutzergruppe mit bestimmten Rechten ausgestattet.

  • Seite 103: Benutzerkonten Einrichten, Bearbeiten Oder Löschen

    Benutzerverwaltung - « OK » wählen und bestätigen. Die Benutzerverwaltung ist deaktiviert. Jeder Benutzer besitzt Administratorenrechte. Hinweis Wird die Benutzerverwaltung von einem Benutzer der Benutzergruppe Administrator deaktiviert, gehen alle eingerichteten Benutzerkonten verloren. Das Passwort für den Administrator wird auf "admin" rückgesetzt. 12.4 Benutzerkonten einrichten, bearbeiten oder löschen Bei aktivierter Benutzerverwaltung kann ein Benutzer mit Administratorrechten Benutzerkonten verwalten.

  • Seite 104: Benutzerkonto Bearbeiten

    Benutzerverwaltung 12.4.2 Benutzerkonto bearbeiten <HOME> [Allgemeine Einstellungen] – Benutzerverwaltung – [Ändern] Bei Änderung eines Benutzerkontos können Zugehörigkeit zu einer Benutzergruppe und Passwort geändert werden. Nur ein Benutzer mit Administratorenrechten kann diese Änderungen durchführen. Ein Benutzerkonto auswählen. Zum Bearbeiten des Benutzerkontos F4 [Ändern] drücken. Das Auswahlfeld für die Benutzergruppe (Administrator / Benutzer) öffnet sich.

  • Seite 105: Benutzerkonto Löschen

    Benutzerverwaltung 12.4.4 Benutzerkonto löschen <HOME> [Allgemeine Einstellungen] – Benutzerverwaltung – [Löschen] Wählen Sie ein Benutzerkonto aus. Drücken Sie F3 [Löschen], um das Benutzerkonto zu löschen. Eine Sicherheitsabfrage erscheint Bestätigen Sie die Sicherheitsabfrage. Das Benutzerkonto ist gelöscht. 13 Verschiedene Einstellungen 13.1 Sprache einstellen <HOME>...

  • Seite 106: Datum Und Uhrzeit Einstellen

    Verschiedene Einstellungen 13.2 Datum und Uhrzeit einstellen <HOME> – [Allgemeine Einstellungen] - Datum/Uhrzeit Das Menü Datum/Zeit ist geöffnet. 1 Mit « ▲ » und « ▼ » « Datum » wählen und mit <START·ENTER> bestätigen. Es öffnet sich das Eingabefeld für das aktuelle Datum. 2 Mit <0...9>...

  • Seite 107: Displayeinstellungen

    Benutzerverwaltung 13.3 Displayeinstellungen <HOME> – [Allgemeine Einstellungen]] - Displayeinstellungen Hier können Sie die Displayhelligkeit den Lichtverhältnissen anpassen. 1 « Helligkeit » wählen und bestätigen. Ein Schieberegler für die Helligkeit erscheint.   2 Mit < >< > den Displaykontrast einstellen und mit <START/ENTER> bestätigen. 3 Mit <ESC>...

  • Seite 108: Betriebszähler Der Lampe

    Verschiedene Einstellungen 13.5 Betriebszähler der Lampe Das Photometer zählt die Betriebsdauer der Lampe. Die Information über die Betriebsdauer der Lampe finden Sie im Menü Info. Die dort angegebene Zahl entspricht beim UviLine 6000 der Anzahl der Betriebsstunden der Halogenlampe. Der Zähler des UviLine 7000 zählt hingegen Blitzauslösungen der hier verbauten Xenonlampe.

  • Seite 109: Timer

    Benutzerverwaltung 13.7 Timer Das « Timer » Menü ermöglicht es, im Speicher eine Wartezeit vor einer Messung zu hinterlegen (Bsp.: Inkubationszeit). Der « Timer » funktioniert wie eine Stoppuhr. - Drücken Sie F3 Taste [Edit] zur Eingabe der Verzögerunszeit. - Drücken Sie F1 Taste [Start] zum Start der des Timers. - Drücken Sie F2 Taste [Stop] zum Stopp des Timers.

  • Seite 110: Softwareupdate

    Verschiedene Einstellungen 13.8 Softwareupdate Mit einem Software- und Methodenupdate halten Sie Ihr Photometer immer auf dem neuesten Stand. Hinweis: Software- und Methodenupdates dürfen nur Benutzer der Benutzergruppe Administrator durchführen. Das Update umfasst  die neueste Firmware (Gerätesoftware)  neue oder geänderte Methodendaten Die Übertragung auf das Photometer kann einfach über ein USB-Speichermedium als Zwischenspeicher erfolgen.

  • Seite 111: Wartung

    Wartung 14 Wartung 14.1 Lampe wechseln In diesem Kapitel wird nur der Wechsel der Halogenlampe des UviLine 6000 Spektralphotometers erklärt. Allerdings arbeitet das UviLine 7000 Spektralphotometer mit einer Xenonlampe, deren Lebensdauer die des Gerätes übersteigt. Sollte die Lampe vorzeitig nicht mehr funktionieren, kontaktieren Sie bitte den Service von SI Analytics®...
  • Seite 112 Wartung Fig. 12 Austausch der Halogenlampe 3. Die elektrische Steckverbindung (3) lösen. Eventuell erfordert das Lösen einen hohen Kraftaufwand. 4. Die beiden Rändelschrauben (4) lösen und das defekte Lampenmodul (5) entfernen. 5. Das neue Lampenmodul mit den Rändelschrauben befestigen. Dabei muss die metallbeschichtete Seite der Platine nach außen, d.

  • Seite 113: Batterie Für Interne Uhr Wechseln

    Wartung 14.2 Batterie für interne Uhr wechseln Hinweis Verwenden Sie nur auslaufsichere Alkali-Mangan-Batterien. Wenn Sie das Photometer während des Wechselns eingeschaltet lassen oder die neuen Batterien innerhalb von einer Minute einlegen, nachdem Sie die alten Batterien entfernt haben, bleiben Datum und Uhrzeit im Photometer erhalten. Fig.

  • Seite 114: Was Tun, Wenn

    Wartung 14.4 Was tun, wenn …? 14.4.1 Maßnahmen bei Küvettenbruch WARNUNG Küvetten können gefährliche Stoffe enthalten. Bei freigesetztem Inhalt die Sicherheitshinweise in der Packungsbeilage beachten. Gegebenenfalls entsprechende Schutzmaßnahmen treffen (Schutzbrille, Schutzhandschuhe etc.). VORSICHT Photometer nicht umdrehen, um die Flüssigkeit auszugießen! Hierbei kann die Flüssigkeit mit elektronischen Bauteilen in Berührung kommen und das Photometer beschädigen.

  • Seite 115: Fehlerursache Und -Behebung

    Wartung 14.5 Fehlerursache und -behebung Das Spektralphotometer lässt sich nicht einschalten Ursache Behebung – Das Stromkabel ist nicht angeschlossen – Schließen Sie das Stromkabel korrekt an Akustisches Signal bei Tastendruck Ursache Behebung – andere Taste drücken. Taste aktuellen Betriebszustand keine Funktion. Messbereich über- oder unterschritten Ursache Behebung...

  • Seite 116: Zubehör Anschließen

    Zubehör anschließen 15 Zubehör anschließen 15.1 Kommunikationsschnittstellen Fig. 14 Rückseite des Gerätes mit Anschlüssen 1: RS232C Anschluss. 2: USB-A Anschluss. 3: USB-B Anschluss. 15.1.1 RS232C-Schnittstelle Verbinden Sie die RS232-Schnittstelle wie folgt mit den Geräten:  PC: über handelsübliches Nullmodemkabel  Drucker: über handelsübliches RS232-Druckerkabel Die Kabel erhalten Sie zum Beispiel in einem Computer-Fachhandel.
  • Seite 117 TABLE OF CONTENT 1 Remarks ........................121 Information ..........................121 Warning and safety instructions ..............122 General ......................123 Technical Data ........................123 About navigation inside the user’s manual ................124 Overview ......................125 Overview of the device ......................125 Keyboard ..........................
  • Seite 118 Kinetics mode ....................193 10.1 General..........................193 10.2 Method programming ......................194 10.3 Method saving ........................196 10.4 Method deletion ........................196 10.5 Method selection ........................197 10.6 Method application ........................ 198 10.7 Method editing ........................200 10.8 Kinetics treatment ......................... 201 10.9 Printing curve ........................

  • Seite 119: Remarks

    Remarks 1 Remarks The information contained in this document may be the object of patents or patent applications by Xylem Analytics Germany GmbH. The possession of this document does not confer any license to such patents. ® The following names are SI Analytics registered trademarks throughout the world.

  • Seite 120: Warning And Safety Instructions

    Warning and safety instructions 2 Warning and safety instructions  Always make sure that the instrument is connected on the good voltage (Between 100 – 240V 50-60Hz).  When substances dangerous for health and environment are used, the laboratory or site rules, where the instrument is installed must be followed.

  • Seite 121: General

    General General 3.1 Technical Data UviLine 5000 UviLine 6000 UviLine 6100 Wavelenght range 320-1100 nm 320-1100 nm 320-1100 nm Technology Single beam Single beam Reference beam Light source Halogen Halogen Halogen Spectrale bandwidth 6 nm 4 nm 4 nm Wavelength accuracy ±...

  • Seite 122: About Navigation Inside The User's Manual

    Warning and safety instructions 3.2 About navigation inside the user’s manual In this operating manual, the introductory navigation steps leading to individual menus or dialogs are clearly shown in a gray box. The box indicates a section of the menu tree. Starting point of the description is always the main menu, which can be reached with the <HOME>...

  • Seite 123: Overview

    Overview 4 Overview 4.1 Overview of the device Fig. 15 Front of the meter with control elements 1: Cover of the cell compartment 2: Cell compartment 3: Keyborad 4:.LCD graphic screen Fig. 16 Back of the meter with the interfaces 5: Connection for power supply 6: RS232C plug 7: USB-A plug...

  • Seite 124: Keyboard

    Overview 4.2 Keyboard 4.2.1 Overview Fig. 17 Keyboard 1: F1 to F4 function keys (functions which depend on the menu) 2: Fix function keys. 3: Alphanumeric key block. 4.2.2 Keys function Designation Function <ON/OFF> Switch the spectrophotometer ON and OFF <HOME>...
  • Seite 125 Overview Function keys F1 to F4 The function keys F1 to F4 have different functions depending on the operating situation. The current functions are displayed in the function key menu at the bottom edge of the display. 4.2.3 Use of alphanumeric keyboard Numerals, letters, punctuation marks and special characters are entered with the alphanumeric keypad of the meter or using an external keyboard.

  • Seite 126: Display

    Start up 4.3 Display Fig. 18 Screen 1: Status line (actual status, date and time). 2: Displaying area for the menus or measurement results. 3: Menu for function keys. 4.4 Cuvettewell Fig. 19 (a) Cuvette well without cuvette holder (UviLine 5000) Fig.

  • Seite 127: How To Install The Cuvette Holder

    Start up 4.5 How to install the cuvette Holder The cuvette holder is quickly install thank to a special system named “Quick lock” Fig. 21 (c) Cuvettes well with cuvette holder - Set the cuvette holder in position (Quick lock system above the hole inside the cuvette well). Fig.

  • Seite 128: Start Up

    Start up 5 Start up 5.1 Packaging The UviLine spectrophotometers are supplied with:  Power pack connection cable incl. adapters (international use).  Buffer batteries 4 x AA manganese alkaline.  User’s manual / operating instructions.  10 mm cell Packing: This photometer is sent out in a protective transport packing.
  • Seite 129 Start up Warning The line voltage of the usage location must fulfill the specifications stated on the power pack. Always use the supplied 12 V original power pack only. Abb. 24 Connection of power supply 3. Connect the miniplug of the power pack to the socket (1) of the spectrophotometer. 4.

  • Seite 130: Language Setup

    Start up 5.2.4 Language set up During the first start up, the operator is guided directly to the language setting. 1. With « ▲ » and « ▼ » keys, select the language. 2. Confirm the choice with <START·ENTER> key. The language is selected.
  • Seite 131 Start up 1. With « ▲ » and « ▼ » keys, select one option from the menu. Confirm this option with <START·ENTER> key. The input field for the current date pops up. 2. Enter the current date with <0...9> keys and confirm. The input field closes.
  • Seite 132 Start up During self-test, different parts of the spectrophotometer are checked. If the test is OK, the symbol is displayed on the corresponding line. This self-test includes: – tests of the memory, processor, interfaces, filter and lamp. – checking of the wavelength calibration. After the end of the self-test, the screen displays the main menu.

  • Seite 133: Warm-Up Time

    Start up 5.2.7 Warm-up time After switching on the photometer requires a warm-up time of 15 minutes. Reproducibility of measurement data is restricted during the warm-up time. Therefore, do not measure during the warm-up time. During the warm-up time, a progress bar appears on the display next to the date. The progress bar disappears as soon as the warm-up time is over.

  • Seite 134: Concentration Mode

    Concentration mode Concentration mode 6.1 Method programming <HOME> - Concentration – [New method] or [Last used] - If necessary, come back to the main menu with <HOME> key. - Select with « ▲ » and « ▼ » keys, the « Concentration » mode. - Enter in the concentration mode: - Confirm with <START ENTER>...
  • Seite 135 Concentration mode - Press F1 key [New method]. It displays: The following parameters can be modfied: * Number Automatic classification of methods (From 1001 to 1100). * Wavelength 320 – 1100 nm for UviLine 5000/6000 190 – 1100 nm for UviLine 7000 * Resolution From 0 to 3...
  • Seite 136 Concentration mode * Calibration curve There are several possibilities: – To measure the standard solutions. – To enter the equation of the calibration curve or the factor value. – To simulate measurements while entering of the couples of Absorbance/Concentration values Select an option and press F4 key [Next].
  • Seite 137 Concentration mode * Standard conc 1 Enter the concentration of standard 1. Remark It is possible to add other standards (Maximum 10) by pressing F2 key [Add] and to enter their concentration. To delete a standard, select it with « ▲ » and « ▼ » keys and press F3 key [Delete]. When all standards are entered, press F4 key [Next] to continue.
  • Seite 138 Concentration mode - Press F4 key [Next]. It displays: For the choice of the blank and the possibility to add some standards, proceed as before. When the standards are entered, press F4 key [Next] ENTER FORMULA - Press F4 key [Next]. It displays: Enter a function as: C = a5.A + a4.A...

  • Seite 139: Method Storage

    Concentration mode Example: Use of a K factor K (C = a1A) a0 = 0 a1 = K (factor) a2, a3, a4, a5 = Zero Example: straight line regression (C = a1A + a0) a0 = bias a1 = slope a2, a3, a4, a5 = Zero Example: third degree curve (Nitrate test in sea water) –...

  • Seite 140: Method Application

    Concentration mode - Press F1 key [Setup]. It displays: - Select « Delete method » with « ▲ » and « ▼ » keys and press <START ENTER> key. 6.4 Method application 6.4.1 With standard solutions 6.4.1.1 Measurement When standard (s) are entered, press F4 key [Next]. It displays:...
  • Seite 141 Concentration mode - Press F3 key [Measurement] to start the measure. - Press on <ZERO BLANC> key to perform the zero of the meter. - Install the blank (if necessary) inside the cuvette holder. - Start the blank measurement (if this one was programmed) by pressing <START ENTER> key.
  • Seite 142 Concentration mode It is possible, in the event of an error, to refuse the value and to measure again. Press then on F2 key [Discard]. - Then remake measurement while pressing on <START ENTER> key. It is also possible, if the solution is unstable, to measure it again several times. The software will make the average of the various measured values.
  • Seite 143 Concentration mode - Install the first standard to be measured - Press F3 key [Measurement]. It displays: - Start measurement of the first standard by pressing <START ENTER> key. As for the blank, the operator can reject measurement (F2 key [Discard]) or make several times the measurement of the same standard (F1 key [Next meas.]) and preserve the average value.
  • Seite 144 Concentration mode - Press on F4 key [Next]. NOTE: If the programming of standards concentration is not increasing or decreasing in a monotonous way or if the measurement of the blank and standards absorbances is not, also increasing or decreasing in a monotonous way (see example below), the spectrophotometer will display an error prompt (see below) Increasing and monotonous absorbances No monotonous absorbances...
  • Seite 145 Concentration mode 6.4.1.2 Calibration curve displaying After confirmation of the value measured with F4 key [Next] the calibration curve is displayed. F1 key [Back] It allows to the user, in the event of error, to return back to the analysis programming and to modify the a quiring way of the values to make the curve (standards measurement, use of the curve equation or entry of the Concentration/absorbance couples).That also enables him to change the standards concentration.
  • Seite 146 Concentration mode These limits are materialized by an arrow « ▼ » on the concentration axis. Any value under or above limits fixed by the operator will be declare as > or < to the limits, but absorbances will be displayed (see example under).
  • Seite 147 Concentration mode 6.4.1.3 Point deletion To delete a point press F1 key [Back]. It will display once again: - Press F4 key [Next]. It displays: - Select the point to delete with « ▲ » and « ▼ » keys. - Delete the point by pressing F3 key [Delete].
  • Seite 148 Concentration mode - Press on F4 key [Next]. During this stage, it is always possible to measure a standard once again. - Select the standard to measure again. - Press F3 key [Measurement] to start the standard measurement. - Press F4 key [Next] to display the curve. - To set back the removed standard, press F4 key [Back].
  • Seite 149 Concentration mode - Measure the concentration of this standard once again, or enter its absorbance following the curve building mode selected.
  • Seite 150 Concentration mode 6.4.1.4 Calibration curve printing - Press the <PRINT> key. UviLine xxxx 7449001 1.14 WILLY 1001 Nitrate 0.9 / 75.3 mg/L 500 nm f(x) = 0.03207x + 0.0427 R² = 0.9993 Messbereich : 0.00 _ 30.00 mg/L 6.4.1.5 Method saving The method is stored automatically 6.4.1.6 Sample measurement - Press <ZERO BLANK>...
  • Seite 151 Concentration mode - Press < START ENTER> key to start sample measurement. If the operator does not want that the samples absorbance is displayed at the same time as the concentration, he has to select it in the [Setup] menu. - Press on F1 key [Setup].
  • Seite 152 Concentration mode - Proceed as the same way to display again the samples absorbance. NOTE: The symbol at the end of « Display absorbance » means that the absorbance will be displayed at the same time as their concentration.
  • Seite 153 Concentration mode 6.4.1.7 Printing results - Press <PRINT> key to send data on printer. UviLine xxxx 7449001 1.16 Willy Time of measurement: 3/20/2008 16:28:23 Method: Nitrate Measured value: >30.00 mg/l Sample absorbance: 1.119 Time of measurement: 3/20/2008 16:28:23 Method: Nitrate Measured value: 17.50 mg/l Sample absorbance:...
  • Seite 154 Concentration mode …………… When the dilution factor is entered, confirm with <START ENTER> key. It displays: The dilution factor (i.e.: [1 + 1]) is displayed on the top left part of the screen. NOTE: This dilution factor will be maintained with the value entered by the operator for all measurements to come.
  • Seite 155 Concentration mode The symbol [SB] appears at top left corner of the screen and stays here and will remain all the time that this option is selected or that the operator did not leave the analysis in progress or the mode of concentration measurement. - Insert the first sample blank and run the measurement by pressing <START ENTER>...
  • Seite 156 Concentration mode 6.4.2 With value pairs - Press on F4 key [Next]. - Enter, with keyboard, the absorbance values of the blank (if necessary) and the one of each standard. - Press F4 key [Next]. It displays then the calibration curve. From this point, the continuation proceeds as if the operator had measured the standards.
  • Seite 157 Concentration mode 6.4.3 With a formula When the formula is entered, press F4 key [Next]; It displays: From this point, the continuation proceeds as if the operator had defined his calibration curve. See paragraph 7.4.1.6.

  • Seite 158: Method Editing

    Concentration mode 6.5 Method editing <HOME> Concentration, – Select method – [Setup] – Edit method - Enter in « Concentration » mode. - Select a method with « ▲ » and « ▼ » keys, then confirm with <START ENTER> key. - Press F1 key [Setup].

  • Seite 159: Absorption / Transmission Mode

    Absorption / Transmission mode 7 Absorption / Transmission Mode 7.1 General The absorbance or transmittance is measured respectively without the use of any methods. All settings are configured during measurement. The absorbance or transmittance can alternatively be measured against the air or against a reference solution determined by the operator.

  • Seite 160: Measurement

    Absorption / Transmission mode 7.2 Measurement - Press F2 key [Wavelength] to enter a new wavelength. - Press <ZERO BLANK> key to start the zero measurement. - Press <START ENTER> key to start the sample measurement It displays: Absorbance and transmittance are displayed. - Press <START ENTER>...

  • Seite 161: Printing Results

    Absorption / Transmission mode 7.3 Printing results - Press <PRINT> key to print the results. UviLine xxxx 7449001 1.14 Administrator Time of measurement: 07/01/2008 14:05:46 Wavelength: 525 nm Measured value: 0.278 52.8 % 7.4 Saving results <HOME> Absorption / % transmission –...

  • Seite 162: Multi Wavelengths Mode

    Multi wavelengths mode 8 Multi wavelengths mode 8.1 Measurement principle This measuring mode allows making different calculations on a sample measured at several wavelengths (ratio, Allen correction, …). It also makes it possible to have the absorbance value of a solution read at several wavelengths (up to 10). 8.2 Calculation examples Determination of DNA purity index DNA purity index is given by the ratio of absorbance read at 260 nm on the absorbance read at 280 nm with...
  • Seite 163 Multi wavelengths mode - Confirm with <START ENTER> key. It displays: - Press F1 key [New method]. It displays: - Enter here general data of the method. The next number of method available is already registered as next number of analysis to be used. To fill the fields with entry, it is possible to proceed as follows: - Fill the entire empty fields with entry ones after the others.
  • Seite 164 Multi wavelengths mode - Press the key F2 [Method list] to select a method already recorded - Press the F3 key [Delete] to remove the method completely. - Press the F4 key [Next] to confirm all the entries and to pass in the following page. - Press F2 key [Add] to add additional wavelengths.
  • Seite 165 Multi wavelengths mode Add optional variables by pressing the F2 key [Add] Press F4 key [Next] to confirm all the entries and to pass in the following page. Enter know the equation by using operators and variables...

  • Seite 166: Method Storing

    Multi wavelengths mode The programmed equation is displayed Press F4 key [Next] to confirm all the entries and to pass in the following page. - Enter a condition if required - Press on F4 key [Next] to complete the programming. The method is now stored 8.4 Method storing The method is automatically stored in the memory.
  • Seite 167 Multi wavelengths mode - Select « Edit method » with « ▲ » and « ▼ » keys and confirm with <START ENTER> key. - Press F3 key [Delete]. - Answer « YES » to the message « Delete method? ». The method will be deleted.

  • Seite 168: Method Selection

    Multi wavelengths mode 8.6 Method selection <HOME> Special Multi-wavelengths – Select method The method list is displayed. Methods are ordered by method number. Method selection: - Select a method with « ▲ » and « ▼ » keys. The active selection is displayed in reverse video. - Accept the selection with <START·ENTER>...

  • Seite 169: Method Application

    Multi wavelengths mode 8.7 Method application <HOME> Special Multi- wavelengths – Select method - Select a method with « ▲ » and « ▼ » keys and confirm with <START·ENTER> key. It displays: - Press <ZERO BLANK> key. Zero is performed at the programmed wavelengths. Then it displays: - Press <START ENTER>...
  • Seite 170 Multi wavelengths mode The spectrophotometer runs the measurement automatically. - Press on F3 key [Transmission] to have the transmission values (%). It displays at the same time the absorbance values (or transmittance values) of the sample read at the different wavelengths.

  • Seite 171: Printing Results

    Multi wavelengths mode 8.8 Printing results UviLine xxxx 7449001 1.14 Administrator Time of measurement: 07/01/2008 14:05:46 Method: 2002 Measured value: 1.02 1.000*A(260 nm) Function: R=------------------------- 1.000*A(280 nm) 35.57 Raw values A(260 nm) = 0.586 A(280 nm) = 0.572 8.9 Method editing <HOME>...

  • Seite 172: Spectrum Mode

    Spectrum mode Spectrum mode 9.1 General The Spectrum mode makes it possible to measure and record the Absorption and Transmission values according to the wavelength. The wavelength range can be freely selected inside the spectrophotometer measuring range. The measurement step is 1 nm. Baseline A baseline has to be recorded before a spectrum is recorded.

  • Seite 173: Method Programming

    Spectrum mode 9.2 Method programming <HOME> Spectrum – [Setup] - Press on F1 key [Setup]. If the operator doesn’t change the acquisition parameters any more, they will be, by fault, identical to the ones displayed above. * Start wavelength From 320 nm for the UviLine 5000/6000 From 190 nm for the UviLine 7000...

  • Seite 174: Saving Method

    Spectrum mode 9.3 Saving method <HOME> Spectrum – [Setup] - Parameters programming - [Save] - [Location] - Enter in spectrum mode. - Press on F1 key [Setup] to enter inside the programming parameters sub-menu. - Program parameters. - Press on F2 key [Save]. - Press on F1 key [Location].

  • Seite 175: Method Selection

    Spectrum mode - Select the method to be deleted with « ▲ » and « ▼ » keys. - Press on F2 key [Delete]. The method is deleted. 9.5 Method selection <HOME> Spectrum – [Setup] - [Open] - Enter in spectrum mode. - Press on F1 key [Setup] to enter inside the programming parameters sub-menu.

  • Seite 176: Measurement Application

    Spectrum mode 9.6 Measurement application <HOME> Spectrum A message which contains instructions to follow is displayed. - Press on F1 key [Setup]. - Enter the method parameters (see paragraph 10.2). - Press on F4 key [Apply] to pass the following step. - Start the baseline measurement by pressing <ZERO BLANK>...
  • Seite 177 Spectrum mode The spectrophotometer memorizes the baseline. Wait until the end of measurement. It displays: - Insert the sample inside the cuvette holder. - Close the cover. - Press <START ENTER> key to start the measurement. When the spectrum is finished, it displays the following message: - Press <START ENTER>...

  • Seite 178: Spectrum Editing

    Spectrum mode - To print, with <PRINT> key, the spectrum on a connected printer as a graphic. - To record, with <STORE> key, the spectrum as a “*.csv” file. As the memory location, it is possible to select the spectrophotometer (Internal DataB folder) or a connected USB memory at the USB-A connection (USB memory).
  • Seite 179 Spectrum mode 9.7.3 Zoom - Press on F3 key [Zoom]. The zoom window appears. – Press F1 key [Original], at any time, to come back to the original view of the spectrum. The bottom left corner of the zoom window is marked by a small black square. Adjusting the zoom window: –...
  • Seite 180 Spectrum mode Leaving the zoom view: - Press on <ESC> key to come back to the spectrum original view. 9.7.4 Manual change of absorbance scale <HOME> Spectrum, – [Open] – [Setup] – Scaling - Manual - Press on F1 key [Setup], select « Scaling » and then « Manual » to determine manually the absorbance scale (Y axis).
  • Seite 181 Spectrum mode It detects automatically the peaks (maximum) and the valleys (minimum). Manual input - Enter the minimum distance between minimum and maximum. REMARK: More the difference between minimum and maximum will be small, more peaks and valleys will be listed.
  • Seite 182 Spectrum mode 9.7.5.2 Mark points <HOME> Spectrum – [Edit] - Mark points This function makes it possible to the operator to mark on the spectrum a particular point with its coordinates (Absorbance Wavelength). - Press on F2 key [Edit]. - Select « Mark points » with « ▲ » and « ▼ » keys. Confirm with <START ENTER> key.
  • Seite 183 Spectrum mode It displays: - Move the cursor along the curve with « ◄ » and « ► » keys. - Press on F4 key [Mark] to display the points coordinates. NOTE: When the operator uses directly « Mark » function, he can mark all points on the curve without exception. If the “Mark”...
  • Seite 184 Spectrum mode 9.7.5.3 Deletion of mark points 9.7.5.3.1 Deletion of individual mark points - Move the cursor along the curve with « ◄ » and « ► » keys. When cursor arrives on marked point, the [Delete] key appears beside [Mark] key. - Press F3 key [Delete] to remove the selected point.
  • Seite 185 Spectrum mode 9.7.5.4 Integral calculation <HOME> Spectrum – [Edit] - Integral Calculate the surface under the curve between two wavelengths [X1, X2] freely chosen by the operators. - Press on F2 key [Edit]. - Select « Surface calculation » with « ▲ » and « ▼ » keys. Confirm with <START ENTER> key. - Press on F3 key [X1] to select left cursor.
  • Seite 186 Spectrum mode 9.7.5.5 Derivative calculation <HOME> Spectrum – [Editl] - Derivative Calculate the derivative of the complete spectrum. For the calculation of the second and the third derivative, it is possible to carry out the function on several times. - Press on F2 key [Edit]. - Select «...
  • Seite 187 Spectrum mode NOTE: The functions as « Zoom », « Mark points », « Integral » and « Derivative » are also available for a derivative curve. A derivative curve can be also recorded in memory with <STORE> key. 9.7.5.6 Spectra comparison <HOME>...
  • Seite 188 Spectrum mode 9.7.5.7 Addition of two spectra <HOME> Spectrum – [Edit] - Add spectrum Add a stored spectrum to the current spectrum. - Press F4 key [Open] and select the first spectrum or use the acquired spectrum - Press F2 key [Edit]. - Select «...
  • Seite 189 Spectrum mode It displays the difference of the two spectra. To come back to the first selected spectrum: - Press on F2 key [Edit]. - Select « Original values » with « ▲ » and « ▼ » keys. Confirm with <START ENTER> key. 9.7.5.9 Division of a spectrum <HOME>...
  • Seite 190 Spectrum mode - Select « Add fixed value » with « ▲ » and « ▼ » keys. Confirm with <START ENTER> key. - Enter the positive or negative fixed value and confirm with <START ENTER> key. It displays the curve added with the constant value entered by the operator. To come back to a normal screen: - Press on F2 key [Edit].

  • Seite 191: Kinetics Mode

    Kinetics mode 10 Kinetics mode 10.1 General The Kinetics function enables the temporal tracing of the absorbance or transmission of a sample at a certain wavelength. For recording, the spectrophotometer carries out single measurements at regular intervals (measuring interval) and stores the measured values as a time function. All measuring parameters are entered by the operator in order to create methods which can be stored, edited and deleted.

  • Seite 192: Method Programming

    Kinetics mode 10.2 Method programming <HOME> Kinetics - New method - Press on F1 key [New method]. It displays: Remark: In kinetics mode, methods are recorded under number from 4001 to 4020. * Number 4001…4020 * Name Name of the method (18 characters). * Mode Absorbance or Transmission * Wavelength...
  • Seite 193 Kinetics mode It is the time interval between two successive single measurements. Format hh:mm:ss (hours:minutes:seconds) Exception: With the setting, Measurements/interval: Max/interval setting, the interval is defined differently (see below). * Delay Time between the start of the recording and the start of the first single measurement. This time allows avoiding the no linear part of a reaction.

  • Seite 194: Method Saving

    Kinetics mode * Factor Factor multiplying the average slope report to the minute. * Units i.e.: µkat (10 characters maximum). * Resolution From 0 to 3 Number of digits, after comma, for the result. - Press F4 key [Complete] to leave the programming. 10.3 Method saving - Methods are automatically saved in memory.

  • Seite 195: Method Selection

    Kinetics mode - Select “Edit method” with « ▲ » and « ▼ » keys. Confirm with <START ENTER> key. - Press F3 key [Delete]. - Answer « Yes » to the following message « Delete method? ». The method is then deleted. 10.5 Method selection <HOME>...

  • Seite 196: Method Application

    Kinetics mode 10.5.1 Limitation of methods list If the list is very long, it is possible to narrow down the methods list and thus make the search easier as follows: - Press on F4 key [Last used]; it is possible to restrict the method list to the ten methods last used. - With the search function, it is possible to search certain character strings in the list.
  • Seite 197 Kinetics mode - Press <ZERO BLANK> key. When zero is done, it displays: - Insert sample. - Press <START ENTER> key to start the measurement. The spectrophotometer starts recording automatically. - Wait the end of measurement. Stopping the recording: - Press on F4 key [Stop] to terminate the recording prematurely. The curve recorded up to this point can be stored and edited (see paragraph 12.8.3).

  • Seite 198: Method Editing

    Kinetics mode - Press on <START ENTER> key to run a new measurement. 10.7 Method editing <HOME> Kinetics, – Select method – [Setup] – Edit method - Enter in « Kinetics » mode. - Select a method with « ▲ » and « ▼ » keys, confirm with <START ENTER> key. - Press F1 key [Setup].

  • Seite 199: Kinetics Treatment

    Kinetics mode 10.8 Kinetics treatment 10.8.1 Printing kinetic curve - Press <PRINT> key to output the kinetic curve to a connected printer as a graphic. 10.8.2 Cursor The cursor consists of a horizontal and vertical line that crosses each other on a point of the curve. A box names the x and y values of the point of the curve.
  • Seite 200 Kinetics mode 10.8.5 « Edit » Menu 10.8.5.1 Slope <HOME> Kinetics – [Open] - [Edit] - Slope Calculation of raw slope (without factor) * Katalytic activity = NO - Press F3 key [Edit]. - Select « Slope ». It displays: * «...
  • Seite 201 Kinetics mode * « Interval » column It is the number of measurement interval. * « Slope [Δ/min] » column It is the slope report to the minute per interval. * « Time [s] » column It is the time at the end of each interval. * Total slope It is the slope, report to the minute, of the straight regression line passing through various points of measurement.
  • Seite 202 Kinetics mode To come back to a normal screen (first selected kinetics curve): - Press on F1 key [Back]. 10.8.5.4 Subtraction of a kinetic curve from one another <HOME> Kinetics - Select method – [Open] - [Edit] - Subtract kinetics Subtract a stored kinetics curve from the current kinetics curve.

  • Seite 203: Printing Curve

    Kinetics mode 10.9 Printing curve - Press <PRINT> key to print the curve on a connected printer. UviLine xxxx 7449001 1.14 Administrator 04/10/2008 14:05:46 4003...

  • Seite 204: Memory

    Memory 11 Memory 11.1 General view Measurement data Saving and exporting Concentration Measurement datasets of these modes are saved with Absorption / % transmission <STORE> or AutoStore in the measured value memory of the spectrophotometer first (1000 locations). Multi-wavelengths The measured value memory is available via the Measurement data memory menu.

  • Seite 205: Management Of Memorized Results

    Memory 11.3 Management of memorized results 11.3.1 Displaying results From main menu <HOME> – [General setup] – Measured value memory From concentration menu <HOME> - Concentration – Choice of a memorized method - [Setup] – Measured value memory From Absorption/Transmission menu <HOME>...

  • Seite 206: Data Format

    Memory If there are more datasets available than can be displayed, the arrows « ▲ » and « ▼ » displayed additionally. 27.03.07 14:00 3.50 mg/l Ni Administrator AutoStore Filter indicates that filter settings are active. In this case, only those datasets are displayed that correspond to the selected filter criteria (see paragraph 12.3.4).

  • Seite 207: Manual Recording

    Memory The printer icon indicates that the display contents can be printed. To print, press <PRINT> key. The complete displayed list is then printed. The filter settings are applied to this printing operation. 11.3.3 Recording results 11.3.3.1 Manual recording After each measurement, it is possible to store the measurement data manually with the <STORE> key. It is stored in the measurement data memory.
  • Seite 208 Memory The symbol at the end of « AutoStore » indicates that the function is active. If this function is not active, it means that data will be saved manually only with <STORE> key. Remark The AutoStore setting is only valid for the measuring modes Concentration and Multi wavelengths. 11.3.4 Filtering results 11.3.4.1 Filtering a results group <HOME>...
  • Seite 209 Memory - Select « Filter » with « ▲ » and « ▼ » and confirm with <START ENTER> key. The setting filter menu appears: - Set the filter criteria. - Press F1 key [Reset entry] if necessary to deactivate any selected filter criteria. - Press F4 key [Apply] to confirm the filter selection.
  • Seite 210 Memory 11.3.4.2 Filters inversion <HOME> Concentration, Absorption / % transmission or Multi-longueurs d'onde – [Setup] or [General setup] from main menu – Measured value memory – [Setup] – Selected values: invert selection With the “Selected values: invert selection” function, it is possible to hide all measurement datasets that correspond to the specified criteria of the filter (see paragraph 12.3.4).
  • Seite 211 Memory Following data are displayed: - memorized sequence number of the result. - measurement date. - measurement time. - operator name. - storage setting. - analyze name. - parameter concentration. - citation form. - dilution rate. - absorbance - Press on F2 key [List] to come back to all results. 11.3.5 Deletion of results There are several ways to delete the results.

  • Seite 212: Memory Deletion

    Memory 11.3.5.2 Memory deletion <HOME> Concentration, Absorption / % transmission or Multi-longueurs d'onde – [Setup] or [General setup] from main menu – Measurement data memory – [Setup] – Delete memory (all values) It will delete all memorized results. - Select « Delete memory (all values) » with « ▲ » and « ▼ » keys and confirm with <START ENTER>...
  • Seite 213 Memory - Select « OK » or « Cancel » 11.3.6 Copying a result file To backup files with measurement data outside the spectrophotometer, it is possible to copy them to external media in different ways. Copying individual files on a USB memory. Copying of all files on a USB memory.
  • Seite 214 Memory - Change the name if necessary. - Confirm with <START ENTER> key. 11.3.6.1.3 Absorption/Transmission, Concentration, Multi-wavelengths mode <HOME> Concentration, Absorbance / % Transmission Multi-wavelengths – [Setup] or [General setup] from the main menu – Measured value memory - Selection of files to be exported - <STORE>...
  • Seite 215 Memory - Confirm with <START/ENTER> key. The entire folder structure of the spectrophotometer is created in the USB memory. The individual files with measurement data are in subfolders separated by the type of measurement data. 11.3.6.3 Exportation data onto a PC It is possible to copy measurement data to a PC after they have been stored in csv format.

  • Seite 216: User Management

    User management 12 User management There are a user name and a password by fault: - User name: Administrator - Password: admin Respect the spaces and the letters size (Capital or small letter). The functions of the user management are only available for users of the user group, Administrator. An administrator can: - activate or deactivate the user management for the spectrophotometer.

  • Seite 217: Activating/Deactivating User Management

    User management 12.3 Activating/deactivating user management Each user can activate the user management function. If the function is deactivated, each user has administrator rights. Only members of the user group, administrator can deactivate the user management function. If the function is active, each user has to log in the spectrophotometer. After the login, the user has certain rights depending on the user group.

  • Seite 218: Creating, Editing, And Deleting A User Account

    User management - Select « OK » and confirm. The user management function is inactive. Each user has administrator rights. REMARK If the user management is deactivated by a user of the Administrator user group, all user accounts that were set up are lost.

  • Seite 219: Changing Password

    User management 12.4.2 Editing a user account <HOME> [General setup] – User management – [Change] At the time of the modification of a user account, it is possible to modify the membership of User group and the Password. Only the user having an Administrator account is authorized to make these changes. 1 Select a user account.

  • Seite 220: Various Adjustments

    User management <HOME> [General setup] – User management – [Delete] 1 Select a user account. 2 Press F3 key [Delete] to delete the user account. A security prompt appears. 3 Confirm the security prompt. The user account is deleted. 13 Various adjustments 13.1 Language selection <HOME>...

  • Seite 221: Setting Date And Time

    Various adjustments 13.2 Setting date and time <HOME> – [General setup] - Date/Time The menu « Date/Time » is opened. 1 With « ▲ » and « ▼ » keys, select an option of the menu. Confirm this option with <START·ENTER> key. The input field which allows entering the current date opens up.

  • Seite 222: Display Settings

    Various adjustments 13.3 Display settings <HOME> – [General setup] - Display settings Here, it is possible to adapt the brightness of the display. 1 Select and confirm « Display settings ». An adjustment system using a cursor is displayed to adjust the screens brightness. 2 Adjust the screen contrast by pressing «...

  • Seite 223: Lamp Servicing Count Down

    Various adjustments 13.5 Lamp servicing count down The photometer counts the operating hours of the lamp. The information on the operating hours of the lamp is given in the “technical data” menu. For UviLine 5000/6000/6100 the number quoted there corresponds to the number of operating hours of the halogen lamp.

  • Seite 224: Timer

    Various adjustments 13.7 Timer This « Timer » menu allows storing in memory a waiting time before to start a measurement (Ex: Incubation time of a reactional mixture). This « Timer » acts like a stop watch. - Press F3 key [Edit] to enter a delay. - Press F1 key [Start] to start the time count down.

  • Seite 225: Software Update

    Various adjustments 13.8 Software update The software and method update is used to continuously update the spectrophotometer. Remark: Only users of the user group, Administrator are allowed to carry out a software and method update. The update comprises  The newest firmware (meter software) ...

  • Seite 226: Maintenance

    Maintenance 14 Maintenance 14.1 Changing lamp In this chapter only the change of the halogen lamp of the UviLine 5000 and 6000 spectrophotometer will be explained. Indeed, the UviLine 7000 spectrophotometer works with xenon lamp which life time approaches the one of the apparatus. Any time, if it prematurely stops working, then contact the services ®...
  • Seite 227 Maintenance Fig. 26 Halogen lamp changing 3 Disconnect the electrical plug connection (3). Disconnecting it might take a lot of effort. 4 Unscrew the two knurled-head screws (4) and remove the defective lamp module (5). 5 Fix the new lamp module with the knurled-head screws. When doing so, the metal-plated side of the PCB must point outward, toward the knurled-head screws.

  • Seite 228: Changing Buffer Batteries

    Maintenance 14.2 Changing buffer batteries Information Only use leak proof alkaline manganese batteries. If you leave the spectrophotometer switched on during the exchange or insert the new batteries within a minute after taking out the old ones, the date and time are retained in the spectrophotometer.

  • Seite 229: What To Do, If

    Maintenance 14.3.1 Cleaning the lenses SI Analytics® advises to regularly check that the 2 lenses inside the cell holder are clean. In order to access the lenses, use the Quick Lock system to take out the accessory inserted in the cell holder (see pictures). If necessary, then proceed to the cautious cleaning of the 2 lenses using a cotton bud lightly soaked with isopropanol.

  • Seite 230: Troubleshooting

    Maintenance 14.5 Troubleshooting The spectrophotometer doesn’t switch on Cause Remedy – The power cable is not connected – Connect correctly the power cable Acoustic signal when operator presses the key Cause Remedy – The key has not function in actual part of –...
  • Seite 231 Maintenance 1: RS232C connection. 2: USB-A connection. 3: USB-B connection. 15.1.1 RS232C port Connect the RS232C interface with the instruments as follows:  PC: with a commercially available zero modem cable.  Printer: with a commercially available RS232 printer cable. The cables are available in specialized computer shops.

  • Seite 233: Hersteller

    Typ / type / type / tipo UviLine 5000 | 6000 | 6100 | 7000 | 7100 Bescheinigung des Herstellers Wir bestätigen, dass oben genanntes Gerät gemäß DIN EN ISO 9001, Absatz 8.2.4 „Überwachung und Messung des Produkts“ geprüft wurde und dass die festgelegten Qualitätsanforderungen an das Produkt erfüllt werden.
