Nutzung des Zusatzrelais
Die Türsprechanlage ist mit einem Schaltkontakt ausgestattet und kann um ein
zweites Relais erweitert werden. Das Relais kann in jedes 2N
Grundmodul eingebaut werden.
Beschreibung
Die Erweiterung der Telefon-Türsprechstelle 2N
Zusatzrelais dient dazu, z.B. einen zweiten Türöffner zeitversetzt zu aktivieren oder
ein externes Gerät zu aktivieren. Das Relais kann auch benutzt werden um per
Passwort ein externes System umzuschalten (Switch wechselt seinen Zustand bis auf
Widerruf). Dank dem Schaltelement - metallisches Wechselspeicher-Relais - ist es
möglich, logische Niederspannungseingänge von z.B. Zauntüren oder Barrieren zu
beeinflussen. Es ist möglich die Kontakte auf "normal offen" (NO) oder "normal
geschlossen (NC) zu schalten.
Achtung:
Versichern Sie sich vor der Installation, dass der Stromverbrauch und die
Grundspannung des anzuschliessenden Gerätes auf "geschlossen" eingestellt sind und
die Spannungen sich innerhalb der vorgegebenen Toleranzwerte befinden (siehe
"Technische Parameter").
Netzspannung 230V darf keinesfalls direkt geschaltet werden !!!

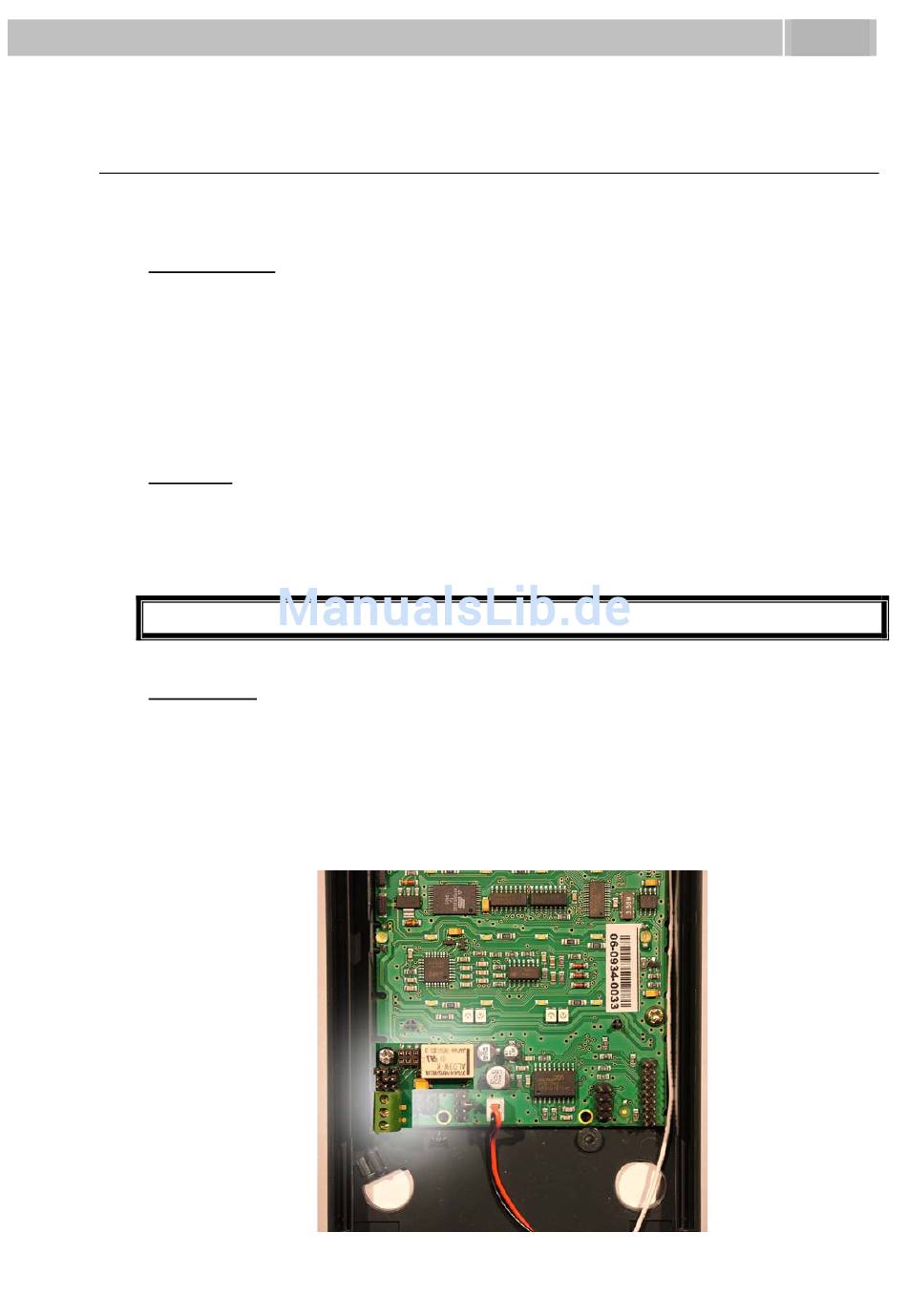

Installation
1. Entfernen Sie die Schraube auf der unteren linken Seite der Grundplatine.
2. Legen Sie das Relais auf die Anschlussform neben der Aussparung für die
Schraube.
3. Benützen Sie einen Abstandsring zwischen Grundplatine und dem Relais,
danach schrauben Sie das Relais mit der mitgelieferten Schraube fest.
Montage – elektrische Installation
®
EntryCom a/b mit einem
®
EntryCom a/b
2.3
26
