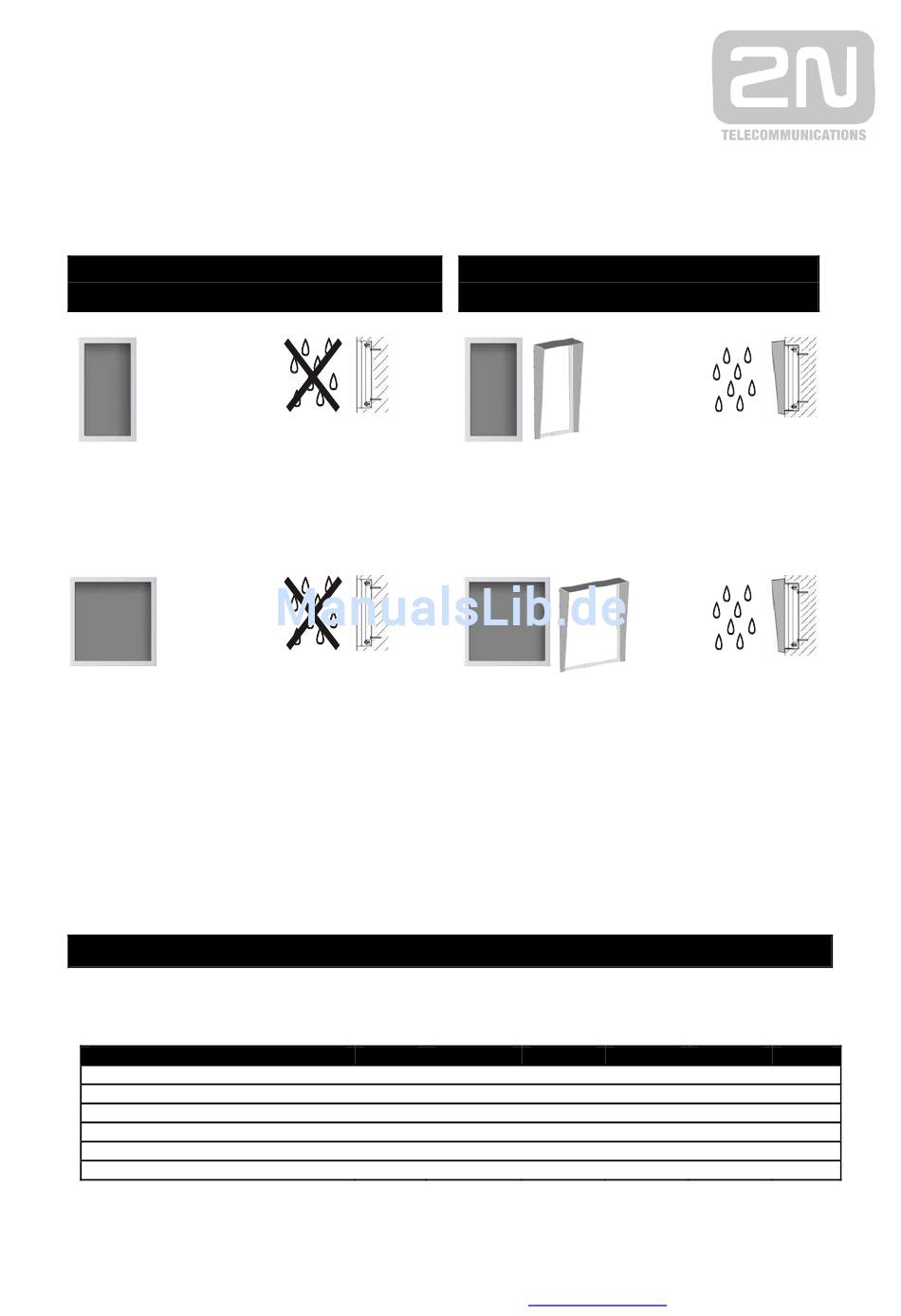

2N EntryCom Montageanleitung

®
2N EntryCom Türsprechstellen
Montagerahmen/ Wetterschutzrahmen
Montage in Gebäuden und
witterungsgeschützer Umgebung
Artikel-Nr.: 9135351D
Gehäuse für Unterputzmontage für 1 Modul
Maße(BxHxT): 125 x 235 x 46mm
Wandaussparung: 110 x 220 x 50 +/- 5 mm
Artikel-Nr.: 9135352D
Gehäuse für Unterputzmontage für 2 Module
Maße(BxHxT): 225 x 235 x 46mm
Wandaussparung: 210 x 220 x 50 +/- 5 mm
Definition Außenmontage = Montageort, an denen das Produkt direktem Regen oder
herunterlaufendem Wasser ausgesetzt ist. Die Montage eines Wetterschutzschutzrahmen ist
Voraussetzung im Außenbereich, sofern das Gerät nicht, durch z.B. einen Dachvorsprung, vor
Wasser geschützt ist. Neben dem hier vorgestellten Zubehör lassen sich auch die Artikel-Nr.:
9135331xxx und 9135332xxx verwenden.
Ausbaumöglichkeiten
Die Anzahl der benötigten Unterputzrahmen ist von der Modulanzahl abhängig und nachfolgender
Tabelle zu entnehmen (alle Maße in mm).
Anzahl der Module
Gehäuse für 2 Module
Gehäuse für 1 Modul
Aussparung ohne Abdeckung
Aussparung mit Abdeckung
Gipsplatte ohne Abdeckung
Gipsplatte mit Abdeckung
2N Vertrieb Deutschland: Keil Telecom Vertriebs GmbH & Co KG, Dohnanyistr. 30, 04103 Leipzig
Telefon: 0341/ 25631740 – Telefax: 0341/ 25631749 – Internet:
Montage im Außenbereich mit
Witterungseinflüssen
Artikel-Nr.: 9135361D
Gehäuse für Unterputzmontage mit Rahmen für
Regenschutz für 1 Modul
Maße (BxHxT): 129 x 240 x 41mm
Wandaussparung: 110 x 220 x 50 +/- 5 mm
Artikel-Nr.: 9135362D
Gehäuse für Unterputzmontage mit Rahmen für
Regenschutz für 2 Module
Maße(BxHxT): 229 x 240 x 41mm
Wandaussparung: 210 x 220 x 50 +/- 5 mm
3 4
1 2
1 -
335 435
339 439
330 430
334 434
www.keil-telecom.de
5 6
2 3
1 -
560 660 785
568 668 797
555 655 780
563 663 792
7 8
3 4
1 -
885
897
880
892
