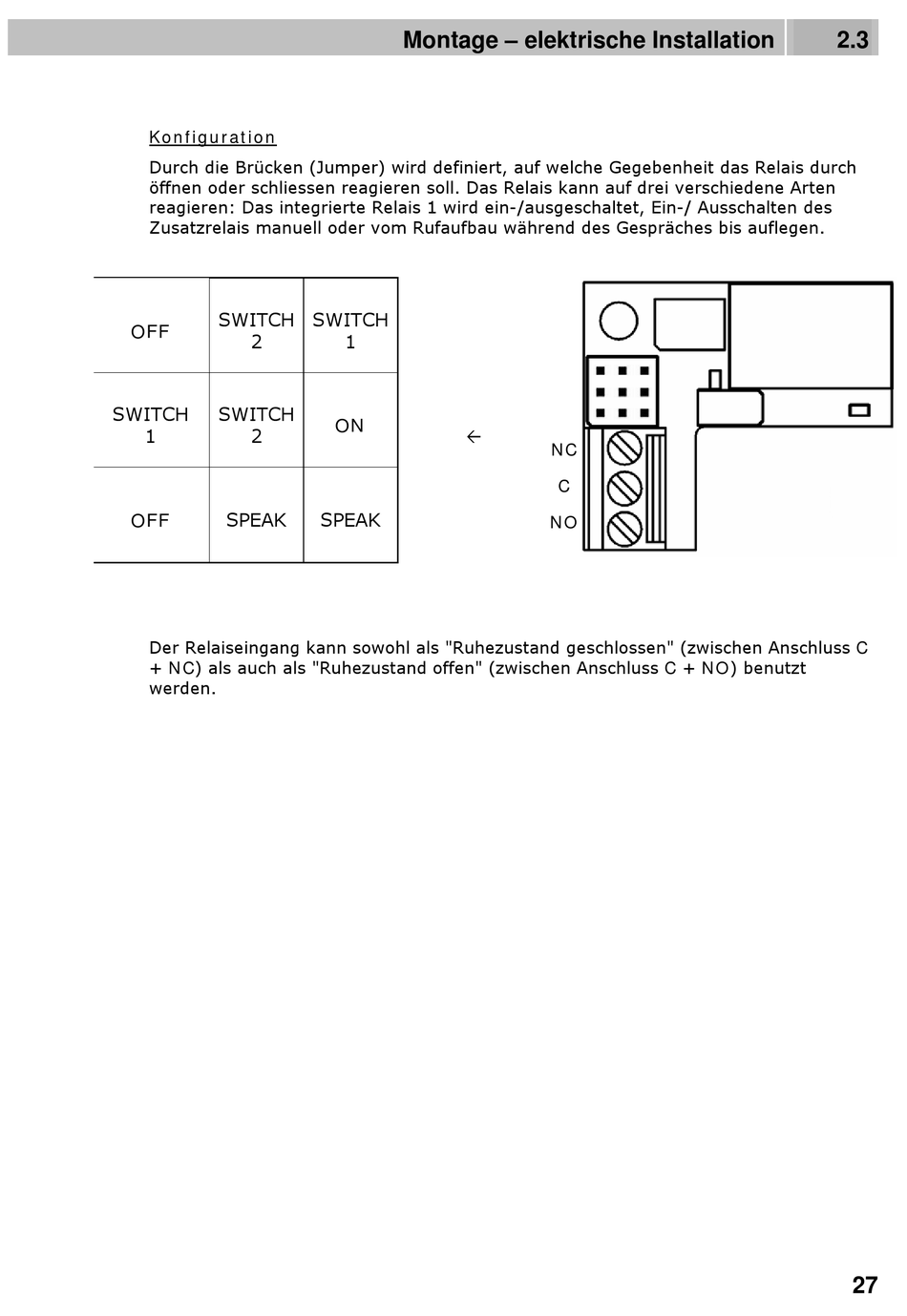

Konfiguration
Durch die Brücken (Jumper) wird definiert, auf welche Gegebenheit das Relais durch
öffnen oder schliessen reagieren soll. Das Relais kann auf drei verschiedene Arten
reagieren: Das integrierte Relais 1 wird ein-/ausgeschaltet, Ein-/ Ausschalten des
Zusatzrelais manuell oder vom Rufaufbau während des Gespräches bis auflegen.
SWITCH
OFF
2
SWITCH
SWITCH
1
2
OFF
SPEAK
Der Relaiseingang kann sowohl als "Ruhezustand geschlossen" (zwischen Anschluss C
+ NC) als auch als "Ruhezustand offen" (zwischen Anschluss C + NO) benutzt
werden.
Montage – elektrische Installation
SWITCH
1
ON
SPEAK
NC
C
NO
2.3
27
