2N EntryCom a/b Bedienungsanleitung Seite 20

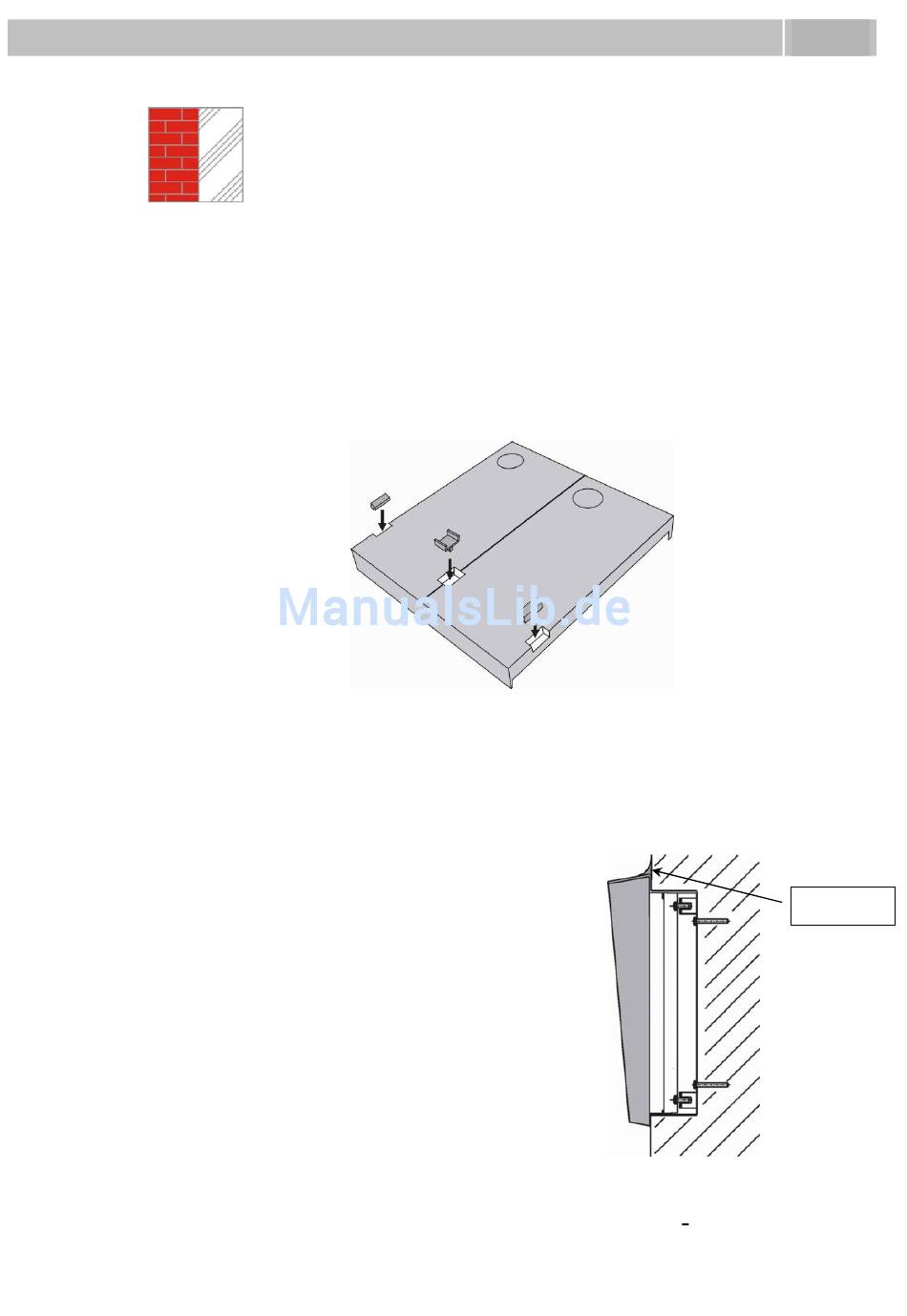

Außenwand mit Isolation
Gehen Sie wie oben erwähnt vor. Die Dübel müssen in die Wand hinter der
Isolation eingelassen werden. Bei Isolation von mehr als 50 mm Stärke sind
längere Schrauben und Dübel nötig. Diese sind nicht im Lieferumfang
inbegriffen.
1. Bohren Sie Löcher in die Wand und benutzen Sie die beiliegenden Dübel.
2. Bei mehreren Modulen verbinden Sie die Rahmen wie abgebildet. Platzieren Sie
das Grundgerät links, die Erweiterungen rechts. Das Verbindungskabel sollte
später installiert werden!
3. Stecken Sie die Abdeckungen auf die unbenutzte Seite wie abgebildet.
4. Wird ein Montagerahmen benutzt, sollte dieser jetzt installiert werden.
5. Schrauben Sie die 2N
Anschlusskabel (Telefonleitung, Türöffner, Netzteil) durch eines der Löcher in das
Grundgerät.
6. Bei einem Montagerahmen versiegeln Sie die oberen Ecken und die Oberkante
mittels Silikon wie abgebildet.
Beachten Sie die folgenden Regeln für die Außenmontage:
Montage – mechanische Installation
®
EntryCom a/b Türstation an die Wand. Führen Sie die
2.2
Silikon
15
