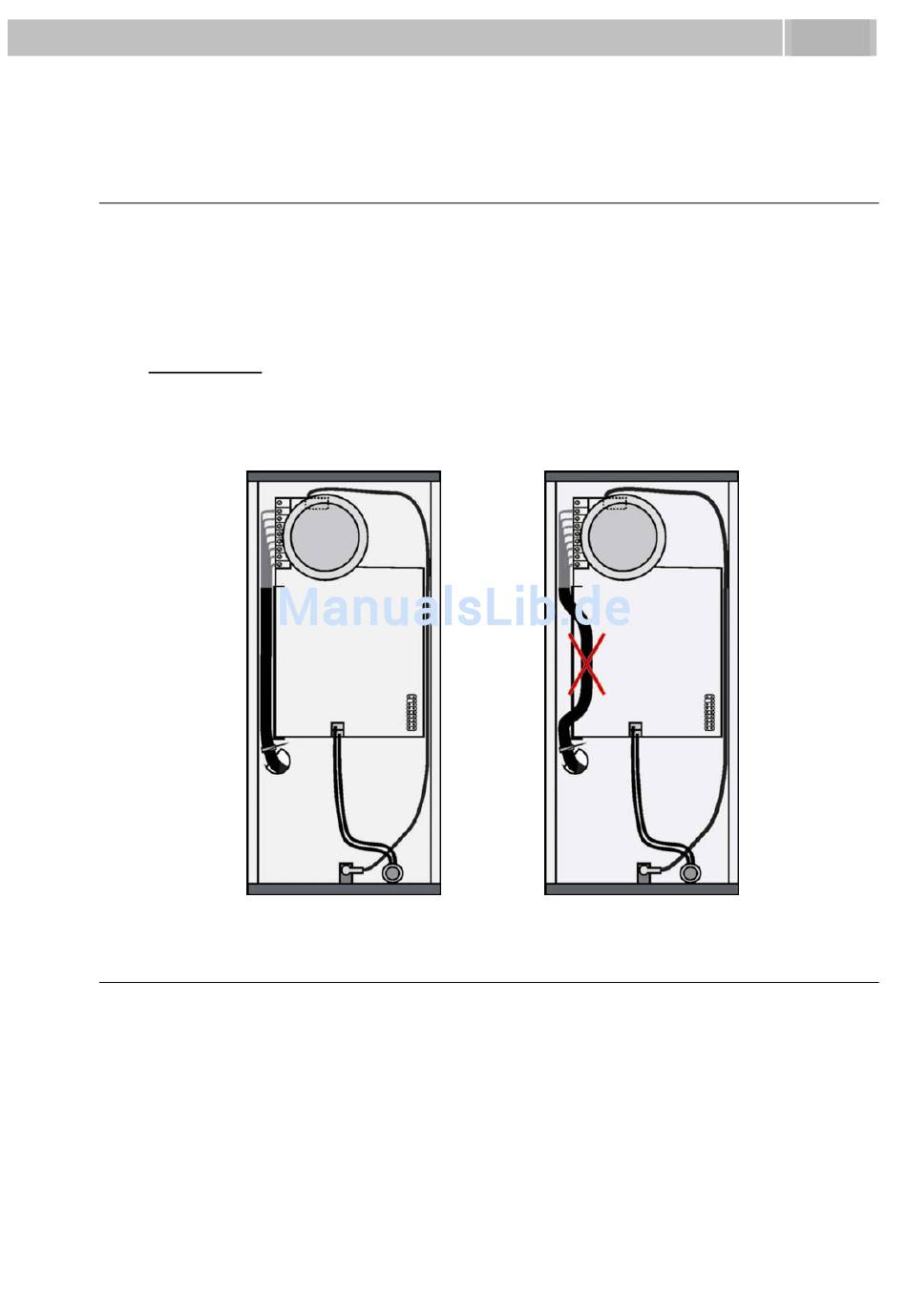

Kabelführung im Gehäuse
Wir empfehlen die Nutzung eines UTP-Kabels (8-fach, ca. 5,5 mm Durchmesser) für
den Anschluss der 2N
der linken Seite der Abdeckung. Wird dieses Kabel mit einem weiteren Kabel
kombiniert (z.B. 2-Draht für Türöffner), legen Sie das 2-adrige Kabel zuerst hinein,
dann das UTP-Kabel um zu verhindern, dass das 2-adrige Kabel herausrutscht.
Bemerkung:
Falsche Position der Kabel kann die Funktion beeinträchtigen. Bevor Sie den Deckel
schließen, überprüfen Sie sorgfältig, ob keine Kabel zwischen der Flachverbindung und
den Tragrippen des unteren Teils des Deckels geführt sind.
Anschluss der Erdungsklemmen
Jede Person, die mit der Türsprechanlage in Kontakt kommt, kann elektrostatische
Ladung mit Spannung von einigen 1000 Volt tragen. Sobald sie z.B. mit einem Finger
die Metallplatte der Türsprechanlage berührt, springt ein Funke über. Die Aufgabe der
Erdungsklemme ist, das Erzeugnis vor dieser Entladung zu schützen. Wenn sie
angeschlossen ist, wird die Ladung von der Front direkt in den Boden geleitet und läuft
nicht über die Stromkreise der Türsprechanlage.
Montage – elektrische Installation
®
EntryCom a/b. Drücken Sie das Kabel in den Kabelkanal auf
2.3
24
