Ethernet Anschluß; Anschluß Des Türöffners - 2N EntryCom IP Bedienungsanleitung

Caution
Achten Sie darauf das die Kabel in dem Schlitz auf der linken Seite nach

unten geführt werden. Die 2N EntryCom IP Abdeckung muß sich leicht
aufsetzen lassen. Siehe Bild2.7 auf Seite 25.

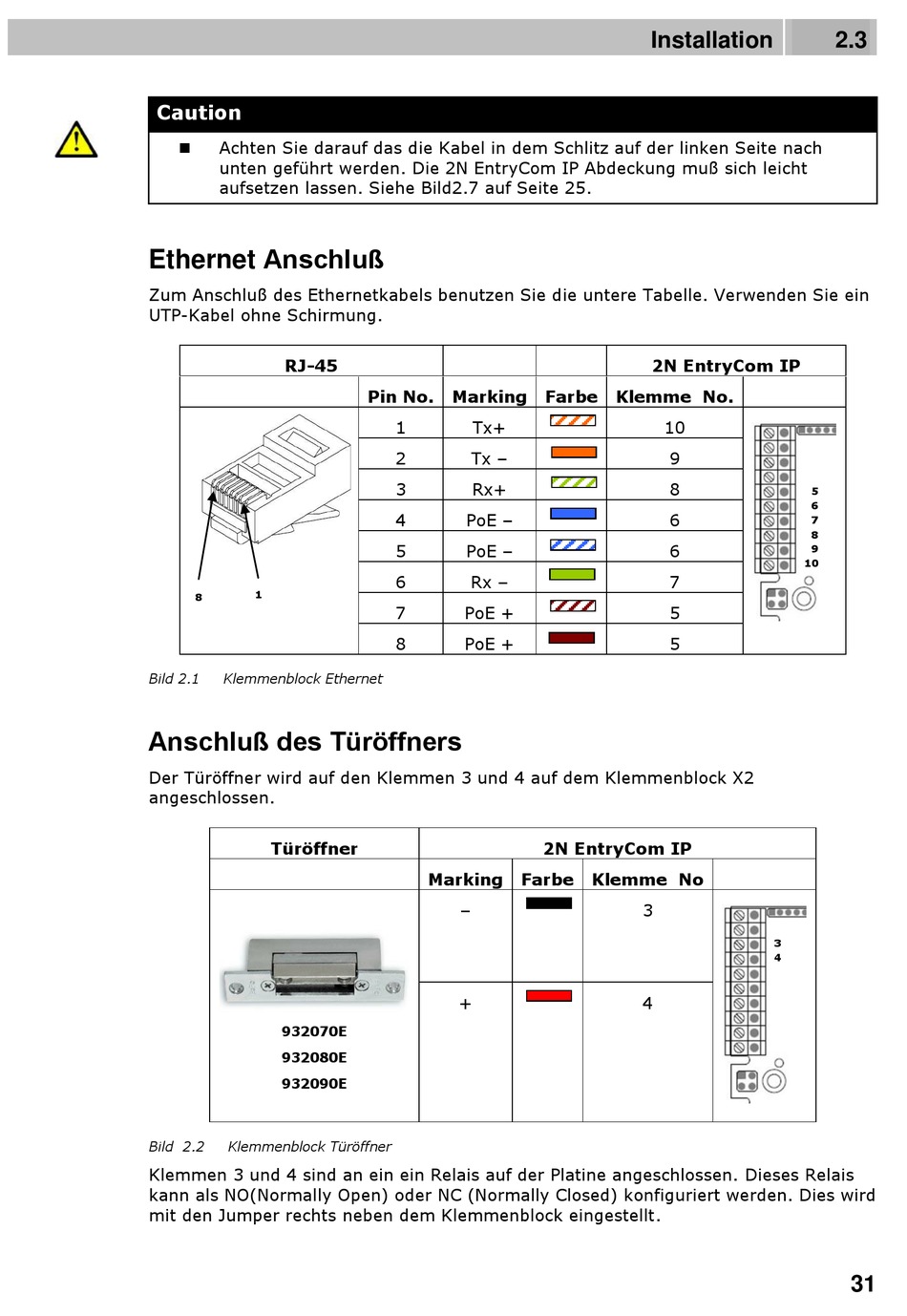

Ethernet Anschluß
Zum Anschluß des Ethernetkabels benutzen Sie die untere Tabelle. Verwenden Sie ein
UTP-Kabel ohne Schirmung.
RJ-45
1
8
Bild 2.1 Klemmenblock Ethernet
Anschluß des Türöffners
Der Türöffner wird auf den Klemmen 3 und 4 auf dem Klemmenblock X2
angeschlossen.
Türöffner
932070E
932080E
932090E
Bild 2.2 Klemmenblock Türöffner
Klemmen 3 und 4 sind an ein ein Relais auf der Platine angeschlossen. Dieses Relais
kann als NO(Normally Open) oder NC (Normally Closed) konfiguriert werden. Dies wird
mit den Jumper rechts neben dem Klemmenblock eingestellt.
Pin No. Marking
1 Tx+
2 Tx –
3 Rx+
4 PoE –
5 PoE –
6 Rx –
7 PoE +
8 PoE +
Marking Farbe
–
+
Installation
2N EntryCom IP
Farbe Klemme No.
10
9
8
6
6
7
5
5
2N EntryCom IP
Klemme No
3
4
2.3
5
6
7
8
9
10
3
4
31
