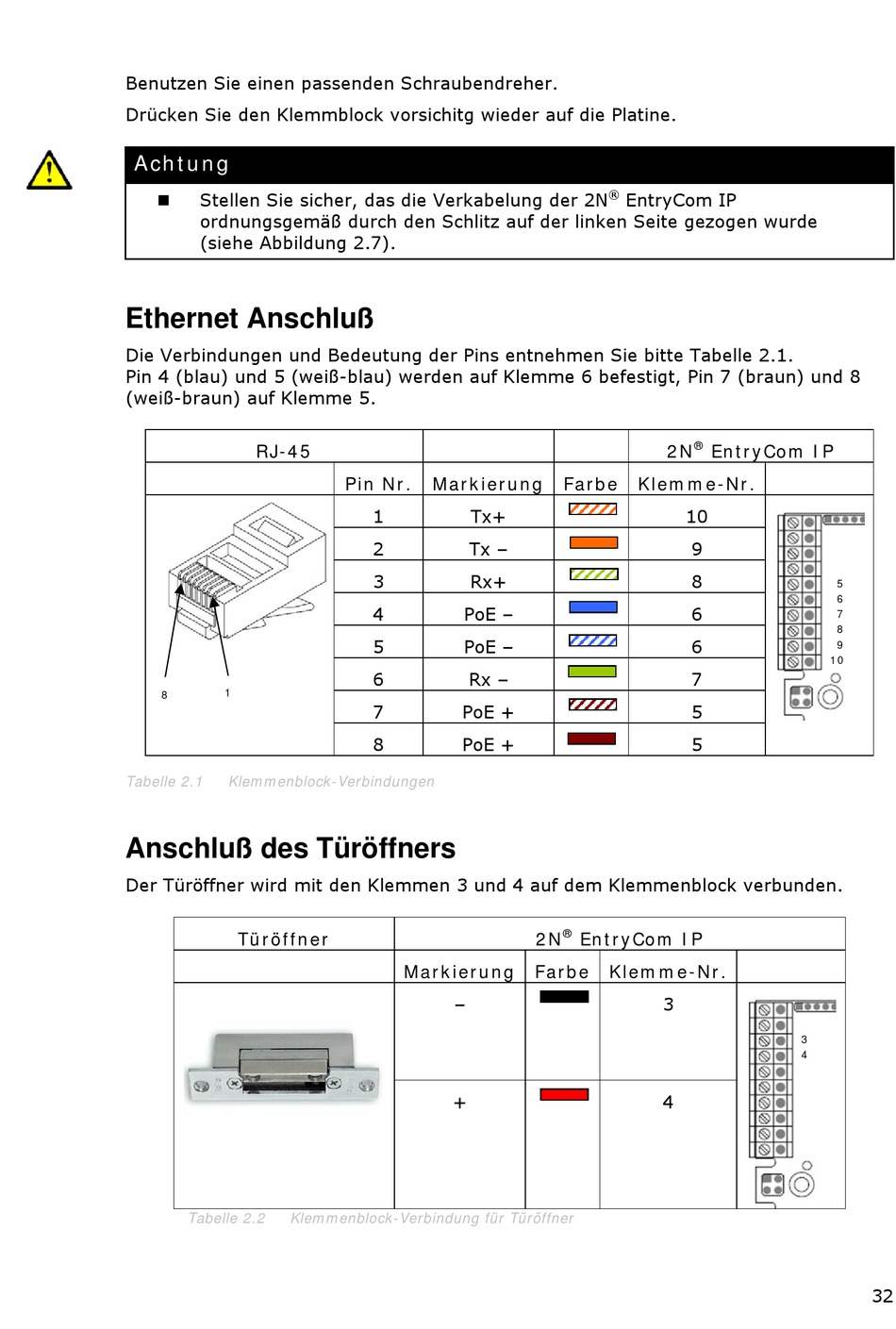

Benutzen Sie einen passenden Schraubendreher.
Drücken Sie den Klemmblock vorsichitg wieder auf die Platine.
Achtung
Stellen Sie sicher, das die Verkabelung der 2N
ordnungsgemäß durch den Schlitz auf der linken Seite gezogen wurde
(siehe Abbildung 2.7).
Ethernet Anschluß
Die Verbindungen und Bedeutung der Pins entnehmen Sie bitte Tabelle 2.1.
Pin 4 (blau) und 5 (weiß-blau) werden auf Klemme 6 befestigt, Pin 7 (braun) und 8
(weiß-braun) auf Klemme 5.
RJ-45
1
8
Tabelle 2.1
Klemmenblock-Verbindungen
Anschluß des Türöffners
Der Türöffner wird mit den Klemmen 3 und 4 auf dem Klemmenblock verbunden.
Türöffner
Tabelle 2.2
Klemmenblock-Verbindung für Türöffner
Pin Nr.
Markierung
1
Tx+
2
Tx –
3
Rx+
4
PoE –
5
PoE –
6
Rx –
7
PoE +
8
PoE +
Markierung
–
+
®
EntryCom IP
®
2N
Farbe
Klemme-Nr.
10
9
8
6
6
7
5
5
®
2N
EntryCom IP
Farbe
Klemme-Nr.
3
4
EntryCom IP
5
6
7
8
9
10
3
4
32
