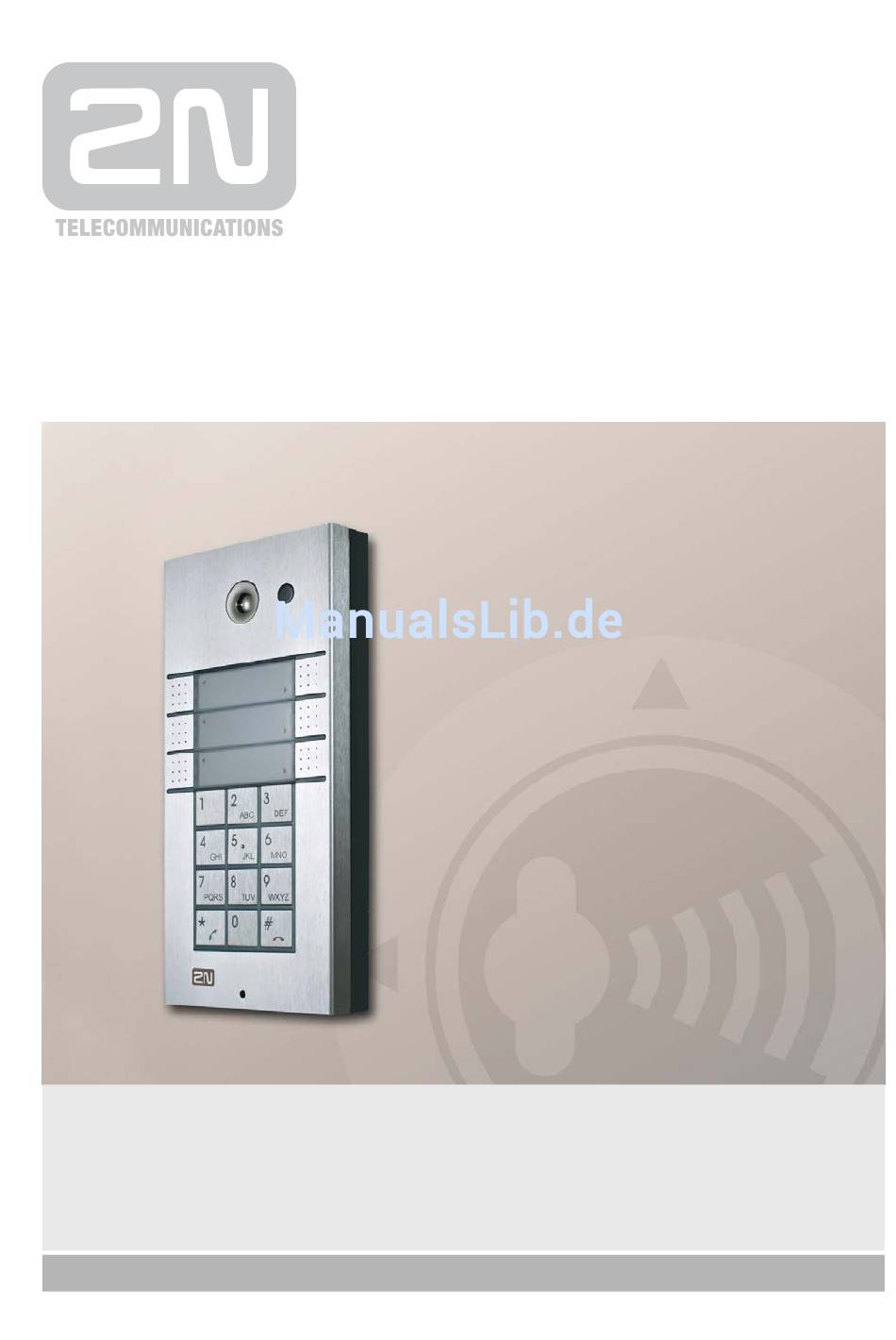

2N
Bedienungsanleitung
Version
Firmware
®

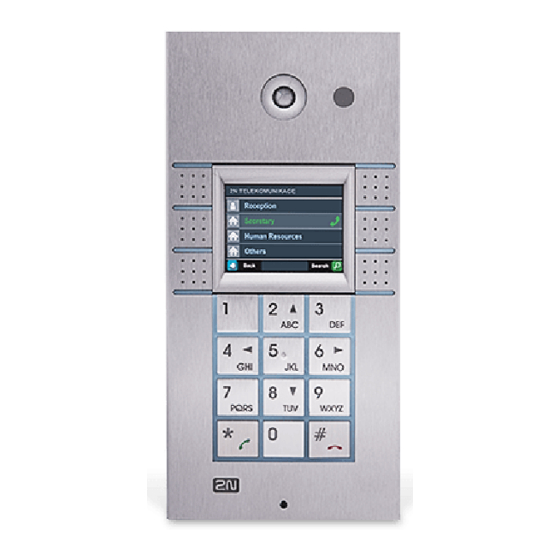

EntryCom IP
IP - Türsprechstelle
1.13.0
1.13.x
www.2N-EntryCom.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für 2N EntryCom IP Basic

  • Seite 1 ® EntryCom IP IP - Türsprechstelle Bedienungsanleitung Version 1.13.0 www.2N-EntryCom.de Firmware 1.13.x...
  • Seite 2 Das Produktportfolio von 2N TELEKOMUNIKACE a.s. beinhaltet GSM und UMTS-Gateways, Business Telefonanlagen, Türsprechstellen und Aufzugnotrufanlagen. 2N® ist eine registrierte Marke von 2N TELEKOMUNIKACE a.s.. Die Produkt- und Markenbezeichnungen sind weltweit eingetragen und geschützt. 2N TELEKOMUNIKACE betreibt eine FAQ Datenbank mit einer Zusammenfassung der am häufigsten gestellten Fragen zu 2N Produkten und Services.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Produktübersicht ............... 6         Produktübersicht ....................... 7   Grundfunktionen ........................ 7   Vorteile im Überblick ......................7   Optionales Zubehör ......................8 ®     EntryCom IP Module und Zubehör ................9   Basismodule ........................9  ...
  • Seite 4 Konfiguration ........................55   IP Adresse – Vergabe über DHCP Server ..............55   IP Adresse – Manuelle Vergabe ..................55 ®   Beschreibung des 2N EntryCom IP Network Scanner ..........56   Login ..........................57   Spracheinstellung......................57  ...
  • Seite 5 Statusinformation - Status Information ................. 116     Bedienung: Interner Benutzer - Control as Viewed by Internal User ......117 ®   Gespräch annehmen - Receiving of 2N EntryCom IP Calls ........117 ®   Anruf - Calling to 2N EntryCom IP ................117  ...
  • Seite 6: Produktübersicht

    Produktübersicht ® In diesem Kapitel finden Sie eine Einführung in die 2N EntryCom IP Produktlinie, die vielfältigen Erweiterungsmöglichkeiten und deren Vorzüge. Inhalt: Produktbeschreibung  ® EntryCom IP Produktlinie und Zubehör  Neuerungen  Legende ...
  • Seite 7: Produktübersicht

    Wandsprechstellen in Gebäuden mit vorhandener Netzwerkstruktur. Die äußerst einfache Einbindung erfolgt über eine Standard-LAN-Verbindung. ® Durch Betätigen eines Klingelknopfes stellt das 2N EntryCom IP Modul eine Verbindung zu einer frei definierbaren Gegenstelle her. Die maximale Anzahl kann bis 54 Tastern mit 8- oder 16-Taster-Modulen erweitert werden.
  • Seite 8: Optionales Zubehör

    Modularer Aufbau  modernes Design, hochqualitativer, rostfreier Edelstahl   Schlanke Bauform  Wasserabweisend sicher gekappselte Tastenbauform  Trennung von Elektronik und Bedienteil  Türöffnersteuerung durch VoIP Telefon  Hintergrundbeleuchtung durch LED-Technologie  DTMF in Anlehnung an RFC2833  Hochwertige Audiokomponenten für beste Tonwiedergabe / Aufnahme ...
  • Seite 9: Entrycom Ip Module Und Zubehör

    ® 1.2 2N EntryCom IP Module und Zubehör Basismodule 9137111(C)D 9137131(C)D 9137161(C)D 1 Ruftaste 3 Ruftasten 6 Ruftasten 9137111(C)KD 9137131(C)KD 9137161(C)KD 9137160(C)KDD 1 Ruftaste 3 Ruftasten 6 Ruftasten + Tastatur + Tastatur + Tastatur 6 Ruftasten + Tastatur + Display...
  • Seite 10: Erweiterungsmodule

    Erweiterungsmodule 9135181D 9135182D 9135310D Erweiterungsmodul Erweiterungsmodul Infomodul 8 Tasten 16 Tasten Hintergrundbeleuchtetes Modul ohne Taster zur Anzeige eines Firmenlogos, Hausnummer usw. Zubehör 9135301 9135311 Ersatzteil Namensschild Infomodul – Namensschild Abdeckung für vier Namensschilder – spart Einzelnamensschilder 9135302 Ersatzteil Namensschild 2-fach Tips Alle Module können ohne Werkzeug mit Beschriftung versehen werden.
  • Seite 11: Vergleichstabelle Basic/Pro Version

    Erlaubt eigene Töne für Statussignale und Klingelton ® Ein Upgrade der 2N EntryCom IP Basic auf die Pro-Version ist mit Kauf der Pro-Lizenz ® jederzeit möglich (Artikel-Nr.: 9137901). Zudem kann die 2N EntryCom IP Basic einmalig 800 Stunden im Pro-Modus als „Trial“ verwendet werden.
  • Seite 12: Montagezubehör

    Montagezubehör Die Anzahl der benötigten Unterputzrahmen ist von der Modulanzahl abhängig und nachfolgender Tabelle zu entnehmen (alle Maße in mm). Anzahl der Module Gehäuse für 2 Module Gehäuse für 1 Modul Aussparung ohne Abdeckung Aussparung mit Abdeckung Gipsplatte ohne Abdeckung Gipsplatte mit Abdeckung 9135331D 9135351D...
  • Seite 13 Die Montage-Kits sind aus rostfreiem Stahl gefertigt. Zur Außenmontage wird die Verwendung von Montage-Kits mit Regenschutz empfohlen. Die Montage-Kits ohne Regenschutz sind für die Montage der Module im Innenbereich vorgesehen. Dadurch ® kann das 2N EntryCom IP Modul ohne nennenswerten Überstand (max. 1 mm) installiert werden. Hinweis Der Unterputzrahmen 9135351D/ 9135352Dist nicht mit dem ...
  • Seite 14: Sicherheitzubehör

    Sicherheitzubehör Vorsicht Die Antivandalismusfront wird mit einem speziellen Unterputzkasten  geliefert, der Unterputzkasten 9135331D ist nicht verwendbar. 9135511KD 9135515D 9135511D Vandalismusschutz Vandalismusschutz Vandalismus- Abdeckung mit Erweiterungsmodul schutz Zahlenfeld und Abdeckung und Abdeckung und Montage-Kit Montage-Kit Montage-Kit Hinweis Diese Kits verleihen den Basis-Modulen einen größeren Schutz. (Bis zu 11 ...
  • Seite 15: Voip Zubehör

    VoIP Zubehör 91378100 91378110 PoE Injektor PoE Switch (4 Port PoE, 4 Port Ethernet) VoIP Videotelefone 91378350 91378900 Grandstream VoIP Videotelefon VoIP Video-Softphone „CounterPath – Bria3“ Elektronische Türöffner Aufgrund unterschiedlichster Türsysteme und Toranlagen ist der elektrische Türöffner bauseitig zu stellen und durch einen Schlosser/ Schlüsseldienst an das entsprechende Schloß- und Schließsystem anzupassen.
  • Seite 16: Sonstiges Zubehör

    RFID Kartenleser für Externer RFID Lizenz für G.729 ® EntryCom IP Einbau Kartenleser für PC (nur 9137xxU und 9137xxD Verbindung via USB Ausführungen) Interface 9134165E 9134166E 9137901 RFID Chipkarte RFID Schlüsselanhänger Lizenz zum Upgrade der ® EntryCom IP Basic in die Pro-Version...
  • Seite 17: Legende

    1.3 Legende Verwendete Symbole Sicherheit Diese Informationen immer befolgen, um Personenschaden zu vermeiden.  Warnung Diese Informationen immer befolgen, um Schäden am Gerät zu  vermeiden. Achtung Wichtige Information für die Systemfunktionalität.  Nützliche Hinweise.  Hinweis Zusätzliche Information. ...
  • Seite 18: Funktion Und Installation

    Funktion und Installation ® Dieses Kapitel beschreibt das 2N EntryCom IP Produkt und seine Installation. Inhalt: Produktbeschreibung  Vorbereitungen  Montage – mechanische Installation  Montage – elektrische Installation  Einbindung externer Module ...
  • Seite 19: Vorbereitungen

    2.1 Vorbereitungen Packungsinhalt Bitte überprüfen Sie anhand der folgenden Liste den Verpackungsinhalt Ihres neuen ® EntryCom IP Produktes: ® 1 x 2N EntryCom IP  1 x Installationshilfe auf CD  1 x Ersatzdichtung  1 x Bohrschablone  1 x Sechskantschlüssel ...
  • Seite 20: Montage - Mechanische Installation

    2.2 Montage – mechanische Installation Montagemöglichkeiten Eine Übersicht über die Montagemöglichkeiten und der dazu benötigten Bauteile finden Sie in der untenstehenden Auflistung. Montagemöglichkeiten Benötigte Bauteile innen, Aufputz ® EntryCom IP innen, Unterputz ® EntryCom IP Montage-Kit mit 1-Module Rahmen 9135351D oder Montage-Kit mit 2-Module Rahmen 9135352D außen, Aufputz...
  • Seite 21: Aufputzmontage

    Zusätzlich ist der Hersteller/ Händler nicht haftbar für Schäden aus Diebstahl, welche an Gebäuden und in Räumen entstehen, die durch das ® vorliegende Produkt mittels eines durch die 2N EntryCom IP gesteuerten Türöffner zugänglich gemacht werden. Das Produkt darf nicht als Anti- Diebstahlsicherung angesehen werden und ist in Kombination mit einer klassischen unabhängigen Schliessvorrichtung zu benutzen.
  • Seite 22 Bohren Sie mit Hilfe der Bohrschablone die Löcher in die Wand und benutzen Sie beiligende Kunststoffdübel. ® Mit dem vorhandenen Sechskantschlüssel die Metallabdeckung der 2N EntryCom IP demontieren. Lösen Sie die unteren Schrauben und entfernen Sie die Frontplatte wie in Abbildung 2.2 aufgezeigt.
  • Seite 23 Führen Sie die Anschlusskabel (Ethernet, Türöffner, Stromversorgung) durch eines der Löcher in das Grundgerät. Warnung ® Ein ebener Montageuntergrund ist für die Montage der 2N EntryCom IP  Grundvoraussetzung. Vermeiden Sie mechanische Spannungen auf der Abdeckung. Eine fehlerhafte Montage auf unebener Oberfläche kann zu Fehlfunktionen des Gerätes führen!
  • Seite 24 Abbildung 2.5 Wetterschutzmontage Abbildung 2.6 Wandmontage ® Entfernen Sie die Schutzfolie vom Display (nur bei 2N EntryCom IP Versionen mit Display). Stellen Sie sicher, dass die Kabel ordentlich im Gehäuse liegen und sie nicht die Montage der Frontplatte behindern. Die drei Halterungen des Lautsprechers müssen genau auf der Platine stecken. Die empfohlene Position ist für eine funktionierende Dichtung notwendig.
  • Seite 25: Wichtige Hinweise Zur Montage Im Außenbereich

    Abbildung 2.7 Verkabelung Abbildung 2.8 Entfernung Namensschilder Abbildung 2.9 Kunststoffabdeckung lösen Abbildung 2.10 Namensschilder einlegen Wichtige Hinweise zur Montage im Außenbereich - Immer Hintergrundbeleuchtung anschließen, diese wird als Heizung genutzt. - Wasser darf nicht entlang der Anschlusskabel in das Gerät eindringen! - Korrekten Sitz der Kabel vor dem Schließen des Gehäuses überprüfen.
  • Seite 26: Namensschilder Und Druck

    Beschriftungen in die dafür vorgesehenen Namensschilder eingelegt werden. Benutzen Sie kein Papier, um Aufsaugen und Eindringen von Wasser zu vermeiden. Beachten Sie, dass der Text nicht die Pfeilhinweise auf den Namensschildern überdeckt. Wir empfehlen die Benutzung einer Vorlage, welche unter www.2n.cz zum Download bereitsteht.
  • Seite 27: Unterputzmontage

    Einzeltasten Doppeltasten 3-Tasten-Version 6-Tasten-Version (ganze Zeile) (horizontal getrennte Zeile) Name 01 Name 01 Name 04 Name 02 Name 02 Name 05 Name 03 Name 03 Name 06 Unterputzmontage Für die UP-Montage ist eine Aussparung in der Wand nötigt: Rahmen für ein Modul: 110 x 220 x 50 +/- 5 Rahmen für zwei Module: 110 x 220 x 50 +/- 5 mm sorgfältiger...
  • Seite 28: Montage Der Antivandalismusabdeckung

    Gipskarton und Verputzplatten Für die Hohlraummontage in einer Gipskartonwand sind auf der Seite des Gehäuses ausklappbare Laschen vorgesehen. Setzen sie das Gehäuse in die Aussparung ein und klappen sie die Laschen aus. Tragen Sie auf der hinteren Seite etwas Silikon auf den Rahmen auf, um ein Verrutschen zu verhindern.
  • Seite 29: Montage - Elektrische Installation

    2.3 Montage – elektrische Installation ® EntryCom IP ist für eine Verbindung (UTP-Kabel) an das Ethernet-Netzwerk vorgesehen (10/100BASE-T). Verwenden Sie ausschließlich ein CAT 5e UTP Kabel für die Verbindung. ® EntryCom IP nutzt zur Stromversorgung die PoE-Technologie (Power over Ethernet). Kein weiteres Kabel ist somit von Nöten. Falls Ihr Netzwerk die PoE- Technologie nicht unterstützt, können Sie einen PoE-Injektor nutzen, Artikel- Nr.
  • Seite 30 – Netzteil Klemmenblock Jumper Konfiguration (ohne PoE) 91341481E 12V / 2A DC Anschluss Lautsprecher – Türöffner Anschluss Display Anschluss Kamera Anschluss Zusatzschaltkontakte Anschluss Anschluss für Mikrofon Erweiterungsmodule ® Abbildung 2.11 Beschreibung der 2N EntryCom IP Anschlüsse, PCB Version 530v2...
  • Seite 31 – Netzteil Klemmblock Jumper Konfiguration (ohne PoE) 91341481E 12V / 2A DC Anschluss Lautsprecher – Türöffner Anschluss Display Anschluss Kamera Anschluss Zusatzschaltkontakte Anschluss Anschluss für Mikrofon Erweiterungsmodule ® Abbildung 2.12 Beschreibung der 2N EntryCom IP Anschlüsse, PCB Versions 535v1, 535v2...
  • Seite 32 Lautsprecher Erweiterungsmodul ® Abbildung 2.13 Beschreibung der 2N EntryCom IP Anschlüsse, PCB Version 535v5 Lage der Anschlussklemmen Der Anschlußblock besteht aus 10 Anschlüssen, die Klemmen sind farblich unterschiedlich. Die Klemmen 5-10 sind zum Anschluß an das Ethernet. Klemmen 3 -4 sind für den Türöffner, Klemmen 1-2 für ein Zusatznetzteil.
  • Seite 33: Ethernet Anschluß

    Benutzen Sie einen passenden Schraubendreher. Drücken Sie den Klemmblock vorsichitg wieder auf die Platine. Achtung ® Stellen Sie sicher, das die Verkabelung der 2N EntryCom IP  ordnungsgemäß durch den Schlitz auf der linken Seite gezogen wurde (siehe Abbildung 2.7).
  • Seite 34: Anschluß Eines Externen Netzteiles

    NO (Normally Open) oder NC (Normally Closed) konfiguriert werden. Dies wird mit dem Jumper rechts neben dem Klemmenblock eingestellt. ® Dort wird auch konfiguriert ob der Türöffner vom Netzteil der 2N EntryCom IP oder von einem externen Netzteil versorgt wird.
  • Seite 35: Konfiguration Spannungsversorgung Und Türöffner

    Konfiguration Spannungsversorgung und Türöffner Dieser Anschluss befindet sich rechts vom Klemmenblock (Tabelle 2.4). Hier werden Türöffnungs- und Stromversorgungsoptionen eingestellt. Stromversorgung Schaltkontakt Jumper Konfiguration Normal Normal Anschlüsse intern extern offen geschlossen 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 Tabelle 2.4...
  • Seite 36 Tabelle 2.5 Konfiguration der Jumper an der Display-Stiftleiste ® Zum Reset auf Werkseinstellung einer 2N EntryCom IP mit Display schieben Sie den Schalter an der rechten unteren Seite des Displays in die Position F_RES. Dies ist nur für Module mit der Platinenversion 535v1 und 535v2 . Füor 535v5 Versionen benutzen sie den Jumper auf X19.
  • Seite 37: Anschluss Des Kartenlesers

    Diese Funktionen verbessern die 2N EntryCom IP Funktionsweise mit einem EM41XX RFID Kartenleser, zwei Relais für externe Schaltungen, zwei logische ® Eingänge sowie RS485 und Wiegand Interfaces. Die aktuelle 2N EntryCom IP Software Version unterstützt nur den Kartenleser und die Relais. Montage Kartenleser ®...
  • Seite 38: Montage - Fertigstellung

    2.4 Montage - Fertigstellung ® Ein Vorteil der 2N EntryCom IP Türsprechstelle ist die einfache Installation von Erweiterungstastenmodulen. Einfacher geht es nicht mehr – die Module werden mit einem einzigen Kabel angeschlossen und zwar kettenweise, d.h. jedes weitere Modul ist mit dem vorhergehenden verbunden. Jedes Modul besitzt zwei Stecker, Eingangsstecker (für Verbindung in Richtung zum Grundmodul der Türsprechanlage)
  • Seite 39: Verbindung Der Module Mit Einem Kabel

    Verbindung der Module mit einem Kabel Das Kabel wird mit jedem Erweiterungsmodul geliefert, beide Enden sind gleich. Die Schaltung ist 1:1. Die Stecker können weder verschoben noch umgekehrt eingesteckt werden, weil sie mit einem sogenannten Schlüssel ausgestattet sind. Das Grundmodul soll immer links sein. Die Module werden „kettenweise“ angeschlossen, d.h.
  • Seite 40: Tastennummerierung

    Tastennummerierung ® Tastennummerierung – Ein-Tasten 2N EntryCom IP mit Erweiterungsfeldern Anordnung ist beim Modell mit Tastatur gleich ® Tastennummerierung – Drei-Tasten 2N EntryCom IP mit Erweiterungsfeldern Anordnung ist beim Modell mit Tastatur gleich...
  • Seite 41: Tastennummerierung - Info Panel

    ® Tastennummerierung – 6 Tasten 2N EntryCom IP mit Erweiterungsfeldern 15 23 31 39 16 24 32 40 17 25 33 41 18 26 34 42 19 27 35 43 20 28 36 44 Anordnung ist beim 21 29 37 45...
  • Seite 42: Die Häufigsten Montagefehler

    Die häufigsten Montagefehler Zur Veranschaulichung der häufigsten Montagefehler ist ein Teil der Kunststoffabdeckung auf nachstehenden Abbildungen entfernt worden, um die Abdichtung des Lautsprechers und der Abdeckung zu analysieren. Der Querschnitt ist für eine bessere Orientierung weiß markiert. FALSCH Ursache: Schlecht angezogene Schraube oder...
  • Seite 43 FALSCH Wenn der Lautsprecher nicht in der richtigen Position sitzt, berührt die Plastikabdeckung den Rand und, bei unvorsichtigem Umgang, kann dies zur Beschädigungen führen. RICHTIG Ordnungsgemäße Verschraubung: Das Gehäuse liegt vollständig auf der Lautsprecherdichtung auf. Der Lautsprecher ist wasserdicht (Mylar- Membrane) und das Wasser kann durch ein kleines Loch ablaufen.
  • Seite 44: Entrycom Ip Konfiguration

    ® EntryCom IP Konfiguration ® Diese Kapitel beschreibt die 2N EntryCom IP Konfiguration. Inhalt: Akustische Signale und Tastaturkonfiguration  Schnellkonfiguration mit Grundfunktionen  Erweiterte Konfiguration ...
  • Seite 45: Konfiguration Und Beschreibung Der Töne Und Tastatur

    Verschiedenes. Interne Programme gestartet: Nach dem Start oder ® ® Neustart der 2N EntryCom IP werden in der 2N EntryCom IP interne Programme gestartet. Ein erfolgreicher Start wird mit dieser Signalfolge quittiert. Verbindung zum LAN, IP Adresse empfangen: Nach ®...
  • Seite 46: Umschaltung Der Grundeinstellung - Feste Ip Adresse

    Gesprächsende: Es kann eine maximale Gesprächsdauer eingegeben werden. Danach wird das Gespräch abgebrochen. Durch Drücken einer Taste auf Ihrem VoIP- Telefon wird die Gesprächsdauer verlängert. ® Ruf vom VoIP-Telefon zur 2N EntryCom IP: Ein kurzer Ton signalisiert die Verbindung. Tabelle 3.1 Liste der Tonsignale Umschaltung der Grundeinstellung –...
  • Seite 47 Umschalten der Grundeinstellung – Statische IP Adresse (Artikel-Nr. 9137111D, 9137111CD, 9137111CKD) ® Bei der 2N EntryCom IP Version mit einer Taste (Artikel-Nr. 9137111D, 9137111CD, 9137111CKD), drücken Sie diese fünfzehn mal in 30 Sekunden nach dem Bestätigungston zum Start der internen Programme...
  • Seite 48: Umschalten Der Grundeinstellung - Dynamische Ip Adresse

    Umschalten der Grundeinstellung – Dynamische IP Adresse Das Umschalten ist wie bereits Beschrieben über das Webinterface oder per Tastenkombination möglich. Die Tastenkombinationen zum Umschalten auf eine dynamische IP Adresse finden Sie in den Abbildung 3.4 – 3.6. Nach dem Reset und der Umschaltung wird der Web Server automatisch gestartet.
  • Seite 49: Webeserver Einschalten

    “dynamische und statische IP Adresse” wechseln. Webeserver einschalten ® Wenn der Webserver der 2N EntryCom IP ausgeschaltet ist kann er durch Drücken einer Tastenkombination aktiviert werden. Diese finden Sie in Abbildungen 3.7 – 3.9. Die Tasten müssen innerhalb von 30 Sekunden nach dem Start der internen Programme gedrückt werden, nach der...
  • Seite 50 Einschalten des Webserver mit den Klingeltasten (Artikel-Nr. 9137111D, 9137111CD, 9137111CKD) ® Bei der 2N EntryCom IP mit 1 Ruftaste (Artikel: 9137111D, 9137111CD, 9137111CKD), muss diese innerhalb von 30 Sekunden 15 mal gedrückt werden, nachdem das Signal der für den Start der “Internen Programme”...
  • Seite 51: Kurzübersicht Der Konfiguration

    Für Windows OS Benutzer: Um die eigene IP zu erfahren geben sie folgendes in der Eingabeaufforderung ein: ipconfig –all. Static IP Adresse ® Geben Sie die der 2N EntryCom IP zugewiesene IP Adresse ein. Network mask Geben Sie die Network Mask ein.
  • Seite 52: Sip Parameter Einstellung

    ® Einstellung des Ports der 2N EntryCom IP zur SIP Signalisierung. Proxy Adresse ® Einstellung der SIP Proxy Adresse, welche von 2N EntryCom IP zum Telefonieren verwendet wird. Proxy port Eingabe des SIP proxy communication ports zur SIP Signalisierung. ®...
  • Seite 53: Telefonbuch Einstellung - Telephone Directory Setting

    Telefonbuch Einstellung - Telephone Directory Setting Das Telefonbuchmenü wird zur Konfiguration der Klingeltasten verwendet. Das Telefonbuch hat 999 Speicherplätze (es werden nur 54 Speicherplätze in der Basissoftware freigegeben bei den Modellen 9137131(CK), 9137161(CK) and 9137111(CK). 999 Speicherplätze werden nach dem Update auf die professional Version unterstützt.
  • Seite 54: Türöffnungseinstellung

    Hier können Sie einstellen wie lange der Türöffner betätigt wird, nachdem ein korrekter Code eingegeben wurde. Lock codes ® Eingabe des Codes zur Aktivierung des Türöffners der 2N EntryCom IP. ® Nach Abschluss der Konfiguration starten Sie die 2N EntryCom IP neu!!! Von nun an ®...
  • Seite 55: Konfiguration

    4. Die Umstellung auf den dynamischen Modus wird Ihnen durch die Töne signalisiert. 5. Warten Sie, bis das Gerät neu gestartet ist. IP Adresse – Manuelle Vergabe ® Sollte kein DHCP-Server zur Verfügung stehen können Sie der 2N EntryCom IP eine feste (statische) IP-Adresse zuweisen: ® 1. Schalten Sie die 2N EntryCom IP ein.
  • Seite 56: Beschreibung Des 2N Entrycom Ip Network Scanner

    Adressen und listet diese in einer Tabelle auf. ® Abbildung 3.12 EntryCom IP Network Scanner Fenster ® Wählen Sie die zu konfigurierende 2N EntryCom IP. Klicken Sie die rechte Maustaste und wählen Sie Browse..., um den Webbrowser zur Konfiguration zu öffnen.
  • Seite 57: Login

    Login ® Geben Sie die IP Adresse der 2N EntryCom IP in Ihren Webbrowser ein. Daraufhin wird ein Loginfenster angezeigt. Der Standardbenutzername und das Standardpasswort sind wie folgt: Username: Admin Password: 2n Sollte das Loginfenster nicht angezeigt werden, überprüfen Sie die eingegebene IP- ®...
  • Seite 58: Information

    Information ® Hier finden Sie Informationen über Ihr 2N EntryCom IP System Abbildung 3.14 Basis Informationen ® Software version – Die derzeitige 2N EntryCom IP firmware Version. Bootloader version – die Bootloader Version. ® Hardware version – die 2N EntryCom IP hardware Version.
  • Seite 59 Video codec – video codec des aktuellen Anrufes. DHCP status – Zeigt an, ob die Erlangung der IP Adresse vom DHCP Server aktiv ist. ® IP address – Die aktuelle IP-Adresse der 2N EntryCom IP. Net mask – die aktuelle subnet mask.
  • Seite 60: Telefonbuch - Telephone Directory

    Telefonbuch - Telephone Directory Um das Telefonbuch einzugeben gehen Sie auf Basic settings –> Phone Book. In das Telefonbuch können Sie 999 Teilnehmer (professional Version) eintragen. In der Regel verwendet man eine Position pro Benutzer. Pro Benutzer können bis zu 3 Telefonnummern eingetragen werden.
  • Seite 61: Grundeinstellungen

    Station name Eingabe einer PC Adresse, zu der Informationen über den aktuellen Anruf gesendet ® werden sollen. Diese Informationübermittlung wird für die 2N EntryCom IP Eye Anwendung genutzt. Damit kann ein zusätzliches Videofenster am PC geöffnet werden, wenn kein Videotelefon angeschlossen ist. Geben Sie die Adresse wie folgt an: ip_address[:port].
  • Seite 62: Teilnehmer Zugangscodes - User Door Lock Codes

    Bei den Basic-Settings – Scheduler kann eingestellt werden, was mit einem Ruf bei aktivem oder deaktivem Teilnehmer passiert. Dies ist nur bei der Professional Version möglich. Teilnehmer Zugangscodes - User Door Lock Codes Hier tragen Sie die Codes für den Türöffner ein, Lock 1 Code ist für das Relais 1 im Gerät, Lock 2 Code für das Zusatzrelais.
  • Seite 63: Kalender - Scheduler

    Kalender - Scheduler Der Kalender hilft Ihnen verschiedene Zeitprofile zu erstellen, z.B. Arbeitszeit, Nacht und Wochenende. In der Grundversion sind 3 Zeitprofile aktiv, in der Professional Version 20. Das Zeitprofil wird über die Einstellung der Uhrzeit und über einen Code aktiviert und deaktiviert.
  • Seite 64: Zeitsteuerungskalender - Profile Time Schedule

    Telefons oder der 2N EntryCom IP Tastatur. Bei nur einem Code schaltet dieser den ® Status um, der Code kann über die Tastatur der 2N EntryCom IP oder über ein Telefon eingegeben werden. Falls kein Code gesetzt ist erfolg die Umschaltung nur über das Zeitprofil.
  • Seite 65: Türöffner Einstellungen - Lock Settings

    Türöffner - Locks Diese Menü ist zur Einstellung der Parameter der Türöffnerkontakte. Look settings 1 und 2 sind in der Grundversion, Look settings 3 und 4 ausschließlich in der Professional Version ansteuerbar. Abbildung 3.17 Einstellung Türöffner Türöffner Einstellungen - Lock Settings Lock enabled Hier wird das Relais aktiviert(Enable) oder deaktiviert(Disable).
  • Seite 66 Lock mode Mit dieser Einstellung wird der Relaiskontakt als Taster oder Wechsler eingestellt. Beim Tastermodus(Monostabile) wird das Relais für eine bestimmte Zeit aktiviert, beim Wechsler(Bistabile) wird das Relais bei jeder Aktivierung umgeschaltet. Switch-on duration Zeiteinstellung für den Tastermodus. Wert 1-120 Sek. Sound signalling Einstellung einer akustischen Bestätigung der Relaisaktivierung.
  • Seite 67 Türcodes aus dem Telefonbuch ist nur mit der Professional Version möglich. Access ® Hier stellen Sie ein ob der Code nur von der 2N EntryCom IP Tastatur, nur vom Telefon oder von beidem (Full) gesendet werden darf. Time profile Zeitprofil der Zugangscodes, bei Benutzung eines Zeitprofils ist außerhalb der...
  • Seite 68: Erweiterte Netzwerkeinstellungen - Advanced Settings - Network

    EntryCom IP im LAN betrieben wird und nicht mit einer öffentlichen IP-Adresse verbunden ist. External IP Adresse ® Hier geben Sie die public IP Adresse für Ihren Router an dem die 2N EntryCom IP ® angeschlossen ist, ein. Wenn die 2N EntryCom IP `s, IP Adresse mit dem Status public besitzt, lassen Sie dieses Feld leer.
  • Seite 69: Datum Und Zeit - Date And Time

    Time zone Hier geben Sie die Zeitzone ein. Diese Einstellung ist zur Umschaltung der Sommerzeit. TZ rule ® Wenn 2N EntryCom IP in einem Gebiet mit nicht hinterlegter Zeitzone verwendet wird, kann hier die Zeitverschiebung (ausschalten der Sommerzeit) spezifiziert werden.
  • Seite 70: Sip Einstellungen - Sip Settings

    Datum und Zeit Einstellung Zeitsynchronisation - Time Synchronisation Use NTP server ® Ein- oder Ausschalten des Zeitservers. 2N EntryCom IP synchronisiert sich bei der Einstellung yes automatisch mit der Internetzeit. NTP server Adresse Hier tragen Sie den Zeitserver ein, dieser ist z.B. time.nist.gov SIP Einstellungen - SIP Settings Hier stellen Sie die SIP Parameter ein.
  • Seite 71: Benutzereinstellung - User Settings

    Abbildung 3.18 SIP Einstellung Benutzereinstellung - User Settings Einstellung der VoIP Netzwerkparameter. Display name Eingabe des Namens der dem Anrufer angezeigt wird. Der Name wird in der oberen rechten Ecke des WEB-Interfaces angezeigt und als Identifikation für den ® EntryCom Netzwerkscanner verwendet. User ID Eingabe des Benutzernamens für die Registrieung.
  • Seite 72: Sonstige Einstellungen - Other Settings

    EntryCom IP Sprechstelle beendet. Einstellung ”0” deaktiviert die Einschränkung. SIP Proxy Settings Proxy Adresse ® Einstellen der SIP Proxy Adresse, welche von 2N EntryCom IP zum Telefonieren genutzt wird. Proxy port Eingabe des SIP proxy communication Ports zur SIP Signalisierung.
  • Seite 73: Einstellung Web Server - Administration Web Server

    Einstellung Web Server - Administration Web Server Konfiguration des Web Server. Web Server Settings Web server Hier können Sie die Webserver Verwaltung ein- und ausschalten. Die Änderung wird nach Neustart der Anlage angezeigt. Um den Webserver einzuschalten, folgen Sie den Anweisungen im Menüpunkt “Webeserver”. Web server port Einstellung des Webserver communication Port.
  • Seite 74: Audio

    Access Passwords Admin password ® Eingabe des Passwortes für die 2N EntryCom IP Konfiguration über den Webserver. Bestätigen Sie das Passwort im “Confirm password” Feld. Audio ® EntryCom IP Audioeinstellung. Abbildung 3.20 Audio Parameter Einstellung Lautsprechereinstellung - Speaker Settings Master volume Lautstärke aller Töne und Sprachansagen.
  • Seite 75: Mikrofoneinstellungen - Microphone Settings

    Lautstärke der Töne für Statusänderungen. Key beep volume Lautstärke der Tastentöne. Lock open volume Lautstärke des “Tür geöffnet” Signaltones. Call tones Lautstärke des Wahltones, des Klingeltones und des Besetzttones, welche die ® EntryCom IP erzeugt. Ringing Lautstärke des Ringtones für ankommende Anrufe. Ankommende Anrufe werden nur signalisiert, wenn die automatische Rufannahme ausgeschaltet ist.
  • Seite 76: Audio Codecs

    Einstellung der Audio Codecs. Bevorzugte Codecs - Preferred Audio Codecs ® Einstellung der audio codecs für die 2N EntryCom IP. Wählen Sie zwischen G.711 (PCMA oder PCMU), L16 oder G.729 aus. Der Codec auf Coice 1 hat die höchste Priorität. Die Lizenz des Codec G.729 ist unter Artikel Nr. 9737902 erhältlich.
  • Seite 77: Übertragungsqualtität - Transmission Quality Settings

    Übertragungsqualtität - Transmission Quality Settings Jitter compensation Stellen Sie die Länge des Puffers zur Jitterkompensation ein. Diese werden durch variable Verzögerungen zwischen eingehenden RTP Paketen verursacht. Ein längerer Puffer ergibt bessere Übertragungsqualität bei höherer Verzögerung (Hall). Quality of Service - QoS DSCP for audio Einstellung der Priorität des Audio Transmitting Packets im Netzwerk.
  • Seite 78: Dtmf Senden Und Empfangen - Dtmf Receiving And Sending

    DTMF senden und empfangen - DTMF Receiving and Sending Einstellung wie DTMF Signaltöne gesendet und empfangen werden. 1. Empfangen als Audio / Senden als Ton – überträgt die DTMF-Signale als Signal im Audiokanal. Diese Einstellung funktioniert nicht in Fällen in denen eine hohe Datenkompression vorhanden ist, wie z.B.
  • Seite 79 Hier stellen Sie das Bildformat ein, das gesendet wird. Die Auflösung beträgt zwischen QCIF (176x144) bis VGA (640×480). Frame rate ® Geben Sie ein wie hoch die Bildwiederholungsrate sein soll, die von 2N EntryCom IP an das VoIP Netzwerk gesendet wird. Video bit rate ®...
  • Seite 80: Streaming

    Polycom phone compatibility Hier stellen Sie die Kompatibilität mit SDP messages von manchen Polycom und ® Cisco Telefonen her. Mit der Aktivierung dieses Modus wird 2N EntryCom IP keine “sendonly flag in the codec specification for video streams” senden. Streaming Diese Funktion benötigt eine Professional Lizenz.
  • Seite 81: Qualitätseinstellung - Quality Settings

    Enable audio stream Aktiviert (Enable) Audio im RTSP Stream. Enable video stream Aktiviert (Enable) Video im RTSP Stream. Abbildung 3.24 Video Streaming Einstellung Qualitätseinstellung - Quality Settings QoS DSCP for video Geben Sie hier die Priorisierung der Videodaten im Netzwerk ein. Dieser Wert wird in das ToS (Type of Service) Feld im IP packet header (bits 8–16) kopiert.
  • Seite 82: Videostreamingeinstellung - Video Codec Settings

    Qualität, eine hohe Bitrate erhöht die Netzwerkbelastung. Video packet size Paketgröße der RTP Pakete. VLC Einstellung für Videostreaming - VLC Set-Up for ® Streaming Video from 2N EntryCom IP Installation des VLC Media Player (hier: Version 0.9.4). Folgendes Fenster erscheint nach Start des Programms: Abbildung 3.25 VLC Media Player Hauptfenster Wählen Sie die Quelle für das Abspielen des Videos aus! Media->Open...
  • Seite 83 In der Netzwerkeinstellung wählen Sie RTSP Protokoll und fügen die IP ® Adresse des 2N EntryCom IP Gerätes, welches das Videosignal sendet, ein. (hier: 192.168.3.175). Abbildung 3.27 RTSP Stream IP Adresse Einstellung Wenn Sie die Eingabe mit “OK” bestätigen erscheint folgendes Fenster mit der Videoübertragung.
  • Seite 84 Abbildung 3.29 Show Playlist Die Wiedergabeliste führt die gesehenen Videostreams auf (hier: IP Adresse 192.168.3.175). Abbildung 3.30 Playlist Fenster Wiedergabeliste speichern, Playlist –> Save playlist to file... menu. Abbildung 3.31 Playlist Speichern Ab sofort, wann immer Sie das Programm öffnen, wird der Videostream des ausgewählten Gerätes angezeigt.
  • Seite 85: Jpeg Videoeinstellung - Jpeg Video Setting

    Abbildung 3.32 Streaming Video Empfang JPEG Videoeinstellung - JPEG Video Setting Anonymous access Sie können ein JPEG video von jeder IP Adresse ohne Authentifizierung herunterladen. Ansonsten geht dies nur nach Authentifizierung oder während eines Gespräches, wenn Activated by Call eingestellt ist. Call activation Einstellen, ob das JPEG-Video bei einem Anruf zur Verfügung steht.
  • Seite 86: Automatisches Update - Auto Update

    Achten Sie darauf, dass dabei der Anonymous access aktiv ist. Sie können den Download auf eine Taste beim Snom 820/870 legen. Um dies zu tun verwenden Sie die Aktion URL Funktion und geben Sie den folgenden Parameter ein: http://EntryCom_ip_Adresse/enu/snom870-video.xml. Automatisches Update - Auto Update ®...
  • Seite 87: Display

    Nutzung der Anlage zu erwarten ist. File prefix ® Geben Sie den TFTP Firmwarepfad oder den prefix File ein. 2N EntryCom IP verwendet den Firmware File namens XipEntryCom_app.bin, X ist der Präfix. Damit können Sie im Netzwerk den Pfad zu Ihrer im PC erstellten Konfigurationsdatei angeben.
  • Seite 88: Displayeinstellungen - Display Settings

    Abbildung 3.34 Display Displayeinstellungen - Display Settings Display enable Ein- (Enable) oder Ausschalten (disable) des Display. Umschaltzeit Displayanzeige - Maximum idle timeout (ads) Einstellen der Zeit, nach dieser auf die hinterlegten Bilder zugegriffen wird. Der Zähler fängt nach der letzten Tasteneingabe an zu laufen. Umschaltzeit Telefonbuch (Namenstaste) - Maximum idle timeout (name tags) Nach dieser Zeit schaltet das Gerät vom strukturierten Telefonbuch zurück auf den...
  • Seite 89: System Log

    System Log Dieses Menü ist zur Systemkonfiguration und zum Log message versandt zu nutzen. Dieses Feature ist sehr hilfreich wenn Sie z.B. dem technischen Support für die ® EntryCom IP Informationen zukommen lassen wollen. Normalerweise muss man hier nichts konfigurieren. Um die Syslog Dateien zu empfangen, benötigen Sie einen Syslog Server auf Ihrem PC.
  • Seite 90: Logging Ein/Aus - Logging Enable

    Logging ein/aus - Logging enable Ein- uns Ausschalten der syslog Dateien Versendung, die dann auf dem syslog Server gespeichert werden. Trace level Einstellung, welche Details gesendet werden. IP des Syslog Servers - Syslog server Die IP Adresse des syslog Servers auf dem die syslog Applikation läuft. E-Mail ®...
  • Seite 91: Smtp Server Einstellungen - Smtp Server Settings

    SMTP Server Einstellungen - SMTP Server Settings Service enabled ® Ein- und Ausschalten des E-Mail Service der 2N EntryCom IP. Server name Server Adresse zu der die E-Mail versendet werden soll. Server port Einstellen des SMTP Server Port. Die Werkseinstellung ist 25.
  • Seite 92: Verschiedenes - Miscellaneous

    Body Eingabe des E-Mail Inhalts mittels HTML Befehl. Es können vordefinierte Informationen in die E-Mail eingefügt werden, wie z.B. Benutzername, Datum, Zeit, Identifikation und/oder Rufnummer. Diese Attribute werden vor dem Versenden der E-Mail mit den entsprechenden Daten gefüllt: $User$ Called user name / Benutzername $DateTime$ Current date and time / Datum u.
  • Seite 93: Eingehende Anrufe - Incoming Calls

    ® Definiert wie 2N EntryCom IP einen eingehenden Anruf behandelt. Wenn die ® automatische Rufannahme aus ist klingelt 2N EntryCom IP und es muß zum Gesprächsaufbau die * Taste gedrückt werden. Ist diese Funktion auf Yes nimmt ® EntryCom IP das Gespräch an und behandelt dieses wie im Aktivierungsmodus eingestellt.
  • Seite 94 Gespräch kann mit Taste # beendet werden. Doppelter Tastendruck - Same button function Hier stellen Sie ein was passiert (Funktionszuweisung), wenn eine Taste nochmals gedrückt wird. None – doppelter Tastendruck hat keine Funktion. Hang-up – Beendet den Rufaufbau oder das aktive Gespräch. Dial next –...
  • Seite 95 Stockwerke und Appartments: 01A – 1, 01B – 2, 01C – 3, 01D – 4, 01E – 5, 01F – 6, 02A – 7, 02B – 8 etc. bis 99F – 594. Tastatur Timeout - Keystroke timeout ® Maximale Zeit zwischen dem Betätigen zweier Tasten auf der 2N EntryCom IP Tastatur. Einschalten des Telefonmodus - Enable telephone mode ®...
  • Seite 96: Rfid Kartenleser - Rfid Card Reader

    Nutzung von Plus und Minus Karten - Use of Plus and Minus Cards Die sogenannten Plus/Minus Karten helfen Ihnen beim Hinzufügen und Entfernen von ® Identifikationskarten ohne Verwendung des 2N EntryCom IP Konfigurationsmenüs. Funktionsweise: Markieren Sie zwei RFID Karten mit + und -. Nutzen Sie die Plus Karte um Positionen hinzuzufügen und die MINUS Karte um Positionen von der Liste für gültige Karten an...
  • Seite 97 Sternchen getrennten Abschnitten. Der erste Abschnitt bezeichnet den ID Type (Format), der zweite Abschnitt ist die ID Nummer an sich. Die aktuelle Software unterstützt die folgenden Formate: ® 0*XXXXXXX ‘0’ ist das interne 2N EntryCom IP Format. 1*XXXXXXX ‘1’ ist das externe USB RFID Kartenleser Format (Artikel: 9137420E).
  • Seite 98: Rfid Card Reader Einstellung - Module Settings

    RFID Card Reader Einstellung – Module Settings ® EntryCom IP kann mit einem internen Kartenleser ausgestattet werden der folgenden Einstellungsmöglichkeiten besitzt: Abbildung 3.38 Kartenleser – Modulare Einstellung Einstellung - Card Reader Settings Card reader enabled Aktivieren/Deaktivieren der Kartenleserfunktion.
  • Seite 99: Rfid Card Reader - Installed Cards

    Wenn Sie hier nichts eintragen, kann die Plus/Minus Kartenfunktoin nicht angewendet werden. RFID Card Reader – Installed Cards ® Diese Übersicht enthält alle installierten Karten der 2N EntryCom IP, welche mittels der Plus/Minus Karten freigegeben wurden. Die Karten können auch manuell installiert werden.
  • Seite 100: Beschreibung - Description

    Installierte Karten - Installed Cards Karten ID - Card ID Eingabe der RFID-Karten ID. Profil - Profile Bestimmen Sie ein Zeitintervall, um die Karten auf ihre Gültigkeit hin zu kontrollieren. Beschreibung - Description Hier können Informationen zur Karte eingetragen werden, z.B. Karteninhaber. RFID Card Reader –...
  • Seite 101: Kürzlich Erkannte Karten - Recently Detected Cards

    Zeit - Time Erkennungsdatum, -zeit. Card ID Karten ID Code. Description Zusatzinformationen zur Kartennutzung, z.B. gültig/ungültig etc. Werkzeuge - Tools ® Dieses Menü hilft Ihnen Datum/Zeit der 2N EntryCom IP einzustellen, außerdem können Sie das Gerät neu starten! Abbildung 3.41 Tools...
  • Seite 102: Datum Und Zeit Einstellung - Local Date And Time Setting

    Datum und Zeit Einstellung - Local Date and Time Setting Kann für die Datums- und Zeiteinstellung genutzt werden, falls die NTP Synchronisation nicht zur Verfügung steht. Drücken Sie den Button, um die ® EntryCom IP Zeit mit der PC Zeit zu synchronisieren. Gerät neu starten - Reboot device Bei der Änderung von Parametern (Netzwerkeinstellung, Administration des Web Interfaces und einige SIP Konfigurationsparameter) ist zum Teil der Neustart des...
  • Seite 103: Download Konfiguration Vom Gerät - Download Configuration From Device

    Upload einer Konfiguration vom PC - Upload configuration to device ® Hochladen einer Konfiguration auf die 2N EntryCom IP. Suchen Sie das Konfigurationsfile nachdem Sie die Checkboxen ausgewählt haben und drücken Sie auf den Button zum Upload. Bei der Übernahme von Daten einer anderen ®...
  • Seite 104: Firmware

    Abbildung 3.43 Display Program Uploading Firmware Dieses Menü beschreibt den manuellen Firmwareupload. ManuellesFirmwareupdate - Manual Firmware Update Zum manuellen Updaten der Firmware klicken Sie auf durchsuchen, markieren Sie die Datei mit der Firmware und drücken Sie den Button, um die Firmware auf das Gerät zu laden.
  • Seite 105 Abbildung 3.44 Firmware...
  • Seite 106: Eigene Töne - User Sounds

    Eigene Töne - User Sounds ® Dieses Menü beschreibt die Einrichtung der individuellen Töne der 2N EntryCom IP. Diese können anstatt der Standardtöne verwendet werden. Eigene Töne Upload - User Sound Upload ® Hier können Sie eigene Töne auf die 2N EntryCom IP hochladen.
  • Seite 107 Die folgenden Sounds können geändert werden: Hang-up by remote party – Ton beim „Auflegen der Gegenstelle“. Busy tone – ersetzt den „Standardbesetztton“. Invalid input – ersetzt den „falscher Code für d. Türöffner eingegeben“ Ton. Invalid position – ersetzt den „Klingeltaste nicht belegt“ Ton. Lock switch activation –ersetzt den „Türöffner betätigt“...
  • Seite 108: Network Trace

    Network Trace Hier können Sie den kommenden und gehenden Netzwerkverkehr überwachen. Die Datei mit den gescannten Daten kann downgeloadet und analysiert werden, z.B. mit dem Programm Wireshark (www.wireshark.org). Drücken Sie den Startknopf zum Aufzeichnen der Netzwerkdaten und den Stop Knopf zum beenden. Die Daten werden in einem Puffer von ca.
  • Seite 109: Lizenzschlüssel - Licence Key

    Lizenz - Licence Lizenztyp - Licence type ® Zeigt den Lizenztyp der 2N EntryCom IP an. Lizenz gültig bis - Licence expiry ® EntryCom IP wird mit einer zeitlich begrenzten Lizenz der Professional- Version ausgeliefert. Diese ist auf 800h limitiert. Jeder Neustart zieht 1 Stunde ab.
  • Seite 111: Funktionen Und Bedienung

    Funktionen und Bedienung ® Dieses Kapitel beschreibt die Funktionen der 2N EntryCom IP. Inhalt: ® EntryCom IP Bedienung als externer Nutzer  ® EntryCom IP Bedienung als interner Nutzer  Wartung und Pflege ...
  • Seite 112: Bedienung Als Externer Nutzer - Control As Viewed By External User

    Beim Drücken einer Klingeltaste wird die hinterlegte Rufnummer aus dem Speicher gewählt. Der Rufaufbau wird durch einen Signalton signalisiert. ® Wird der gleiche Klingelknopf nochmals gedrückt, beendet 2N EntryCom IP den Ruf. Der Ruf kann auch durch Drücken der Taste # beendet werden, wenn dies bei Miscellanceous –...
  • Seite 113: Türöffner Mit Codeschloss Betätigen - Code Door Opening (Switch Activation)

    Türöffner mit Codeschloss betätigen - Code Door Opening (Switch Activation) Geben Sie den Türöffercode ein und drücken Sie *. Ein korrekter Code wird je nach Einstellung mit einem Ton quittiert, ein falscher Code führt zu folgendem Signalton Benutzer Aktivierung und Deaktivierung - User Activation and Deactivation Sie können Benutzer aktivieren und deaktivieren.
  • Seite 114: Display: Bedienung Als Gast - Control As Viewed By External User

    4.2 Display: Bedienung als Gast - Control as Viewed by External User ® Bis das Displayprogramm hochgeladen worden ist, zeigt 2N EntryCom IP folgenden ® Text: 2N EntryCom IP display is not configured; siehe Bild unten. In diesem ® Zustand verhält sich die 2N EntryCom IP wie ein Modell ohne Display.
  • Seite 115: Anruf Einer Nummer - Calling To Number

    Rufnummernwahl (wenn aktiviert). Anruf einer Nummer - Calling to Number ® Wenn der Telefonmodus aktiviert ist, kann 2N EntryCom IP ein Gespräch wie ein normales Telefon aufbauen. Drücken Sie die * Taste, Sie hören den Freiton, danach wählen Sie die gewünschte Rufnummer. Zum Aufbau des Gesprächs bestätigen Sie Ihre Eingabe mit der * Taste.
  • Seite 116: Statusinformation - Status Information

    Anfangsbuchstaben werden im Display angezeigt. Drücken Sie die Klingeltaste 6, um nach dem richtigen Kontakt zu suchen und zu bestätigen. Statusinformation - Status Information ® Je nach Modus zeigt die 2N EntryCom IP im Display verschiedene Zustände mit Piktogrammen an: Rufaufbau Gegenstelle klingelt Verbunden Anruf nicht möglich...
  • Seite 117: Bedienung: Interner Benutzer - Control As Viewed By Internal User

    4.3 Bedienung: Interner Benutzer - Control as Viewed by Internal User ® Dieser Abschnitt beschreibt die Bedienung der 2N EntryCom IP als interner Benutzer. ® Gespräch annehmen - Receiving of 2N EntryCom IP Calls Eingehende Anrufe lassen sich wie jeder andere Anruf annehmen. Sie können während des Gesprächs den Türöffner bedienen oder ein Profil aktivieren oder deaktivieren.
  • Seite 118: Profil Aktivierung Und Deaktivierung - Profile Activation And Deactivation

    Profil Aktivierung und Deaktivierung - Profile Activation and Deactivation Sie können Profile über die Tastatur aktivieren und deaktivieren. Für Details sehen Sie bitte in den dementsprechenden Abschnitt dieses Dokuments. Vorgehensweise: Geben Sie den Aktivierungs- oder Deaktivierungscode ein und drücken Sie die * Taste. Ein gültiger Code wird mit oder signalisiert, je nach Art des Codes.
  • Seite 119: Reinigung Und Pflege

    4.4 Reinigung und Pflege Beim häufigen Gebrauch wird die Oberfläche, insbesondere die Tastatur, verschmutzt. Zur Reinigung reicht meistens ein weiches Tuch, das mit sauberem Wasser angefeuchtet wurde. Wir empfehlen, bei der Reinigung folgende Regeln einzuhalten: verzichten Sie auf aggressive Reinigungsmittel (Scheuermilch etc.) ...
  • Seite 120: Technische Daten

    Technische Daten Dieser Abschnitt beschreibt die technischen Daten des Produkts.
  • Seite 121: Technische Daten

    5.1 Technische Daten Spannungsversorgung PoE 802.3af 48 V / 380 mA DC oder Netzteil 230 V10%, 50/60 Hz / 12V DC Gleichspannungsnetzteil 12 V / 1A DC VoIP Übertragungsprotokoll Sprachkanäle Audio codecs G.711 PCM, 64 kbps Video codecs H. 264, 64 – 2048 kbps Schnittstellen Ethernet Connector...
  • Seite 122: Ergänzende Informationen

    Technische Daten Ergänzende Informationen In diesem Kapitel finden Sie zusätzliche Produktinformationen. Inhalt: Verordnungen und Richtlinien  Technischer Kundenservice  Allgemeine Vorschriften und Regeln  Rücknahme und Recycling ...
  • Seite 123: Verordnungen Und Richtlinien

    Verordnungen und Richtlinien 6.1 Verordnungen und Richtlinien ® EntryCom IP ist konform zu folgenden Verordnungen und Richtlinien: Act No. 22/1997 Coll. of January 24, 1997 on technical requirements of  products and amendments to some laws Directive 1999/5/EC of the European Parliament and of the Council, of 9 ...
  • Seite 124: Technischer Kundenservice

    Technischer Kundenservice 6.2 Technischer Kundenservice Bei technischen Problemen mit Ihrem Gerät können Sie sich an Ihren Fachhändler oder die Hotline 01805/ 345 835 wenden. Die Kosten betragen 14ct/ Min. aus dem deutschen Telekom Festnetz, Anrufe aus dem deutschen Mobilfunknetz max. 42 ct/Min.
  • Seite 125: Allgemeine Vorschriften Und Regeln

    Allgemeine Vorschriften und Regeln 6.3 Allgemeine Vorschriften und Regeln Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Produkt in Betrieb nehmen. Folgen Sie allen enthaltenen Anweisungen und Empfehlungen. Jegliche Nutzung des Produkts, welche im Widerspruch zu den Anweisungen steht, kann zu Fehlfunktionen, Beschädigungen oder Zerstörung des Produkts führen.
  • Seite 126: Rücknahme Und Recycling

    Rücknahme und Recycling 6.4 Rücknahme und Recycling Hat Ihr Gerät ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich angehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.
  • Seite 127: Abbildungsübersicht

    Kunststoffabdeckung lösen ..................25   Abbildung 2.10 Namensschilder einlegen ..................25 ®   Abbildung 2.11 Beschreibung der 2N EntryCom IP Anschlüsse, PCB Version 530v2 ....30 ®   Abbildung 2.12 Beschreibung der 2N EntryCom IP Anschlüsse, PCB Versions 535v1, 535v2 ... 31 ®...
  • Seite 128 Einschalten des Webserver mit den Klingeltasten (Artikel-Nr. 9137111D,   9137111CD, 9137111CKD) ....................... 50   Abbildung 3.10 Eingabe des Telefonbuchs ..................53 ®   Abbildung 3.11 2N EntryCom IP Network Scanner Installations-Assistent ........56 ®   Abbildung 3.12 2N EntryCom IP Network Scanner Fenster ............56  ...
  • Seite 129 Abbildungsübersicht   Abbildung 3.36 System Log ......................89   Abbildung 3.37 E-Mail ........................90   Abbildung 3.38 Miscellaneous Einstellung ..................92   Abbildung 3.39 Kartenleser – Modulare Einstellung ............... 98   Abbildung 3.40 Kartenleser – Installierte Karten ................99   Abbildung 3.41 Kartenleser –...
  • Seite 130: Tabellenübersicht

    Klemmenblock-Verbindung mit Netzteil ..............34   Tabelle 2.4 Jumpereinstellung Türöffner und Netzteil ..............35   Tabelle 2.5 Konfiguration der Jumper an der Display-Stiftleiste ........... 36 ®   Tabelle 2.6 Optionael 2N EntryCom IP Erweiterungen ............... 38   Tabelle 3.1 Liste der Tonsignale ....................46...
  • Seite 132 Vertrieb Deutschland Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 – 04103 Leipzig Tel.: 0341/ 256317-40, Fax: 0341/ 256317-49 E-Mail: info@keil-telecom.de Web: www.keil-telecom.de Änderungen und Irrtümer vorbehalten. Stand 01/2012...
