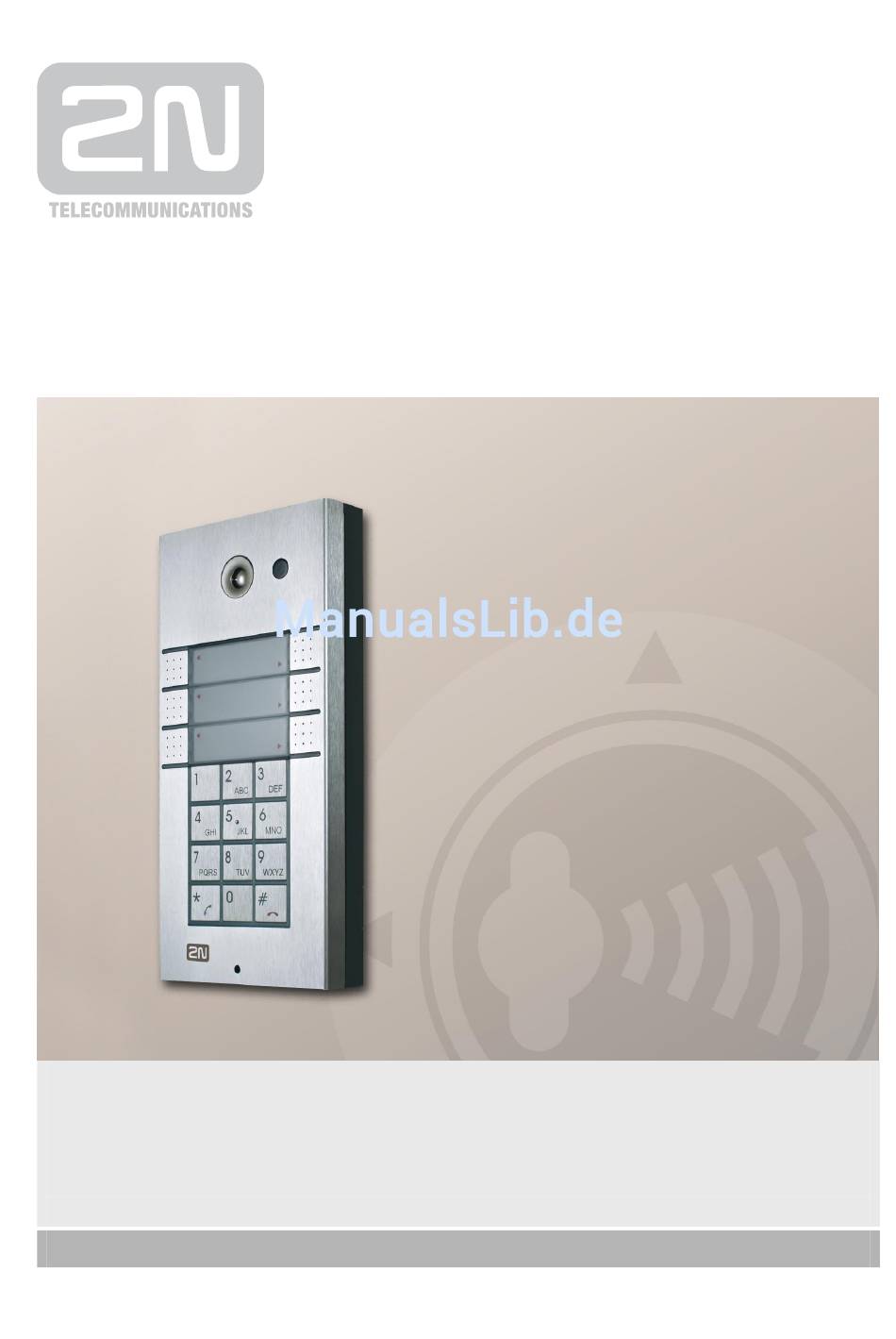

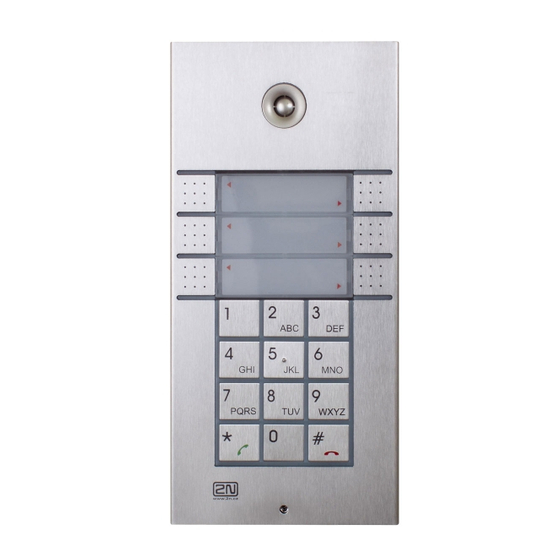

2N
Bedienungsanleitung
Version
Firmware
®
EntryCom IP
IP - Türsprechstelle
1.11.0
1.11.x
www.2n.cz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für 2N EntryCom IP

Inhaltszusammenfassung für 2N EntryCom IP

  • Seite 1 ® EntryCom IP IP - Türsprechstelle Bedienungsanleitung Version 1.11.0 www.2n.cz Firmware 1.11.x...
  • Seite 2 1999/5/EC directive. For the full wording of the Declaration of Conformity see the CD-ROM enclosed and at www.2n.cz. The 2N TELEKOMUNIKACE company is a holder of the ISO 9001:2008 certificate. All...

  • Seite 3: Inhaltsverzeichnis

    2N EntryCom IP Bestandteile und Zubehör ............... 10 Basismodule ........................10 Erweiterungsmodule ....................... 11 Zubehör .......................... 11 Software Konfiguration der 2N EntryCom IP Basismodule ..........12 Montagezubehör......................13 Sicherheitszubehör ......................15 GSM und UMTS Verbindungszubehör ................15 VoIP Zubehör ......................... 16 Elektrische Öffner ......................
  • Seite 4 Türöffnereinstellungen ....................51 Konfiguration ........................ 52 IP Addresse – Vergabe über DHCP-Server ..............52 IP Addresse – Manuelle Vergabe................... 52 Beschreibung des 2N EntryCom IP Network Scanner ........... 53 Login ..........................54 Spracheinstellung ......................54 Information ........................55 Telefonbuch ........................57 Kalender - Scheduler ......................
  • Seite 5 Türöffner betätigen mit Codeschloss................96 Benutzer Aktivierung und Deaktivierung ................ 97 Profile Aktivierung und Deaktivierung ................97 2N EntryCom IP mit Display – Bedienung als Gast ..........98 Werbungsmodus - Advertisement Mode ................ 98 Elektronische Namensanzeige - Electronic Name Tags ..........98 Anrufen einer Nummer - Calling to Number ..............

  • Seite 7: Produktübersicht

    Produktübersicht In diesem Kapitel finden Sie eine Einführung in die 2N EntryCom IP Produktlinie, die vielfältigen Erweiterungsmöglichkeiten und deren Vorzüge. Inhalt: Produktbeschreibung  2N EntryCom IP Produktlinie und Zubehör  Neuerungen  Legende ...

  • Seite 8: Produktübersicht

    Das integrierte SIP Protokoll ermöglicht es, alle VoIP-Dienste zu nutzen, sowie Rufweiterleitung in Abwesenheit (in ein anderes Büro, zu einer Mailbox oder einem Handy ) und temporärerer oder permanenterer Rufumleitung. Durch 2N EntryCom IP lässt sich problemlos der elektrische Türöffner durch Code- Eingabe über die Telefontastatur steuern. Vorteile im Überblick Installation in Ethernet Netzwerken ...

  • Seite 9: Optionales Zubehör

    Produktübersicht Modularer Aufbau  modernes Design, hochqualitativer, rostfreier Edelstahl  schlanke Bauform  wasserabweisend  sicher gekappselte Tasterbauform  Trennung von Elektronik und Bedienteil  Türöffnersteuerung durch VoIP Telefon  Hintergrundbeleuchtung durch LED-Technologie  DTMF in Anlehnung an RFC2833  Hochwertige Audiokomponenten für beste Tonwiedergabe / Aufnahme ...

  • Seite 10: Entrycom Ip Bestandteile Und Zubehör

    Produktübersicht 1.2 2N EntryCom IP Bestandteile und Zubehör Basismodule 9137111(C)E 9137131(C)E 9137161(C)E Basismodul Basismodul Basismodul 1 Taster 3 Tatster 3×2 Taster 9137111(C)KE 9137131(C)KE 9137161(C)KE 9137160(C)KDE Basismodul Basismodul Basismodul Basismodul 3×2 Taster 1 Taster 3 Taster 3×2 Taster + Zahlenfeld + Zahlenfeld...

  • Seite 11: Erweiterungsmodule

    Produktübersicht Erweiterungsmodule 9135181E 9135182E 9135310E Erweiterungsmodul Erweiterungsmodul Info Modul 8 Taster 8×2 Taster Hintergrundbeleuchtetes Modul ohne Taster zur Anzeige eines Firmenlogos, Hausnummer usw. Zubehör 9135301E Ersatzteil Namensschild 9135311E Infomodul – Namensschild Abdeckung für vier Namensschilder – spart Einzelnamensschilder 9135302E Ersatzteil Namensschild 2-fach Tips Alle Module können ohne Werkzeug mit Beschriftung versehen werden.

  • Seite 12: Software Konfiguration Der 2N Entrycom Ip Basismodule

    Produktübersicht Caution Für spezielle oder besonders gefährdete Installationsorte sind gesonderte  Zubehörteile erforderlich. Software Konfiguration der 2N EntryCom IP Basismodule 91371x1(CK) 9137901 2N EntryCom IP 2N EntryCom IP Profi-Lizenz Teilnehmeranzahl Max. Teilnehmer – max. Telefonnummernanzahl Zeitprofile Max. Anzahl an Zeitprofilen Türöffnercodes...

  • Seite 13: Montagezubehör

    Produktübersicht Mehrere Relaiskontakte Anwendereigene Töne NEIN Erlaubt eigene Töne für Statussignale und Klingelton. Montagezubehör 9135331E 9135351E 9135361E 1-Modul Rahmen mit Wandmontage-Kit mit Wandmontage-Kit mit 1-Modul Regenschutz 1-Modul Rahmen Rahmen mit Regenschutz Abmessung Abmessung Abmessung 103×218×60 mm 125×235×46 mm 129×240×41 mm (B×H×T) (B×H×T) (B×H×T)
  • Seite 14 Die Montage-Kits sind aus rostfreiem Stahl gefertigt. Zur Außenmontage wird die Verwendung von Montage-Kits mit Regenschutz empfohlen. Die Montage-Kits ohne Regenschutz sind für die Montage der Module im Innenbereich vorgesehen. Dadurch kann das 2N EntryCom IP Modul ohne nennenswerten Überstand (max. 1 mm) installiert werden.

  • Seite 15: Sicherheitszubehör

    Produktübersicht Sicherheitszubehör Vorsicht Best.Nr. 9135351E kann nicht verwendet werden! Bitte verwenden Sie  den speziellen Montage-Kit für die Montage des Vandalismusschutzes! 9135511E 9135511KE 9135515E Vandalismusschutz Vandalismusschutz Vandalismusschutz Abdeckung und Abdeckung mit Zahlenfeld Erweiterungsmodul Montage-Kit und Montage-Kit Abdeckung und Montage- Notes Diese Kits verleihen den Basis-Modulen einen größeren Schutz.

  • Seite 16: Voip Zubehör

    Produktübersicht VoIP Zubehör 91378100 91378300 91378350 Grandstream VoIP Telefon Grandstream VoIP Video- Telefon Stromversorgung Elektrische Öffner 932070E 932080E 932090E BEFO 1211 12V / 600 mA BEFO 1221 BEFO 1211MB mit Feder-Öffnung mit mech. Sperre Sonstiges Zubehör 9137310E 91341481E 932928E 91341481AU Zusätzlicher Schalter 12 V Trafo 91341481GB...

  • Seite 17: 1.3 Legende

    Produktübersicht 1.3 Legende Symbole Safety Diese Information unbedingt befolgen, um Personenschäden zu  vermeiden. Warning Diese Information unbedingt befolgen, um Schäden am Gerät zu  vermeiden. Caution Wichtige Information zur Inbetriebnahme / Betrieb.  Expertentip.  Note Zusätzliche Information. ...

  • Seite 19: Funktion Und Installation

    Funktion Installation Dieses Kapitel beschreibt das 2N EntryCom IP Produkt und seine Installation. Inhalt: Produktbeschreibung  Vorbereitungen  Montage – mechanische Installation  Montage – elektrische Installation  Einbindung externer Module ...

  • Seite 20: 2.1 Vorbereitungen

    Installation 2.1 Vorbereitungen Packungsinhalt Bitte überprüfen Sie anhand der folgenden Liste den Verpackungsinhalt Ihres neuen 2N EntryCom IP Produktes: 1 2N EntryCom IP  1 Installationshilfe auf CD  1 Ersatzdichtung  1 Bohrschablone  1 Sechskantschlüssel  1 Ersatzteil Namensabdeckung ...

  • Seite 21: 2.2 Montage - Mechanische Installation

    Eine Übersicht über die Montagemöglichkeiten und der dazu benötigten Bauteile finden Sie in der untenstehenden Auflistung. Montagemöglichkeiten Benötigte Bauteile innen, Aufputz 2N EntryCom IP innen, Unterputz 2N EntryCom IP Montage-Kit mit 1-Module Rahmen 9135351E oder Montage-Kit mit 2-Module Rahmen 9135352E außen, Aufputz...

  • Seite 22: Aufputz-Montage

    Hole Drilling Bohrlöcher mit Hilfe der Bohrschablone bohren und mit beiliegenden Kunststoffdsdübeln versehen. Mit beiliegendem Sechskantschlüssel die Metallabdeckplatte des 2N EntryCom IP demontieren. Lösen Sie hierzu die untere Schraube und klappen Sie die Frontplatte vorsichtig nach oben weg. Siehe Abbildung 2.2.
  • Seite 23 (siehe Abb. 2.4) Bei Verwendung eines Regenschutzes muss dieser nun angebracht werden. Montieren Sie nun Ihren 2N EntryCom IP mit den Schrauben wie in Abb. 2.6 zu sehen ist. Führen Sie die Versorgungskabel (Ethernet, Türöffner, Stromversorgung) durch eines der Löcher an der Rückwand des Basis-Moduls.
  • Seite 24 Dachmontage Bild 2.6 Wandmontage Entfernen Sie die Schutzfolie vom Display (für 2N EntryCom IP mit Display). Vergewissern Sie sich, dass die Kabel korrekt verlegt sind und durch die Montage der Frontplatte nicht eingeklemmt werden. Stellen Sie sicher das der Lautsprecher auf den drei Füssen in den Löchern auf der Platine steht.

  • Seite 25: Namensschilder Und Druck

     Namensschilder und Druck Jedes 2N EntryCom IP Paket enthält eine Seite mit transparenter Folie, die für Laserdrucker geeignet ist. Schneiden Sie die bedruckte Folie auf passende Größe zu und legen Sie diese in die Namensschilder ein. Verwenden Sie kein normales Papier ,...

  • Seite 26: Unterputz-Montage

    Installation Beachten Sie die roten Zuordnungspfeile. Eine Druckvorlage (MS Word) finden Sie unter www.2n.cz Version mit 3-Tasten Version mit 6 Tasten oder einseitig bedruckt und Höhenversatz Name 01 Name 01 Name 04 Name 02 Name 02 Name 05 Name 03...

  • Seite 27: 2.3 Montage - Elektrische Installation

    Sie die Anschlüsse an das Netzwerk und für das Zubehör. Je nach Version der Platine sind die Anschlüsse unterschiedlich, die Versionsnummer Ihres Boards steht auf der rechten Seite beim 2N Logo. Das UTP-Kabel wird am Block X2 wie auf Bild 2.11 in der dargestellten Reihenfolge angeschlossen. Der Klemmenblock kann zur leichteren Montage abgezogen werden.
  • Seite 28 Jumper Konfiguration (nur ohne inal block PoE) 91341481E Anschluß 12V / 2A DC Lautsprecher – Türöffner Anschluß 932070E Display 932080E 932090E Anschluß Kamera Anschluß Zusatzschaltkontakt Anschluß Anschluß für Mikrofon Erweiterungsmodule Bild 2.11 Lage der 2N EntryCom IP Anschlüsse, Platine Version 530v2...
  • Seite 29 Jumper Konfiguration (nur ohne PoE) 91341481E Anschluß 12V / 2A DC Lautsprecher – Türöffner Anschluß 932070E Display 932080E 932090E Anschluß Kamera Anschluß Zusatzschaltkontakt Anschluß Anschluß für Mikrofon Erweiterungsmodule Bild 2.12 Lage der 2N EntryCom IP Anschlüsse, Platine Version 535v1, 535v2...

  • Seite 30: Anschluß Klemmenblock X2

    Türöffner, Klemmen 1-2 für ein Zusatznetzteil. 12V / 2A DC wenn PoE nicht verwendet wird. Der Klemmenblock ist beigelegt. Zum Arbeiten an der Verkabelung einer bereits installierten 2N EntryCom IP ziehen Sie bitte den Klemmenblock nach oben ab. Kabel abisolieren und in die Schraubklemmen einführen. Nicht zu weit abisolieren, ca 3mm sind ausreichend Benutzen Sie einen passenden Schraubendreher.

  • Seite 31: Ethernet Anschluß

    Caution Achten Sie darauf das die Kabel in dem Schlitz auf der linken Seite nach  unten geführt werden. Die 2N EntryCom IP Abdeckung muß sich leicht aufsetzen lassen. Siehe Bild2.7 auf Seite 25. Ethernet Anschluß Zum Anschluß des Ethernetkabels benutzen Sie die untere Tabelle. Verwenden Sie ein UTP-Kabel ohne Schirmung.

  • Seite 32: Anschluß Eines Externen Netzteils

    Installation Dort wird auch konfiguriert ob der Türöffner vom Netzteil der 2N EntryCom IP oder von einem externen Netzteil versorgt wird. Anschluß eines externen Netzteils Wenn das Ethernet Netzwerk nicht über einen PoE Anschluß verfügt gibt es zwei Möglichkeiten zur Stromversorgung der 2N EntryCom IP.

  • Seite 33: Konfiguration Des Netzteils Und Türöffners

    Installation Konfiguration des Netzteils und Türöffners Die Jumper sitzen rechts neben dem Klemmenblock, siehe Tabelle 2.4. Damit konfigurieren Sie das Relais auf NO oder NC und die Stromversorgung des Türöffners auf Intern oder extern. Stromversorgung Relais Konfiguration Türöffner Normally Normally Lage der Jumper Intern Extern...
  • Seite 34 Display unten rechts auf die F_RES Position in den Modellen mit Display und 535v1 und 535v2 Platinenversionen). Stecken Sie die 2N EntryCom IP ein und warten Sie auf das akkustische Startsignal. Stecken Sie die 2N EntryCom IP wieder aus.

  • Seite 35: 2.4 Montage - Fertigstellung

    Eindringende Feuchtigkeit kann Schwitzwasser verursachen und die Elektronik beschädigen. 2. Achten Sie auf die Kabelführung in der 2N EntryCom IP. Der Lautsprecher muß mit den Zapfen in der Platine einrasten. Ein falsch sitzender Lautsprecher verhindert ein dichtes Abschließen der 2N EntryCom IP, dDann kann Wasser eindringen. Die Abdeckung lässt sich leicht aufsetzen und muß...
  • Seite 36 Installation Falsch Eine Lücke zwischen der Abdeckung und dem Lautsprecher. Wasser kann eindringen und die Elektronik zerstören. Hier ist die LAutsprecherhalterung nicht richtig eingesetzt. Dies kann die Bauteile auf der Platine beschädigen. Richtig angezogene Schraube Richtig Das Gehäuse liegt auf der Dichtung auf, Wasser kann ablaufen.

  • Seite 37: 2.5 Anschluß Der Erweiterungsmodule

    Installation 2.5 Anschluß der Erweiterungsmodule 2N EntryCom IP unterstützt bis zu max. 6 Erweiterungsmodule. Diese werden mit dm mitgelieferten Kabel busförmig angeschlossen. Jedes Modul hat 2Anschlüsse, einen Ein- und einen Ausgang. Dieser Steckplatz ist zum Anschluß eines weiteren Moduls.. Bild 2.15 Anschluß...

  • Seite 38: Anschluß Der Zusatzmodule

    Installation Anschluß der Zusatzmodule Das Anschlußkabel ist bei jedem Erweiterungsmodul im Lieferumfang. Beide  Stecker sind gleich, die Stecker sind verpolungssicher. Das Basismodul ist immer links. Mehrere Module werden als Bus  hintereinander verkabelt. Das Kabel ist vor dem Anschließen durch die Aussparungen am Gehäuse zu ...

  • Seite 39: Tastennummerierung

    Installation Tastennummerierung Tastennummerierung – Ein-Tasten 2N EntryCom IP mit Erweiterungsfelder Anordnung ist beim Modell mit Tastatur gleich Tastennummerierung – Drei-Tasten 2N EntryCom IP mit Erweiterungsfelder Anordnung ist beim Modell mit Tastatur gleich...

  • Seite 40: Tastennummerierung - 6 Tasten 2N Entrycom Ip Mit Erweiterungsfelder

    Installation Tastennummerierung – 6 Tasten 2N EntryCom IP mit Erweiterungsfelder 15 23 31 39 16 24 32 40 17 25 33 41 18 26 34 42 19 27 35 43 20 28 36 44 Anordnung ist beim 21 29 37 45...

  • Seite 41: N Entrycom Ip Konfiguration

    2N EntryCom IP Konfiguration Dieser Abschnitt beschreibt die 2N EntryCom IP Konfiguration. Inhalt: Akkustische Signale und Tastaturkonfiguration  Schnellkonfiguration mit Grundfunktionen  Erweiterte Konfiguration ...

  • Seite 42: 3.1 Konfiguration Und Beschreibung

    Signal. Eine genaue Beschreibung finden Sie unter Verschiedenes - Miscellaneous. Interne Programme gestartet nach dem Start oder Neustart der 2N EntryCom IP warden in der 2N EntryCom IP interne Programme gestartet. Ein erfolgreicher Start wird mit dieser Signalfolge quittiert. Verbindung zum LAN, IP Addresse empfangen nach dem Systemstart der 2N EntryCom IP verbindet sich dies emit dem LAN.

  • Seite 43: Umschalten Der Grundeinstellung - Feste Ip Addresse

    Danach wird das Gespräch abgebrochen. Durch drücken einer Taste auf Ihrem VoIP-Telefon wird die Gesprächsdauer verlängert. Das Limit ist zur Vermeidung einer Blockade durch nichtauflegen. Ruf vom VoIP-Telefon zur 2N EntryCom IP calling ein kurzer Ton signalisiert die Verbindung. Tabelle 3.1 Liste der Tonsignale Umschalten der Grundeinstellung –...
  • Seite 44 Umschalten der Grundeinstellung – Statische IP Adresse (Part Nos. 9137111E, 9137111CE, 9137111CKE) Bei der 2N EntryCom IP Version mit einer Taste (Part Nos. 9137111E, 9137111CE, 9137111CKE), drücken Sie diese fünfzehn mal in 30 Sekunden nach dem Bestätigungston zum Start der internen Programme...

  • Seite 45: Umschalten Der Grundeinstellung - Dynamische Ip Adresse

    Konfiguration und Beschreibung Töne und Tastatur Umschalten der Grundeinstellung – Dynamische IP Adresse Das Umschalten ist wie bereits Beschrieben über das Webinterface oder per Tastenkombination möglich. Die Tastenkombinationen zum Umschalten auf eine dynamische IP Adresse finden Sie in den Bildern 3.4–3.6. Nach dem Reset und der Umschaltung wird der Web Server automatisch gestartet.

  • Seite 46: Web Server Einschalten

    Umschalten der Grundeinstellung – DHCP (Part Nos. 9137111E, 9137111CE, 9137111CKE) Web Server einschalten Wenn der Webserver der 2N EntryCom IP ausgeschaltet ist kann er durch Drücken einer Tastenkombination aktiviert werden. Diese finden Sie in Bild 3.7–3.9. Die Tasten müssen innerhalb von 30 Sekunden nach dem Start der internen Programme gedrückt werden, nach der...
  • Seite 47 Bild 3.9 Einschalten des Webserver mit den Klingeltasten (Part Nos. 9137111E, 9137111CE, 9137111CKE) Bei der 2N EntryCom IP Version mit einer Taste (Part Nos. 9137111E, 9137111CE, 9137111CKE) drücken Sie diese 15 mal innerhalb 30 Sekunden nach der Tonsequenz Dadurch wird der Webserver ein- oder auch ausgeschaltet.

  • Seite 48: 3.2 Kurzübersicht Der Konfiguration

    Für Windows OS Benutzer: Um die eigene IP zu erfahren geben sie folgendes in der Eingabeaufforderung ein: ipconfig –all. Static IP address Geben sie die der 2N EntryCom IP zugewiesene IP-Adresse ein. Network mask Geben Sie die Network Mask ein.

  • Seite 49: Sip Parameter Einstellung

    Local SP port Einstellung des Ports der 2N EntryCom IP zur SIP Signalisierung. Proxy address Einstellung der SIP Proxy Adresse welche von 2N EntryCom IP zum Ttelefonieren verwendet wird. Proxy port Eingabe des SIP proxy communication ports zur SIP Signalisierung.

  • Seite 50: Telefonbucheinstellungen

    Kurzübersicht der Konfiguration Telefonbucheinstellungen Das Telefonbuchmenü wird zur Konfiguration der Klingeltasten verwendet.(Basic settings –> Phone book). Das Telefonbuch hat 999 Speicherplätze (es werden nur 54 Speicherplätze in der Basissoftware freigegeben bei den Modellen 9137131(CK), 9137161(CK) and 9137111(CK). 999 Speicherplätze werden nach dem Update auf die professional Version unterstützt.

  • Seite 51: Türöffnereinstellungen

    Hier können Sie einstellen wie lange der Türöffner betätigt wird nachdem ein korrekter Code eingegeben wurde. Lock codes Eingabe des Codes zur Aktivierung des Türöffners der 2N EntryCom IP. Starten Sie die 2N EntryCom IP neu, die 2N EntryCom IP daraufhin aktiviert.

  • Seite 52: 3.3 Konfiguration

    Konfiguration 3.3 Konfiguration 2N EntryCom IP wird über einen WEB-Server konfiguriert. Schließen Sie die 2N EntryCom IP an Ihr Netzwerk an und prüfen Sie ob eine Stromversorgung vorhanden ist. IP Addresse – Vergabe über DHCP-Server In der Grundeinstellung wird die IP Addresse von einem DHCP Server des Netzwerks vergeben.

  • Seite 53: Beschreibung Des 2N Entrycom Ip Network Scanner

    192.168.1.1 Beschreibung des 2N EntryCom IP Network Scanner MIt diesem Programm können Sie die die dynamische IP-Adresse der 2N EntryCom IP im Netzwerk lokalisieren und anzeigen. Das Programm ist auf der Installations-CD, Sie benötigen Microsoft NET Framework 2.0 zur Installation.

  • Seite 54: Login

    Maustaste öffnen Sie ein Kontextmenü und können direct zur Loginseite der 2N EntryCom IP wechseln. Login Geben Sie die IP Adresse der 2N EntryCom IP in Ihren Webbrowser ein. Daraufhin wird ein Loginfenster angezeigt. Der Standardbenutzername und das Standardpasswort sind wie folgt:...

  • Seite 55: Information

    MAC address – the Ethernet interface address. Uptime – die Zeit seit dem letzten Neustart. Registration status – der aktuelle 2N EntryCom IP-to-SIP proxy registration status: In progress – registration in arbeit. Registered – 2N EntryCom IP ist registriert an einem SIP proxy.
  • Seite 56 Ringing – Rufsignalisierung am VoIP Telefon; Incoming – VoIP phone-zu-2N EntryCom IP Anruf. Outgoing – 2N EntryCom IP-zu-VoIP phone Anruf. Opponent – zeigt die von 2N EntryCom IP angerufene SIP-Adresse an.. Call duration – derzeitige Gesprächsdauer. Audio codec – aktueller audio codec dieses Anrufs.

  • Seite 57: Telefonbuch

    Konfiguration Telefonbuch Um das Telefonbuch einzugeben gehen Sie auf Basic settings –> Phone Book. In das Telefonbuch können Sie 999 Teilnehmer eintragen. In der Regel verwendet man eine Position pro Benutzer. Pro Benutzer können bis zu 3 Telefonnummern eingetragen werden.. Bild 3.15 Telefonbuch Zum Auswählen der Speicherplätze klicken Sie auf die Nummern und benutzen Sie die Pfeiltasten zum blättern.

  • Seite 58: Grundeinstellungen

    Hier geben Sie den Teilnehmer aktiv- deaktiv Code ein. Die Bedienung erfolg über die Tastatur oder einen Arruf der2N EntryCom IP. Ist nur ein Code eingegeben oder beide Codes sind gleich wechselt bei Codeeingabe der Status. Der Status kann über die Signaltöne abgefragt werden.

  • Seite 59: Kalender - Scheduler

    Konfiguration Kalender - Scheduler Der Kalender hilft Ihnen verschiedene Zeitprofile zu erstellen, zb. Arbeitszeit, Nachts und Wochenende. In der Grundversion sind 3 Zeitprofile aktiv, in der professional Version 20. Das Zeitprofil wird über die Einstellung der Uhrzeit und über einen Code aktiviert und deaktiviert.

  • Seite 60: Profilaktivierung - Profile Activation And Deactivation

    Hier geben Sie den Code zur manuellen Aktivierung und Deaktivierung ein. Bei nur einem Code schaltet dieser den Status um, der Code kann über die Tastatur der 2N EntryCom IP oder über ein Telefon eingegeben werden. Falls kein Code gesetzt ist erfolg die Umschaltung nur über das Zeitprofil.

  • Seite 61: Türöffner - Locks

    Konfiguration Türöffner - Locks Diese Menü ist zur Einstellung der Parameter der Türöffnerkontakte. Look settings 1 und 2 sind in der Grundversion, Look settings 3 und 4 ausschließlich in der professional Version ansteuerbar. Bild 3.17 Türöffner Einstellungen - Lock Settings Türöffner Einstellungen - Lock Settings Lock enabled Hier wird das Relais aktiviert(Enable) oder deaktiviert( disable).
  • Seite 62 Konfiguration Lock mode Mit dieser Einstellung wird der Relaiskontakt als Taster oder Wechsler eingestellt. Beim Tastermodus(Monostabile) wird das Relais für eine bestimmte Zeit aktiviert, beim Wechsler(Bistabile) wird das Relais bei jeder Aktivierung umgeschaltet. Switch-on duration Zeiteinstellung für den Tastermodus. Wert 1-120 Sek. Sound signalling Einstellung einer akustischen Bestätigung der Relaisaktivierung.
  • Seite 63 10 Codes verwendet werden. Die Verwendung von User-Door lock Codes aus dem Telefonbuch ist nur mit der Professional Version möglich. Access Hier stellen Sie ein ob der Code nur von der 2N EntryCom IP Tastatur, nur vom Telefon oder von beidem (Full) gesendet werden darf. Time profile Zeitprofil der Zugangscodes, bei Benutzung eines Zeitprofils ist ausserhald der eingestellten Zeiten kein Zugang möglich.

  • Seite 64: Erweiterte Einstellungen/Advanced Settings - Network

    öffentliche IP-Adresse zugewiesen bekommt. External IP address Hier geben Sie die public IP Addresse für Ihren Router an dem die 2N EntryCom IP angeschlossen ist, ein. Wenn die 2N EntryCom IP`s IP Addresse den Status public besitzt lassen Sie dieses Feld leer.

  • Seite 65: Date And Time

    Manuell kann dies in dem Abschnitt Tools – Syncronize device time erfolgen. Zeitzone - Time Zone Time zone Hier geben Sie die Zeitzone ein. Diese Einstellung ist zur Umschaltung der Sommerzeit. TZ rule Wenn 2N EntryCom IP in einem Gebiet ohne Zeitzone verwendet wird. Dieses Feld bleibt leer.

  • Seite 66: Sip-Einstellungen - Sip Settings

    Date and Time Settings Zeitsysncronisation - Time Synchronisation Use NTP server Ein- oder Ausscalten des Zeitservers. 2N EntryCom IP syncronisiert sich bei der Einstellung yes automatisch mit der Internetzeit.. NTP server address Hier tragen Sie den Zeitserver ein, dieser ist zb. time.nist.gov SIP-Einstellungen - SIP Settings Hier stellen Sie die die Sip-Parameter ein.
  • Seite 67 Konfiguration Bild 3.20 SIP Settings...

  • Seite 68: User Settings

    Local SP port Einstellung des Ports der 2N EntryCom IP zur SIP Signalisierung. Proxy address Einstellung der SIP Proxy Adresse welche von 2N EntryCom IP zum Ttelefonieren verwendet wird. Proxy port Eingabe des SIP proxy communication ports zur SIP Signalisierung.

  • Seite 69: Web Server Einstellungen - Web Server Settings

    Konfiguration Web Server Einstellungen - Web Server Settings Web server Hier können Sie den Webserver ein- oder ausschalten. Sollten Sie den Webserver ausschalten können Sie Ihn über die Tastenkombination wie auf Seite 46-47 beschrieben, wieder aktivieren. Web server port Änder Sie hier den Kommunikationsport Ihres Webservers. Zum ändern dieses Parameters ist ein Neustart erforderlich.

  • Seite 70: Audio

    Konfiguration Access Passwords Admin password Hier geben Sie das Passwort für den Webserver ein. Das gleiche Passwort muß bei Confirm Passwort nochmals eingegeben werden. Audio Zur Einstellung der Audioeinstellungen wie zb. Lautstärke usw.. Bild 3.22 Audio Parameter Settings Lautsprechereinstellungen - Speaker Settings Master volume Lautstärke aller Töne sowie auch der Sprache.

  • Seite 71: Mikrofoneinstellungen - Microphone Settings

    Konfiguration Warning volume Lautstärke der 2N EntryCom IP Signaltöne welche Statusänderungen signalisieren. Key beep volume Lautstärke der Tastentöne. Lock open volume Lautstärke des Türe geöffnet Signaltones. Call tones Lautstärke des Wähltones., Klingeltones und Besetzttones welche die 2N EntryCom IP erzeugt.

  • Seite 72: Audio Codecs

    Einstellung der Audio Codecs. Bevorzugte Codecs - Preferred Audio Codecs Einstellung der audio codecs für 2N EntryCom IP Telefongesprächs set-ups. Wählen Sie aus zwischen G.711 (PCMA or PCMU), L16, or G.729. Der Codec auf Coice 1 hat die höchste Priorität. Die Lizenz des Codec G.729 ist unter Part No. 9137902...

  • Seite 73: Übertragungsqualität - Transmission Quality Settings

    Konfiguration Übertragungsqualität - Transmission Quality Settings Jitter compensation Stellen Sie die Länge des Puffers zur Jitterkompensation ein. Diese werden durch variable Verzögerungen zwischen eingehenden RTP-Pakete verursacht. Ein längerer Puffer ergibt bessere Übertragungsqualität bei höherer Verzögerung (Hall). Quality of Service - QoS DSCP for audio Einstellung der priority der audio transmitting packets im Netzwerk.

  • Seite 74: Dtmf Senden Und Empfangen - Dtmf Receiving And Sending

    Zum senden von DTMF benutzen Sie 0 bis 9, * und # Tasten. Beim Empfang können Sie mehrere Codecs aktivieren, beim Senden nur einen. Video Codecs 2N EntryCom IP benützt den video codec H.264 oder H.263. Hier können Sie den bevorzugten Codec einstellen. Bild 3.25...

  • Seite 75: Qualitätseinstellungen - Quality Settings

    Geben Sie ein wie hoch die Bildwiederholungsrate sein soll. Video bit rate Hier stellen Sie die Übertragungsrate der 2N EntryCom IP ein. Je niedriger die Bitrate deso höher die Kompression, dies führt zu einer geringeren Bildqualität beim Empfänger. Auch eine hohe Bitrate bedeutet nicht unbedingt eine signifikante Verbesserung der Bildqualität da es dadurch zu einer Überlastung des...

  • Seite 76: Streaming

    Konfiguration Polycom phone compatibility Hier stellen Sie die Kompatibilität mit SDP messages von manchen Polycom und Cisco phones her. Mit der Aktivierung dieses Modus wird 2N EntryCom IP keine sendonly flag in der codec specification for video streamsn senden. Streaming Diese Funktion benötigt eine professional Lizenz.
  • Seite 77 Konfiguration Enable audio stream Aktiviert (Enable) Audio im RTSP-Stream. Enable video stream Aktiviert Video im RTSP-Stream. Bild 3.26 Video Streaming Setting Qualitätseinstellungen - Quality Settings QoS DSCP for video and audio Geben Sie hier die Priorisierung der Videodaten im Netzwerk ein. Dieser Wert wird in das ToS (Type of Service) Feld imIP packet header kopiert.
  • Seite 78 JPEG Video Download - JPEG Video Use Der JPEG Video kann von jeder Anwendung genutzt werden die den Video von  dem 2N EntryCom IP web interface downloaden kann. Um den Video zu laden geben Sie folgende Zeile je nach Qualität in Ihren ...

  • Seite 79: Automatisches Update - Auto Update

    Parameter ein http://helios_ip_address/enu/snom870-video.xml. Automatisches Update - Auto Update 2N EntryCom IP kann manuelle und automatische Updates der onfiguration und Firmware laden. Dies wird über einen TFTP server realisiert. Für diese Funktion benötigen Sie die Professional Lizenz. Bild 3.27 Firmware Update...
  • Seite 80 Einstellung der Uhrzeit des automatischen Firmwaredownloads. 2N EntryCom IP sucht jeden Tag zu dieser Uhrzeit nach neuer Firmware und installiert diese automatisch. Danach führt die 2N EntryCom IP einen Reset durch. Verwenden Sie eine Uhrzeit in der kein Publikumsverkehr zu erwarten ist.

  • Seite 81: Display

    Konfiguration Display Die 9137160KDE und 9137160CKDE 2N EntryCom IP Geräte sind mit einen TFT- Farbdisplay ausgestattet. Dies zeigt Direktwahltasten, Telefonbuch und Statusmeldungen an. Hier können Sie die Grundeinstellungen des Displays konfigurieren. Zur Eingabe der Direktwahltasten, des Telefonbuchs u.a. benützen Sie bitte das Display-Konfigurationstool.

  • Seite 82: Search Mode

    System Log Dieses Menü ist zum erstellen einer Logdatei und zum Versenden dieser. Diese Feature ist sehr hilfreich wenn Sie zb. dem technischen Support der 2N EntryCom IP Informationen zukommen lassen wollen oder den 2N TELEKOMUNIKACE a.s. Technical Support. Normalerweise muß man hier nichts konfigurieren. Um die Syslog Dateien zu empfangen benötigen Sie einen syslog Server auf Ihrem PC.

  • Seite 83: Logging Ein/Aus - Logging Enable

    Konfiguration Logging ein/aus - Logging enable Steht logging enable auf Yes werden syslog Dateien versendet und auf dem Syslog Server gespeichert. Was wird gesendet - Trace level Einstellung welche Details gesendet werden. IP des Syslog Server - Syslog server Die IP Addresse des Syslog-Servers auf dem die Syslog-Aplikation läuft. Verschiedenes - Miscellaneous Hier können Sie verschiedene Parameter konfigurieren die keine eigene Untersektion haben.
  • Seite 84 Aktivierungsmodus - Activation mode Wenn die automatische Rufannahme aktiv ist werden kommende Gespräche von der 2N EntryCom IP angenommen. Es erfolgt keine Anzeige auf dem Gerät. Das Gespräch kann nur vom Anrufer beendet werden. Die Funktion manuell wird derzeit nicht verwendet.

  • Seite 85: Andere Einstellungen - Other Settings

    Stockwerke und appartments: 01A – 1, 01B – 2, 01C – 3, 01D – 4, 01E – 5, 01F – 6, 02A – 7, 02B – 8 etc. bis 99F – 594. Tastatur Timeout - Keystroke timeout Maximale Zeit zwischen dem betätigen zweier Tasten auf der 2N EntryCom IP Tastatur. Einschalten des Telefonmodus - Enable telephone mode Erlaubt die 2N EntryCom IP als normales Freisprechtelefon zu benutzen.

  • Seite 86: Werkzeuge - Tools

    Konfiguration Werkzeuge - Tools Dieses Menü ist zur manuellen Zeiteinstellung und zum manuellen booten. Bild 3.31 Tools Zeiteinstellung - Local Date and Time Setting Zur Zeiteinstellung wenn die NTP Synchronisation aus ist. Drücken Sie um die Zeit Ihres PC´s zu übernehmen. Erneutes Booten - Reboot device Nach dem Ändern diverser Parameter muß...

  • Seite 87: Konfigurationseinstellungen - Configuration

    Konfigurationsfile nachdem Sie die Checkboxen ausgewählt haben und drücken Sie auf den Button zum Upload. Bei der Übernahme von Daten einer anderen 2N EntryCom IP welche im selben Netzwerk installiert wird deaktivieren Sie die SIP- und Network Settings. Reset auf Werkseinstellung - Resetting of all parameters...

  • Seite 88: Achtung - Caution

    Display Progamm upload - Display Program Uploading Klicken Sie auf durchsuchen und markieren Sie das Displayprogramm, danach drücken Sie den Button zum upload auf die 2N EntryCom IP. Wenn Sie keine Datei auswählen wird das Standarddisplayprogramm verwendet. Bild 3.33 Display Program Uploading...

  • Seite 89: Firmware

    Konfiguration Firmware Dieses Menü beschreibt den manuellen Firmwareupload. Manueller Firmwareupdate - Manual Firmware Update Zum manuellen Updaten der Firmware klicken Sie auf durchsuchen, markieren Sie die Datei mit der Firmware und drücken Sie den Button um die Firmware auf das Gerät zu laden. Bild 3.34 Firmware...

  • Seite 90: Eigene Töne - User Sounds

    Diese können anstatt der Standardtöne verwendet werden. Eigene Töne upload - User Sound Upload Hier können Sie eigene Töne auf die 2N EntryCom IP hochladen. Suchen Sie die Hochzuladende Datei auf Ihrem Computer und drücken Sie den zum Upload in die 2N EntryCom IP.
  • Seite 91 Konfiguration Die folgenden Sounds können geändert werden: Hang-up by remote party – Ton beim Auflegender Gegenstelle. Busy tone – ersetzt den Standardbesetztton. Invalid input – ersetzt den „falscher Code für den Türöffner eingegeben“ Ton. Invalid position – ersetzt den Klingeltaste nicht belegt Ton. Lock switch activation –...

  • Seite 92: Network Trace

    Konfiguration Network Trace Hier können Sie den kommenden und gehenden Netzwerkverkehr überwachen. Die Datei mit den gescannten Daten kann downgeloadet und analysiert werden, zb. Mit dem Programm Wireshark (www.wireshark.org). Drücken Sie den Startknopf zum Aufzeichnen der Netzwerkdaten und den Stop Knopf zum beenden. Die Daten werden in einem Puffer von ca.

  • Seite 93: Lizenzschlüssel - Licence Key

    Lizenztyp -Licence type Zeigt den Lizenztyp der 2N EntryCom IP an. Lizenz gültig bis - Licence expiry 2N EntryCom IP wird mit einer Domolizenz der Professional-Version ausgeliefert. Diese ist auf 800Std. Limmitiert. Jeder Neustart zieht 1 Stunde ab. Lizenzschlüssel - Licence key Geben Sie hier den Lizenzschlüssel Ihrer Professional-Lizenz ein.

  • Seite 95: Funktionen Und Bedienung

    Funktionen und Bedienung Dieser Abschnitt beschreibt die Bedienung der 2N EntryCom IP . Sie finden hier: 2N EntryCom IP Bedienung als Externer Nutzer  2N EntryCom IP Bedieneung als Interner Ntzer  Wartung und Pflege ...

  • Seite 96: Entrycom Ip Bedienung Als Externer Nutzer

    – Hang up button mit yes aktiviert ist. Rufaufbau aus dem Telefonbuch In der 2N EntryCom IP ist ein Telefonbuch mit bis zu 999 Plätzen. Wenn bei Miscellaneous – Quick dial by numbers aktiviert ist kann auch per Kurzwahl ein Ruf aufgebaut werden.

  • Seite 97: Benutzer Aktivierung Und Deaktivierung

    2N EntryCom IP Bedienung als externer Nutzer Benutzer Aktivierung und Deaktivierung Sie können Benutzer aktivieren und deaktivieren. Geben Sie den Code ein und drücken sie die Taste * zur Bestätigung. Ein akzeptierter Code wird mit dem Signal oder bestätigt, je nach Art des Codes.

  • Seite 98: Entrycom Ip Mit Display - Bedienung Als Gast

    Gast Nach dem das Displayprogramm gestartet worden ist zeigt 2N EntryCom IP folgenden Text: 2N EntryCom IP display is not configured; siehe Bild unten. In diesem Zustand verhält sich die 2N EntryCom IP wie ein Modell ohne Display. Mit der richtigen Konfiguration des Displays wird entweder Werbung oder der elektronischen Namensschild Modus auf dem 2N EntryCom IP Display angezeigt.

  • Seite 99: Anrufen Einer Nummer - Calling To Number

    2N EntryCom IP mit Display – Bedienung als Gast Anrufen einer Nummer - Calling to Number Wenn der Telefonmodus aktiviert ist kann 2N EntryCom IP ein Gespräch wie ein normales Telefon aufbauen. Drücken Sie die * Taste, Sie hören den Freiton, danach wählen Sie die gewünschte Rufnummer.

  • Seite 100: Statusinformation

    Drücken Sie die Klingeltaste 6 (select)Suchen Sie den richtigen Kontakt mit den Pfeiltasten aus und bestätigen Sie mit der * oder 5 Taste. Statusinformation Je nach Modus zeigt die 2N EntryCom IP im Display verschiedene Zustände mit Piktogrammen an: Rufaufbau...

  • Seite 101: Entrycom Ip - Bedienung Als Interner Benutzer

    Türöffnen mit Code - Code Door Opening (Switch Activation) 2N EntryCom IP ist mit einem Relais zur Türöffnung ausgestattet. Zum aktivieren des Türöffners geben Sie Ihren Zugangscode auf der Tastatur ein. Vorgehensweise:: Geben Sie den Relais 1 oder Relais 2 Code ein und drücken Sie die * Taste.

  • Seite 102: Profile Aktivierung Und Deaktivierung - Profile Activation And Deactivation

    2N EntryCom IP - Bedienung als interner Benutzer Profile Aktivierung und Deaktivierung - Profile Activation and Deactivation Sie können Profile über die Tastatur aktivieren und deaktivieren. Für Details sehen Sie bitte in den dementsprechenden Abschnitt dieses Dokuments. Vorgehensweise: Geben Sie den Aktivierungs- oder Deaktivierungscode ein und drücken Siedie * Taste.

  • Seite 103: 4.4 Reinigung Und Pflege

    Glasreiniger. Verwenden Sie ein weiches Tuch und Beachten Sie folgende Hinweise: Benutzen Sie keine agressiven Chemikalien oder Reinigungsschwämme wie  zb. Topfreiniger. Trocknen Sie 2N EntryCom IP nach der Reinigung ab, lassen Sie keine  Wassertropfen am Gehäuse stehen.

  • Seite 105: Technische Daten

    Technische Daten Dieser Abschnitt beschreibt die technischen Daten des Produkts.

  • Seite 106: Technische Daten

    Technische Daten 5.1 Technische Daten Netzteil - Power Supply PoE 802.3af 48 V / 380 mA DC Oder Power supply adapter 230 V10%, 50/60 Hz / 12V DC DC power supply 12 V / 1A DC VoIP Signalling Count of channels Audio codecs G.711 PCM, 64 kbps Video codecs...
  • Seite 107 Technische Daten...

  • Seite 108: Zulassungen Und Zertifizierungen - Regulations And Directives

    Zulassungen und Zertifizierungen - Regulations and Directives 2N EntryCom IP ist Konform zu folgenden Vorschriften und Normen: Directive 1999/5/EC of the European Parliament and of the Council of 9 March  1999 – on radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity;...
  • Seite 109 2N TELEKOMUNIKACE a.s. Modřanská 621, 143 01 Prague 4, Czech Republic Tel.: +420 261 301 500, Fax: +420 261 301 599 E-mail: sales@2n.cz Web: www.2n.cz...
