Twisted pair
Koaxial-Kabel
Permanent an
Aktiv während Anruf
Permanent aus

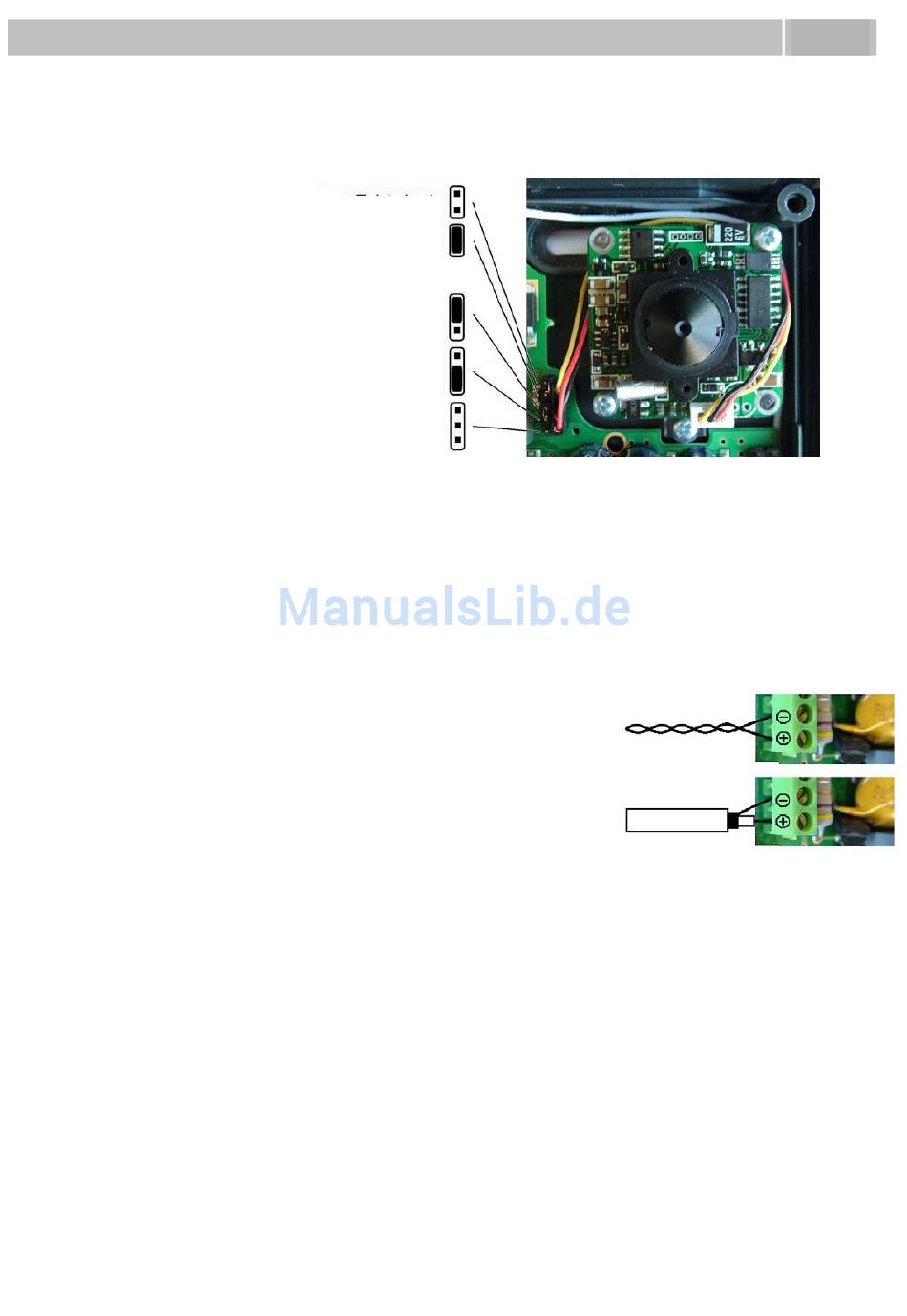

5. Verbinden Sie gemäss Abbildung die Kamera mit der Grundplatine durch das
mitgelieferte Kabel.
6. Wählen Sie den Kameramodus sowie den Videokabel-Typ mit den Jumpern. Mit
dem Modus "Video während Anruf" ist der Ausgang nur aktiv wenn ein Anruf
®
vom/zum 2N
EntryCom a/b ausgeführt wird. Nach Beendigung wird nach
ungefähr 7 Sekunden das Signal nicht mehr gesendet. Wählen Sie den
Modus "Permanente Wiedergabe" für die Aussenmontage um die
Kamera vor Feuchtigkeit zu schützen. Die Kamera wird während des
Betriebes geheizt, wodurch kein
Kondensationswasser auftreten kann.
7. Verbinden Sie ein Videokabel mit dem Signal-
Ausgang auf der Grundplatine. Wird ein
Twisted-Pair- statt einem Coax-Kabel benützt,
ist es nicht wichtig, welcher Leiter an welchem
Pin angeschlossen wird. Es ist jedoch von
Vorteil sich die Farbe des + / - zu merken.
Dies ist wichtig für die Installation eines LCD-
Monitors oder Video-Servers. Wird ein Coax-Kabel benutzt, schliessen Sie die
Hauptader an das "+" und den Schirm an den mit "-" bezeichneten Ausgang.
Bei einem UTP-Kabel verbinden Sie das Videosignal zu zwei Leitern, welche
verdrillt sind (Twisted Pair). Benützen Sie niemals willkürliche Leiter. Durch
Anschliessen/Entfernen der Jumper setzen Sie die Impedanz des
Ausgangssignales für Coax- oder Twisted-Pair-Kabel.
8. Platzieren Sie die Kamera im von Ihnen gewünschten Winkel.
9. Setzen Sie den Lautsprecher wieder in die dafür vorgesehenen Aussparungen in
der Grundplatine. Vergewissern Sie sich, dass alle drei Stützen richtig
eingesetzt sind.
10. Setzen Sie die Telefon-Türsprechstelle durch anschrauben der Plastikabdeckung
(4 Schrauben) auf das Grundmodul und aufsetzen der Frontabdeckung wieder
zusammen.
Installation der Kamera
2.4
30
