- Seite 1 ® EntryCom IP Uni IP - Türsprechstelle Installationsanleitung www.2N-EntryCom.de Version 1.0.0...
- Seite 2 Das Produktportfolio von 2N TELEKOMUNIKACE a.s. beinhaltet GSM und UMTS-Gateways, Business Telefonanlagen, Türsprechstellen und Aufzugnotrufanlagen. 2N® ist eine registrierte Marke von 2N TELEKOMUNIKACE a.s.. Die Produkt- und Markenbezeichnungen sind weltweit eingetragen und geschützt. 2N TELEKOMUNIKACE betreibt eine FAQ Datenbank mit einer Zusammenfassung der am häufigsten gestellten Fragen zu 2N Produkten und Services.
-
Seite 3: Inhaltsverzeichnis
Vorteile im Überblick ......................7 Modifikationen ........................ 8 ® EntryCom IP Uni Module und Zubehör ..............9 Basismodule ........................9 Unterputz-/ Aufputzgehäuse ................... 10 Spannungsversorgung ....................10 Elektronische Türöffner ....................10 ... - Seite 4 Technische Daten ............25 Ergänzende Informationen ..........27 Gesetze, Verordnungen und Richtlinien ..............28 Technischer Kundenservice ..................29 Allgemeine Vorschriften und Regeln, Haftungsausschluß ........30 Rücknahme und Recycling ..................31...
-
Seite 5: Produktübersicht
Produktübersicht ® In diesem Kapitel finden Sie eine Einführung in die 2N EntryCom IP Uni Produktlinie, die vielfältigen Anwendungsmöglichkeiten und deren Vorteile. Inhalt: Produktbeschreibung Modifikationen ® EntryCom IP Uni ... -
Seite 6: Produktbeschreibung
System) sorgen auch in lauten Umgebungen für eine gute Verständigung. ® Mit der 2N EntryCom IP Uni stehen 1 oder 2 Ruftasten zur Verfügung. Bis zu drei Telefonnummern und Zeitprofile können je Ruftasten hinterlegt werden, um die Erreichbarkeit der angerufenen Gruppe zu erhöhen. -
Seite 7: Vorteile Im Überblick
Vorteile im Überblick Verschiedenste Montagevarianten (Ziegel, Gips / Unterputz, Aufputzmontage) Sensibles Mikrofon und leistungsfähiger Lautsprecher Verständliche Vollduplex Kommunikation, Echo-Filterung Kurzwahltasten inkl. Namensschild und Hintergrundbeleuchtung Elektronische Türöffnerfunktion Stromversorgung über Ethernet – PoE oder externes 12V-Netzteil Bequem mittels Browser konfigurierbar ... -
Seite 8: Modifikationen
1.2 Modifikationen Der Hersteller behält sich das Recht vor, das Produkt zur Qualitätsverbesserung zu modifizieren. Version Änderungen... -
Seite 9: Entrycom Ip Uni Module Und Zubehör

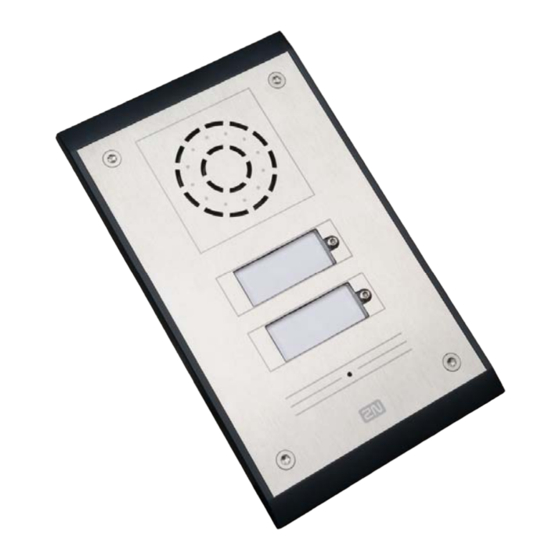

EntryCom IP Uni Module und Zubehör Basismodule 9153101D 9153102D ® Die 2N EntryCom IP Uni ist hervorragend für den Außeneinsatz ohne zusätzlichen Wetterschutz ® geeignet. Alle 2N EntryCom IP Uni Module können Aufputz-(zusätzlicher Montagerahmen) und Unterputz (Unterputzgehäuse im Lieferumfang enthalten) montiert werden. -
Seite 10: Unterputz-/ Aufputzgehäuse
Aufgrund unterschiedlichster Türsysteme und Toranlagen ist der elektrische Türöffner bauseitig zu stellen und durch einen Schlosser/ Schlüsseldienst an das entsprechende Schloß- und Schließsystem anzupassen Sonstiges Zubehör 9137901 9737902 Lizenz zum Upgrade der 2N Lizenzkey für G.729 EntryCom IP Basic in die Sprachcodec Pro-Version... -
Seite 11: Legende
1.4 Legende Verwendete Symbole Sicherheit Diese Informationen immer befolgen, um Personenschaden zu vermeiden. Warnung Diese Informationen immer befolgen, um Schäden am Gerät zu vermeiden. Achtung Wichtige Information für die Systemfunktionalität. Nützliche Hinweise. Hinweis Zusätzliche Information. ... -
Seite 12: Funktion Und Installation
Funktion und Installation... -
Seite 13: Vorbereitung
Bitte überprüfen Sie anhand der folgenden Liste den Verpackungsinhalt Ihrer ® EntryCom IP Uni: ® EntryCom IP Uni Torx 10 / Torx 20 Doppel-Gehäuseschlüssel ® CD mit 2N EntryCom IP Uni Bedienungsanleitung Montageschablone A5 durchsichtig Namensschildfolie Ersatzabdeckung Klingeltaste Ziegel-Unterputzgehäuse 4x12 Schrauben für Kunststoff Kabelbinder... -
Seite 14: Montage - Mechanische Installation
2.2 Montage - mechanische Installation Montagemöglichkeiten Unterputz (klassische Ziegel, ebenso Hohlziegel und wärmegedämmte Wände...) Voraussetzung: Präzise ausgearbeitetes Loch in der Wand. Gips, Montage-Kleber, Montageschaum oder Mörtel Hohlwand (Gipskarton, Standsäule etc.) Voraussetzung: Präzise ausgearbeiteter Ausschnitt Aufputz (Beton- und Stahlkonstruktionen) Voraussetzung: Aufputzgehäuse (Artikel-Nr.: 9153003) -
Seite 15: Wichtige Montagehinweise
Für ein elegantes Erscheinungsbild und einen optimalen Vandalismus-Schutz sollte die Unterputzmontage bevorzugt werden. Achtung Es sind nur Schrauben aus rostfreiem Stahl für die 2N EntryCom IP-Uni- Montage verwendet (Korrosion). Nach dem Abnehmen der Frontplatte stellen Sie bitte sicher, dass kein ... -
Seite 16: Unterputzmontage - Klassischer Ziegel
Unterputzmontage – Klassischer Ziegel 1. Mit der Montageschablone eine Aussparung in die Wand bringen. Alle Kabel sind von hinten oder seitlich in der Wandaussparung zu verlegen. 2. Das Kunststoff-Unterputzgehäuse aus der Lieferung nehmen. Kabellöcher herauslösen! 3. Unterputzgehäuse bündig zur Oberfläche einbauen. Einbaukleber (Gips, Mörtel etc.) setzen lassen. -
Seite 17: Unterputzgehäuse - Gipskarton-Wand
Unterputzgehäuse – Gipskarton-Wand 1. Schneiden Sie ein Loch mit Hilfe der Schablone (165x95mm) 2. Entfernen der Frontplatte von der Türsprechstelle 3. Verbinden Sie die Verkabelung mit dem Klemmblock oder dem RJ Stecker, siehe Kapitel: elektrische Installation. 4. Nutzen Sie den Kabelbinder 5. -
Seite 18: Elektrische Installation
2.3 Elektrische Installation ® Dieser Abschnitt beschreibt, wie die 2N EntryCom IP Uni in das Local Area Network (LAN), an die Stromversorgung und an den elektrischen Türöffner angeschlossen wird. Anschlüsse an die Leiterplatte ® Die Abbildung zeigt die Anschlüsse auf der 2N EntryCom IP Uni Leiterplatte (PCB). -
Seite 19: Lan-Verbindung
LAN Verbindung ® EntryCom IP Uni wird via RJ-45 (Anschluss X11) UTP/STP Kabel (Kategorie Cat 5e oder höher) mit dem LAN verbunden. Das System verfügt über eine MDI-(X) Funktion und ist somit unabhängig vom Kabeltyp (gekreuzt / ungekreuzt). Anschluß der Spannungsversorgung ®... -
Seite 20: Namensschilder - Einsetzen Und Auswechseln
2.4 Namensschilder – Einsetzen und Auswechseln Etiketten herstellen Im Lieferumfang der 2N® EntryCom IP Uni befindet sich eine durchsichtige Folie, die zum Laser-Druck geeignet ist. Die bedruckte Folie ausschneiden und in die Namensschilder stecken. In jedem Namensschild steckt eine Folie, die mit Filzstift beschrieben werden kann. -
Seite 21: Funktionen Und Bedienung
Funktionen und Bedienung ® Dieses Kapitel beschreibt die Funktionen der 2N EntryCom IP Uni. Inhalt: Konfiguration Handhabung Wartung und Pflege ... -
Seite 22: Entrycom Ip Uni Konfiguration
Führen Sie folgende Anweisungen aus, um die statische IP-Adresse zu aktivieren bei 1- und 2-Tasten Version): ® Die 2N EntryCom IP Uni mit der Stromversorgung verbinden (oder trennen und verbinden, falls bereits verbunden). Das erste akustische Signal abwarten ... -
Seite 23: Entrycom Ip Uni Handhabung
3.2 2N EntryCom IP Uni Handhabung ® Dieses Kapitel beschreibt die Nutzung der 2N EntryCom IP Uni, wenn Sie von einem externen Nutzer betätigt wird. Kurzwahltaste Beim Betätigen der Klingeltasten werden vordefinierte Rufnummern aus dem Speicher gewählt (je nach Modul 1 oder 2 Ruftasten). Beim Drücken einer Klingeltaste wird die hinterlegte Rufnummer aus dem Speicher gewählt. -
Seite 24: Wartung Und Pflege
3.3 Wartung und Pflege Reinigung Beim häufigen Gebrauch wird die Oberfläche, insbesondere die Tastatur, verschmutzt. Zur Reinigung reicht meistens ein weiches Tuch, das mit sauberem Wasser angefeuchtet wurde. Wir empfehlen bei der Reinigung folgende Regeln einzuhalten: Verzichten Sie auf aggressive Reinigungsmittel (Scheuermilch etc.) ... -
Seite 25: Technische Daten
Technische Daten... - Seite 26 Technische Daten Signalling protocol SIP (UDP) Ruftasten Transparent, weiß beleuchtete Tasten mit leicht Tastendesign austauschbaren Namensschilder Anzahl 1 oder 2 Audio Mikrofon 1 integrierte Mikrofone Verstärker 1W (class D) Lautsprecher 1W Volumen Regler Einstellbar mit automatisch adaptiven Modus Vollduplex Ja (AEC) Audio stream Protokolle RTP/RTSP Codecs G.711 Schnittstellen Stromversorgung 12V+‐15%/1A DC oder PoE PoE PoE 802.3af (max 12.95W Leistungsaufnahme) Netzwerktyp 10/100BASE‐TX s Auto‐MDIX, RJ‐45 Empfohlene Verkablung Cat‐5e oder höher Zusatzschalter NO und NC Kontakte, bis zu 30V/1A AC/DC Aktiver Schaltausgang ...
-
Seite 27: Ergänzende Informationen
Ergänzende Informationen In diesem Kapitel finden Sie zusätzliche Produktinformationen: Gesetze, Verordnungen und Richtlinien Technischer Kundenservice Allgemeine Vorschriften und Regeln Rücknahme und Recycling ... -
Seite 28: Gesetze, Verordnungen Und Richtlinien
5.1 Gesetze, Verordnungen und Richtlinien ® EntryCom IP Uni conforms to the following directives and regulations: Directive 1999/5/EC of the European Parliament and of the Council, of 9 March 1999 – on radio equipment and telecommunications terminal equipment and the... -
Seite 29: Technischer Kundenservice
5.2 Technischer Kundenservice Sollten Sie trotz aufmerksamen Lesens der Anleitung noch Fragen haben, wenden Sie sich bitte an Ihren Fachhändler oder unsere Service-Hotline: Rufnummer Service-Hotline: 01805 / 345 835 (14 ct/Min. aus dem deutschen Festnetz, Mobilfunk max. 42 ct/Min. – Stand 01/2012) Bevor Sie Ihren Fachhändler oder unsere Hotline anrufen, bitten wir Sie folgende Angaben bereit zu halten: Welche Einstellungen haben sie vorgenommen? -
Seite 30: Allgemeine Vorschriften Und Regeln, Haftungsausschluß
5.3 Allgemeine Vorschriften und Regeln, Haftungsausschluß Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Produkt in Betrieb nehmen. Folgen Sie allen enthaltenen Anweisungen und Empfehlungen. Jegliche Nutzung des Produkts, welche im Widerspruch zu den Anweisungen steht, kann zu Fehlfunktionen, Beschädigungen oder Zerstörung des Produkts führen. -
Seite 31: Rücknahme Und Recycling
5.4 Rücknahme und Recycling Hat Ihr Gerät ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich angehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. - Seite 32 2N Vertrieb Deutschland Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 – 04103 Leipzig Tel.: 0341/ 256317-40, Fax: 0341/ 256317-49 E-Mail: info@keil-telecom.de Web: www.keil-telecom.de Änderungen und Irrtümer vorbehalten. Stand 07/2012...
