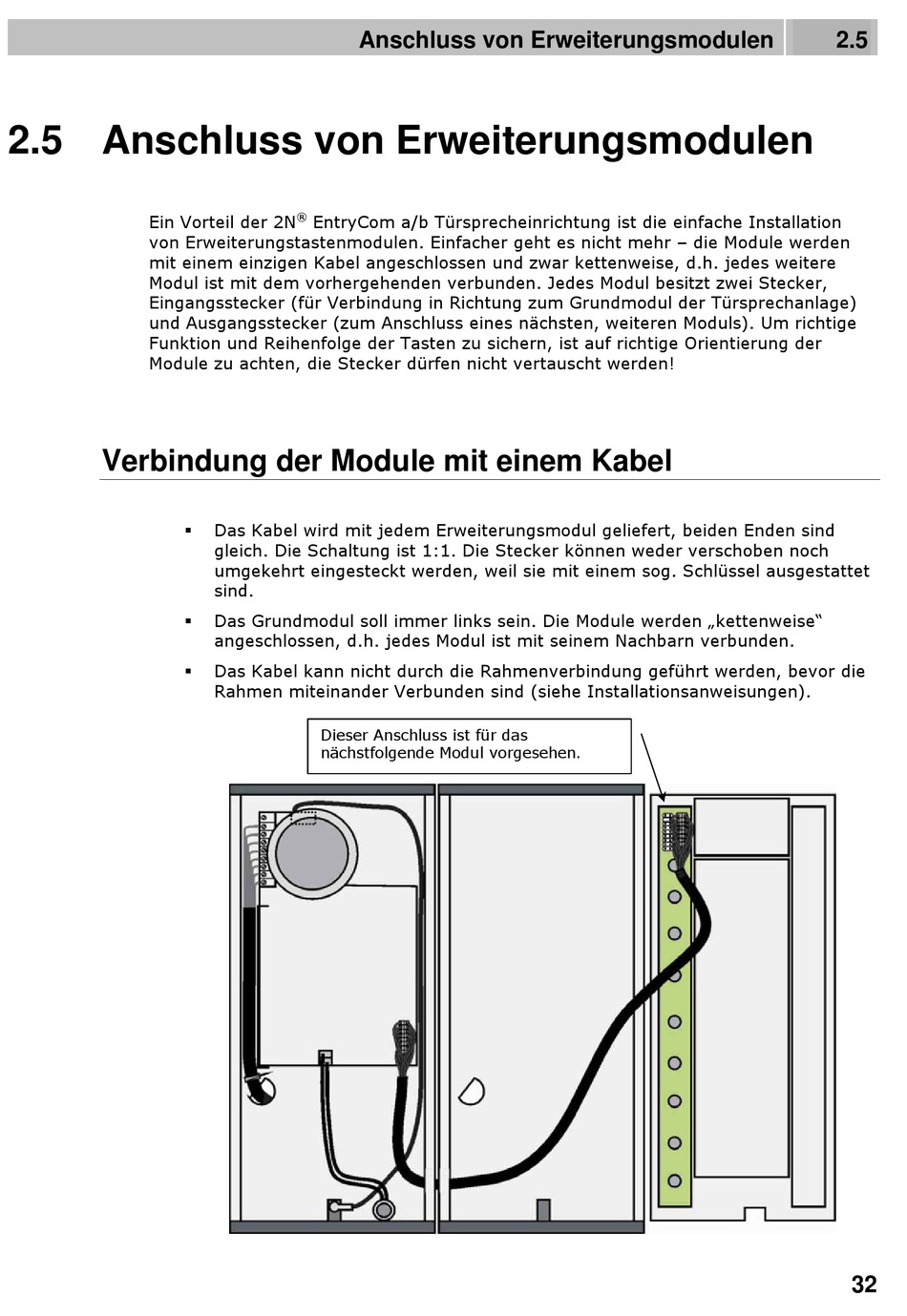

2.5 Anschluss von Erweiterungsmodulen

Ein Vorteil der 2N
von Erweiterungstastenmodulen. Einfacher geht es nicht mehr – die Module werden
mit einem einzigen Kabel angeschlossen und zwar kettenweise, d.h. jedes weitere
Modul ist mit dem vorhergehenden verbunden. Jedes Modul besitzt zwei Stecker,
Eingangsstecker (für Verbindung in Richtung zum Grundmodul der Türsprechanlage)
und Ausgangsstecker (zum Anschluss eines nächsten, weiteren Moduls). Um richtige
Funktion und Reihenfolge der Tasten zu sichern, ist auf richtige Orientierung der
Module zu achten, die Stecker dürfen nicht vertauscht werden!

Verbindung der Module mit einem Kabel

®
EntryCom a/b Türsprecheinrichtung ist die einfache Installation
Das Kabel wird mit jedem Erweiterungsmodul geliefert, beiden Enden sind

gleich. Die Schaltung ist 1:1. Die Stecker können weder verschoben noch
umgekehrt eingesteckt werden, weil sie mit einem sog. Schlüssel ausgestattet
sind.
Das Grundmodul soll immer links sein. Die Module werden „kettenweise"

angeschlossen, d.h. jedes Modul ist mit seinem Nachbarn verbunden.
Das Kabel kann nicht durch die Rahmenverbindung geführt werden, bevor die

Rahmen miteinander Verbunden sind (siehe Installationsanweisungen).
Dieser Anschluss ist für das
nächstfolgende Modul vorgesehen.
