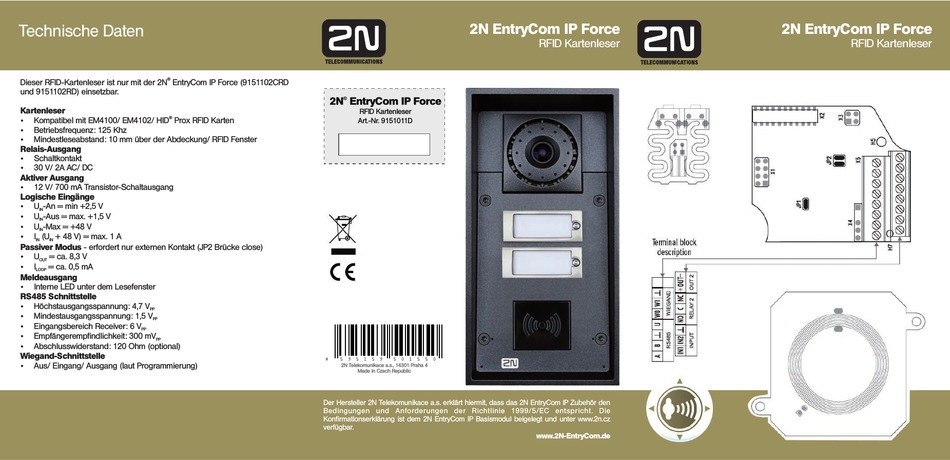

2N EntryCom IP Force Technische Daten

Technische Daten
Dieser RFID-Kartenleser ist nur mit der 2N EntryCom IP Force (9151102CRD ®
und 9151102RD) einsetzbar.
Kartenleser
Kompatibel mit EM4100/ EM4102/ HID Prox RFID Karten ®
Ÿ
Betriebsfrequenz: 125 Khz
Ÿ
Mindestleseabstand: 10 mm über der Abdeckung/ RFID Fenster
Ÿ
Relais-Ausgang
Schaltkontakt
Ÿ
30 V/ 2A AC/ DC
Ÿ
Aktiver Ausgang
12 V/ 700 mA Transistor-Schaltausgang
Ÿ
Logische Eingänge
U -An = min +2,5 V
Ÿ
IN
U -Aus = max. +1,5 V
Ÿ
IN
U -Max = +48 V
Ÿ
IN
I (U + 48 V) = max. 1 A
Ÿ
IN IN
Passiver Modus - erfordert nur externen Kontakt (JP2 Brücke close)
U = ca. 8,3 V
Ÿ
OUT
I = ca. 0,5 mA
Ÿ
LOOP
Meldeausgang
Interne LED unter dem Lesefenster
Ÿ
RS485 Schnittstelle
Höchstausgangsspannung: 4,7 V
Ÿ
PP
Mindestausgangsspannung: 1,5 V
Ÿ
PP
Eingangsbereich Receiver: 6 V
Ÿ
PP
Empfängerempfindlichkeit: 300 mV
Ÿ
PP
Abschlusswiderstand: 120 Ohm (optional)
Ÿ
Wiegand-Schnittstelle
Aus/ Eingang/ Ausgang (laut Programmierung)
Ÿ
2N EntryCom IP Force
2N EntryCom IP Force
®
RFID Kartenleser
Art.-Nr. 9151011D
2N Telekomunikace a.s., 14301 Praha 4
Made in Czech Republic
Der Hersteller 2N Telekomunikace a.s. erklärt hiermit, dass das 2N EntryCom IP Zubehör den
Bedingungen und Anforderungen der Richtlinie 1999/5/EC entspricht. Die
Konfirmationserklärung ist dem 2N EntryCom IP Basismodul beigelegt und unter www.2n.cz
verfügbar.
RFID Kartenleser
Klemmleistenbezeichnung
www.2N-EntryCom.de
2N EntryCom IP Force
RFID Kartenleser
