2N

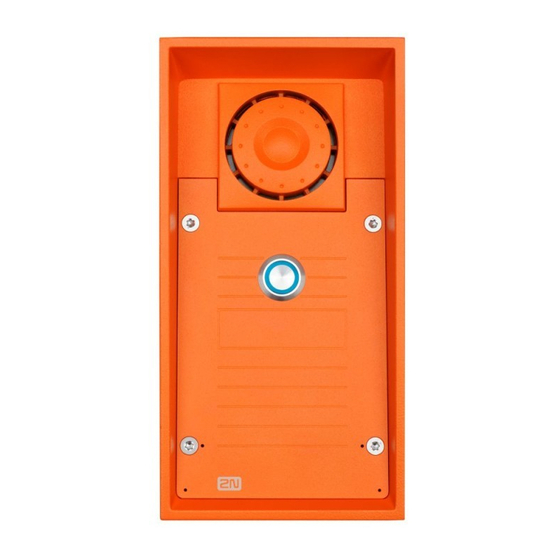

EntryCom IP Safety
IP - Türsprechstelle
Installationsanleitung
www.2N-EntryCom.de
Version
1.1.0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für 2N EntryCom IP Safety

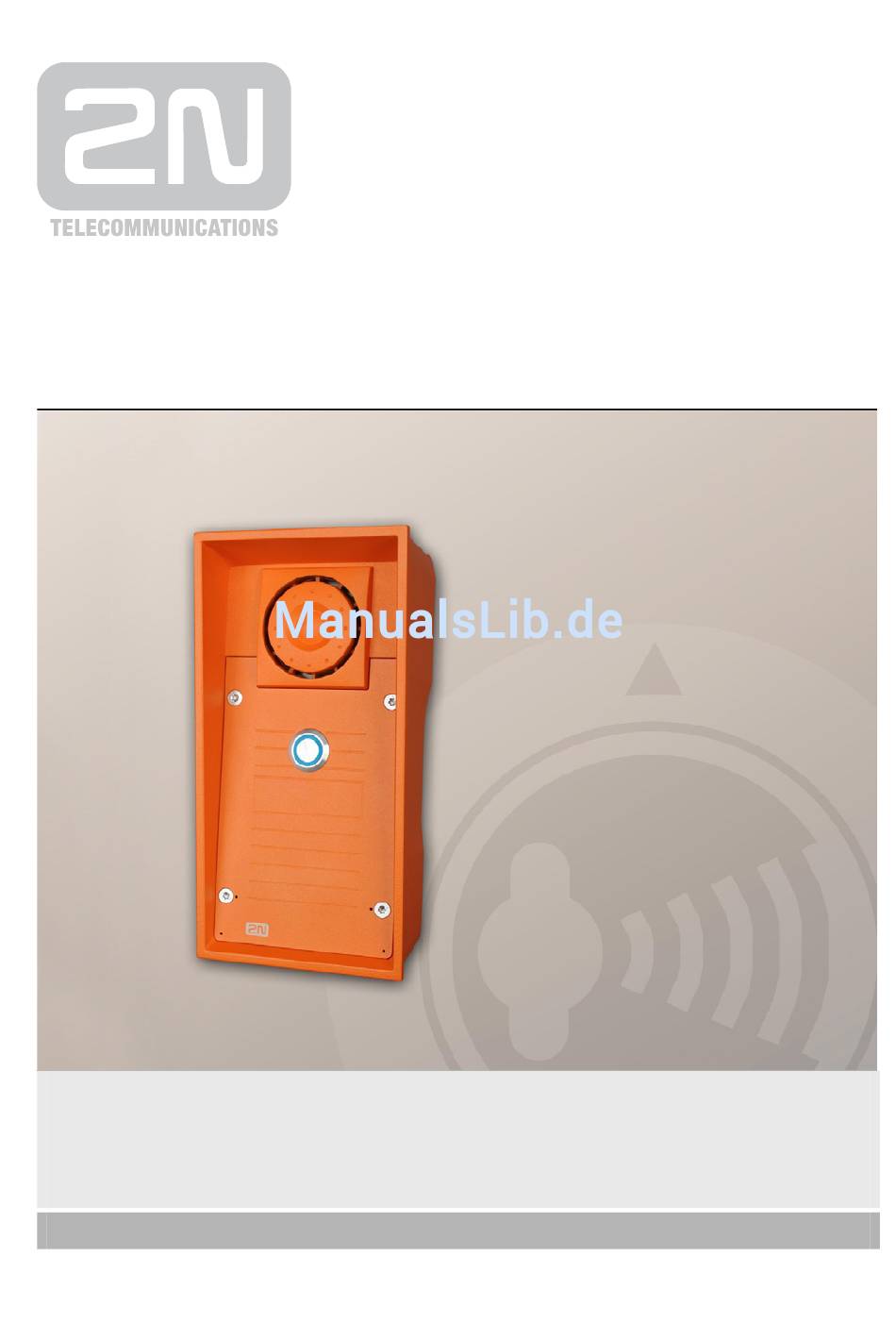

  • Seite 1 ® EntryCom IP Safety IP - Türsprechstelle Installationsanleitung www.2N-EntryCom.de Version 1.1.0...
  • Seite 2 Das Produktportfolio von 2N TELEKOMUNIKACE a.s. beinhaltet GSM und UMTS-Gateways, Business Telefonanlagen, Türsprechstellen und Aufzugnotrufanlagen. 2N® ist eine registrierte Marke von 2N TELEKOMUNIKACE a.s.. Die Produkt- und Markenbezeichnungen sind weltweit eingetragen und geschützt. 2N TELEKOMUNIKACE betreibt eine FAQ Datenbank mit einer Zusammenfassung der am häufigsten gestellten Fragen zu 2N Produkten und Services.
  • Seite 3: Inhaltsverzeichnis

      Vorteile im Überblick ......................7     Modifikationen ........................ 8 ®     EntryCom IP Safety Module und Zubehör ............9   Basismodule ........................9   Unterputzgehäuse ......................10   VoIP Zubehör ......................... 11   VoIP Videotelefone ......................11  ...
  • Seite 4   Türöffner mit Codeschloss betätigen................33   Benutzer / Profile Aktivierung und Deaktivierung ............33     Wartung und Pflege ..................... 34   Reinigung ........................34   Zukünftiger Namensschildersatz, Änderungen in der Programmierung ......34 Technische Daten ............35    ...
  • Seite 5: Produktübersicht

    Produktübersicht ® In diesem Kapitel finden Sie eine Einführung in die 2N EntryCom IP Safety Produktlinie, die vielfältigen Anwendungsmöglichkeiten und deren Vorzüge. Inhalt: Produktbeschreibung  Fehler! Verweisquelle konnte nicht gefunden werden.  ® EntryCom IP Safety  Legende ...
  • Seite 6: Produktbeschreibung

    Telefons. Wenn gewünscht, kann ein zusätzlicher Schalter installiert werden. ® Die 2N EntryCom IP Safety ist sehr einfach zu installieren. Das Gerät wird via Netzwerkkabel mit dem Heimnetzwerk verbunden, die Stromversorgung erfolgt über ein 12V Netzteil oder PoE Technologie. ®...
  • Seite 7: Vorteile Im Überblick

    Vorteile im Überblick Einfache und effektive Art der Überwachung und Gewährleistung der sicheren  Zugangskontrolle, Integration in Notrufsystem Robustes und wetterbeständiges Gehäuse (IP 65,69)  Verschiedenste Montagevarianten (Ziegel/ Gips Unterputz, Aufputzmontage)  Sensible Mikrofone und leistungsfähiger Lautsprecher  Verständliche Vollduplex Kommunikation, Echo-Filterung ...
  • Seite 8: Modifikationen

    1.2 Modifikationen Der Hersteller behält sich das Recht vor, das Produkt zur Qualitätsverbesserung zu modifizieren. Version Änderungen...
  • Seite 9: Entrycom Ip Safety Module Und Zubehör

    9152101 1 Ruftaste, IP65 9152101W 1 Ruftaste, 10W Lautsprecher, IP69 ® Die 2N EntryCom IP Safety ist hervorragend für den Einsatz in extremen Umgebungen ohne zusätzlichen Wetterschutz geeignet. Geräte, die ein W in der Artikelnummern beinhalten, sind für Anwendungensbereiche dauerhaften Wasserkontakt, Hochdruckreinigung und laute Umgebungen geeignet.
  • Seite 10: Unterputzgehäuse

    Unterputzgehäuse 9152000 9151001 9151002 Montagerahmen Ziegel-Unterputzgehäuse Gipskarton-Unterputzgehäuse orange Aluminum...
  • Seite 11: Voip Zubehör

    VoIP Zubehör 91378100 91378110 PoE injector PoE Switch (4 Port PoE, 4 Port Ethernet) VoIP Videotelefone 91378350 Grandstream VoIP Videotelefon Elektronische Türöffner Aufgrund unterschiedlichster Türsysteme und Toranlagen ist der elektrische Türöffner bauseitig zu stellen und durch einen Schlosser/ Schlüsseldienst an das entsprechende Schloß- und Schließsystem anzupassen...
  • Seite 12: Sonstiges Zubehör

    Sonstiges Zubehör 9137410E 91341481E Externes IP Relais Adapter 12 V/2 A Stabilisiertes Netzteil zur Stromversorgung wenn PoE nicht verfügbar. 9137901 9737902 Lizenz zum Upgrade der Lizenz für G.729 ® EntryCom IP Basic in die Pro-Version...
  • Seite 13: Legende

    1.4 Legende Verwendete Symbole Sicherheit Diese Informationen immer befolgen, um Personenschaden zu vermeiden.  Warnung Diese Informationen immer befolgen, um Schäden am Gerät zu  vermeiden. Achtung Wichtige Information für die Systemfunktionalität.  Nützliche Hinweise.  Hinweis Zusätzliche Information. ...
  • Seite 14: Funktion Und Installation

     Funktion und Installation ® Dieses Kapitel beschreibt das 2N EntryCom IP Safety Produkt und seine Installation. Inhalt: Vorbereitung  Montage - mechanische Installation  Fehler! Verweisquelle konnte nicht gefunden werden.  Elektrische Installation ...
  • Seite 15: Vorbereitung

    2.1 Vorbereitung Packungsinhalt Bitte überprüfen Sie anhand der folgenden Liste den Verpackungsinhalt Ihres neuen ® EntryCom IP Safety Produktes: ® 1 x 2N EntryCom IP Safety 1 x Rahmen 1 x Torx 10 / Torx 20 Doppel-Gehäuseschlüssel Buchsen (beiliegend): 1 x Kabelverschraubung mit Gegenmutter, klein 1 x Kabelverschraubung mit Gegenmutter, groß...
  • Seite 16: Montage - Mechanische Installation

    2.2 Montage - mechanische Installation Montagemöglichkeiten Eine Übersicht über die Montagemöglichkeiten und der dazu benötigten Bauteile finden Sie in der untenstehenden Auflistung. Unterputz – klassische Ziegel Voraussetzung: Präzise gefertigtes Loch in der Wand oder, optional, Ziegel-Unterputzgehäuse, Artikel-Nr. 9151001 Unterputz – wärmegedämmte Wand Voraussetzung: Länger Schrauben, je nach Dämmungsdicke Unterputz –...
  • Seite 17 Gipskarton-Unterputzgehäuse, Artikel- Nr.9151002 Aufputz (Beton- und Stahlkonstruktionen, Standsäulen, etc.) Voraussetzung: ® EntryCom IP Safety unit (Aufputzgehäuse ist nicht notwendig) Achtung Der Hersteller haftet nicht für Schäden durch Diebstahl in Räumlichkeiten,  die durch das eingeschaltete elektronische Türschloß zugänglich sind. Das Produkt ist nicht als alleinger Einbruchschutz geeignet, außer in...
  • Seite 18: Wichtige Montagehinweise

    Denken Sie daran, dass Dübel von schlechter Qualität sich leicht lösen und  aus der Wand fallen können! Nur Schrauben aus rostfreiem Stahl für die 2N ® EntryCom IP-Safety-  Montage verwendet (Korrosion). Nach dem Herausnehmen der Frontplatte, stellen Sie sicher, dass kein ...
  • Seite 19: Unterputzmontage - Klassischer Ziegel

    Unterputzmontage – Klassischer Ziegel Bei der Nutzung des Unterputzgehäuses sind die Hinweise auf der Montageanleitung in der Box zu beachten. Wird kein Unterputzgehäuse eingebaut, nutzen sie die nachfolgenden Montagehinweise: 1. Mit der Montageschablone eine Aussparung in die Wand bringen. Alle Kabel sind in das Loch zu verlegen.
  • Seite 20: Unterputzmontage - Wärmegedämmte Wand

    Unterputzmontage – Wärmegedämmte Wand Ausschneiten der Wärmeisolation mit Hilfe der Schablone (wie bei der klassischen Ziegelwand). Achtung Die Tiefe der Löcher hängt von der Dicke der Isolationsschicht ab, evtl.  Benötigen Sie längere Schrauben. Befinden sich Hohlziegel hinter der Isolationsschicht, müssen die Schrauben durch den kompletten Dübel gedreht werden (50 mm), welcher ebenso ordentlich fixiert sein muss.
  • Seite 21: Unterputzmontage - Hohlziegel

    Unterputzmontage – Hohlziegel ® Wenn sie die 2N EntryCom IP Safety in eine Hohlziegelwand einbauen möchten, müssen sie das Ziegel-Unterpuztgehäuse verwenden und den Anweisung der mitgelieferten Montageanleitung Folge leisten. Unterputzgehäuse – Gipskarton-Wand Verwendung des Gipskarton-Unterputzgehäuses. Einbauanleitung im Lieferumfang enthalten.
  • Seite 22: Aufputzmontage

    Passagen. Der Hersteller haftet nicht für Verletzungen resultierend aus der unsicheren Montage! 1. Wählen sie die Position der 2N® EntryCom IP Safety in Bezug auf die Kabelführung. Nutzen sie die Löcher an der Unterseite der Türstation. 2. Löcher von 60 mm Tiefe für die Dübel bohren.
  • Seite 23: Verwendung Der Kabeldurchführung

    Verwendung der Kabeldurchführung Die Kabeldurchführungen aus dem Lieferumfang sind für folgende Kabel geeignet: Große Buchse: Zwei Kabel mit Durchmesser 5–6 mm (UTP Kabel), oder, bei Ersetzen des Einsatzes, für eine dicke Leitung mit einem Durchmesser bis zu 14 mm. Kleine Buchse: Ein Kabel mit einem Durchmesser von 5–8 mm. Sie können auch ein LAN Kabel RJ45 durch die Buchse führen.
  • Seite 24: Elektrische Installation

    2.3 Elektrische Installation ® Dieser Abschnitt beschreibt, wie die 2N EntryCom IP Safety in das Local Area Network (LAN), an die Stromversorgung und an den elektrischen Türöffner angeschlossen wird. Anschlüsse an die Leiterplatte ® Abb. 2.11 zeigt die Anschlüsse auf der 2N EntryCom IP Safety Leiterplatte (PCB).
  • Seite 25: Lan-Verbindung

    Anzeige LAN-Verbindung LAN Verbindung ® EntryCom IP Safety wird via RJ-45 (Anschluss X11) UTP/STP Kabel (Kategorie Cat 5e oder höher) mit dem LAN verbunden. Das System verfügt über eine MDI-(X) Funktion und ist somit unabhängig vom Kabeltyp (gekreuzt / ungekreuzt).
  • Seite 26: Jumper Konfiguration

    Electric Lock Connection 2N® EntryCom IP-Safety ist mit einem elektrisch isolierten Relais- Schalter ausgestattet (mit Öffner- und Schließkontakt) (Anschluss X17) und einem 12V/700mA Ausgang (Anschluss X18), zu dem ein Standard-Türöffner oder ein anderes kompatibles elektrisches Gerät angeschlossen werden kann. Jumper Konfiguration Anschluss X6 befindet sich rechts-oben auf der Leiterplatte und hilft bei der Rücksetzung des Gerätes auf die Werkseinstellung...
  • Seite 27: Montage Fertigstellung

    Montage Fertigstellung 1. Nachdem alle Kabel angeschlossen ist es wichtig, dass alle genutzten Buchsen festgezogen sind und der RJ-45 Verbinder im Anschluss der Leiterplatte steckt. 2. Montieren sie die Abdeckung vorsichtig! Es ist wichtig sicherzustellen, dass die Anschlüsse richtig angeschlossen sind und die Kabel im inneren des Gerätes genügend Platz für die Leiterplatte lassen (4 Ruftasten-Leiterplatte).
  • Seite 29: Funktionen Und Bedienung

    Funktionen und Bedienung ® Dieses Kapitel beschreibt die Funktionen der 2N EntryCom IP Safety. Inhalt: Konfiguration  Handhabung  Wartung und Pflege ...
  • Seite 30: Entrycom Ip Safety Konfiguration

    EntryCom IP Safety auf den dynamischen IP Adress- Modus eingestellt. Dazu muss eine ordentliche Einstellung des DHCP Server ® möglich sein. Ist dies nicht der Fall, kann die 2N EntryCom IP Safety ebenso im Statischen IP Adress-Modus betrieben werden. Siehe Bedienungsanleitung ®...
  • Seite 31: Einstellungsänderung Mit 1 Oder 2-Tastenmodul

    Notiz: Die 2, 1, 1, 2, 2, 3 Tastenkombination muss innerhalb von 30 Sekonden nach dem ertönen des ersten Signals erfolgen (Sicherheitsgründe). Höchstens 2 Sekunden zwischen den einzelnen Tasten Betätigungen. ® EntryCom IP Safety bekommt nur bei korrekter Konfiguration des DHCP Server automatisch die IP-Adresse. Einstellungsänderung mit 1 oder 2-Tastenmodul ®...
  • Seite 32: Entrycom Ip Safety Handhabung

    Rufaufbau aus dem Telefonbuch ® In der 2N EntryCom IP Safety ist ein Telefonbuch mit bis zu 999 Plätzen (Professional-Version) möglich.Je nach Modul 1, 2 oder 4 Kurzwahltasten. Über die Tastatur können Sie die restlichen Rufnummern wählen. Hier muss bei die Funktion Speed dial using digits aktiviert sein, damit per Kurzwahl ein Ruf aufgebaut werden kann.
  • Seite 33: Kommende Gespräche Annehmen Und Ablehnen

    Kommende Gespräche annehmen und ablehnen Wenn die automatische Rufannahme deaktiviert ist, kann mit der Taste * ein Ruf angenommen werden, mit der Taste # wird er abgewiesen (nur bei Modulen mit numerischer Tastatur). Türöffner mit Codeschloss betätigen Geben Sie den Türöffercode ein und drücken Sie *. Ein korrekter Code wird je nach Einstellung mit einem Ton quittiert, ein falscher Code führt zu folgendem Signalton Benutzer / Profile Aktivierung und Deaktivierung...
  • Seite 34: Wartung Und Pflege

    Beachtung dieser Bedienungsanleitung. Der Hersteller behält sich das Recht vor, das Produkt zu modifizieren, um dessen Qualitäten zu verbessern. ® EntryCom IP Safety enthält keine umweltschädlichen Komponenten. Die Entsorgung muss in Übereinstimmung mit den geltenden gesetzlichen Bestimmungen erfolgen.
  • Seite 35: Technische Daten

    Technische Daten Dieser Abschnitt beschreibt die technischen Daten des Produkts.
  • Seite 36: Technische Daten

    4.1 Technische Daten Signalling protocol  SIP (UDP)  Ruftasten  Tastendesign  Ringbeleuchteter Taster  Anzahl  1  Audio  Mikrofon  2 integrierte Mikrofones  Verstärker   10W (class D)  Lautsprecher  1W (optional 10W)   Volumen Regler  Einstellbar mit automatisch adaptiven Modus  Vollduplex  Ja (AEC)  Audio stream  Protokolle  RTP/RTSP  Codecs  G.711 (G.729 optional)  Schnittstellen  Stromversorgung  12V+‐15%/1A DC or PoE  PoE  PoE 802.3af (max 12.95W Leistungsaufnahme)  Netzwerktyp  10/100BASE‐TX s Auto‐MDIX, RJ‐45  Empfohlene Verkablung  Cat‐5e oder höher  Passiver Kontakt  NO/NC, bis zu 30V/1A AC/DC  Aktiver Kontakt  NO/NC, 12V/700mA DC  Mechanische Eigenschaften  Gehäuse ...
  • Seite 37: Ergänzende Informationen

    Ergänzende Informationen In diesem Kapitel finden Sie zusätzliche Produktinformationen. Here is what you can find in this section: Gesetze, Verordnungen und Richtlinien  Technischer Kundenservice ...
  • Seite 38: Gesetze, Verordnungen Und Richtlinien

    5.1 Gesetze, Verordnungen und Richtlinien ® EntryCom IP Safety conforms to the following directives and regulations: Directive 1999/5/EC of the European Parliament and of the Council, of 9  March 1999 – on radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity Directive 2006/95/EC of the European Parliament and of the Council of 12 ...
  • Seite 39: Technischer Kundenservice

    5.2 Technischer Kundenservice Sollten Sie trotz aufmerksamen Lesens der Anleitung noch Fragen haben, wenden Sie sich bitte an Ihren Fachhändler oder unsere Service-Hotline: Rufnummer Service-Hotline: 01805 / 345 835 (14 ct/Min. aus dem deutschen Festnetz, Mobilfunk max. 42 ct/Min. – Stand 01/2012) Bevor Sie Ihren Fachhändler oder unsere Hotline anrufen, bitten wir Sie folgende Angaben bereit zu halten: Welche Einstellungen haben sie vorgenommen?
  • Seite 40: Allgemeine Vorschriften Und Regeln

    5.3 Allgemeine Vorschriften und Regeln Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Produkt in Betrieb nehmen. Folgen Sie allen enthaltenen Anweisungen und Empfehlungen. Jegliche Nutzung des Produkts, welche im Widerspruch zu den Anweisungen steht, kann zu Fehlfunktionen, Beschädigungen oder Zerstörung des Produkts führen. Der Hersteller haftet nicht für Schäden, die infolge einer Verwendung für andere als die hier beschriebenen Anwendungen entstanden sind.
  • Seite 41: Rücknahme Und Recycling

    5.4 Rücknahme und Recycling Hat Ihr Gerät ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich angehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.
  • Seite 42 2N Vertrieb Deutschland Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 – 04103 Leipzig Tel.: 0341/ 256317-40, Fax: 0341/ 256317-49 E-Mail: info@keil-telecom.de Web: www.keil-telecom.de Änderungen und Irrtümer vorbehalten. Stand 02/2012...
