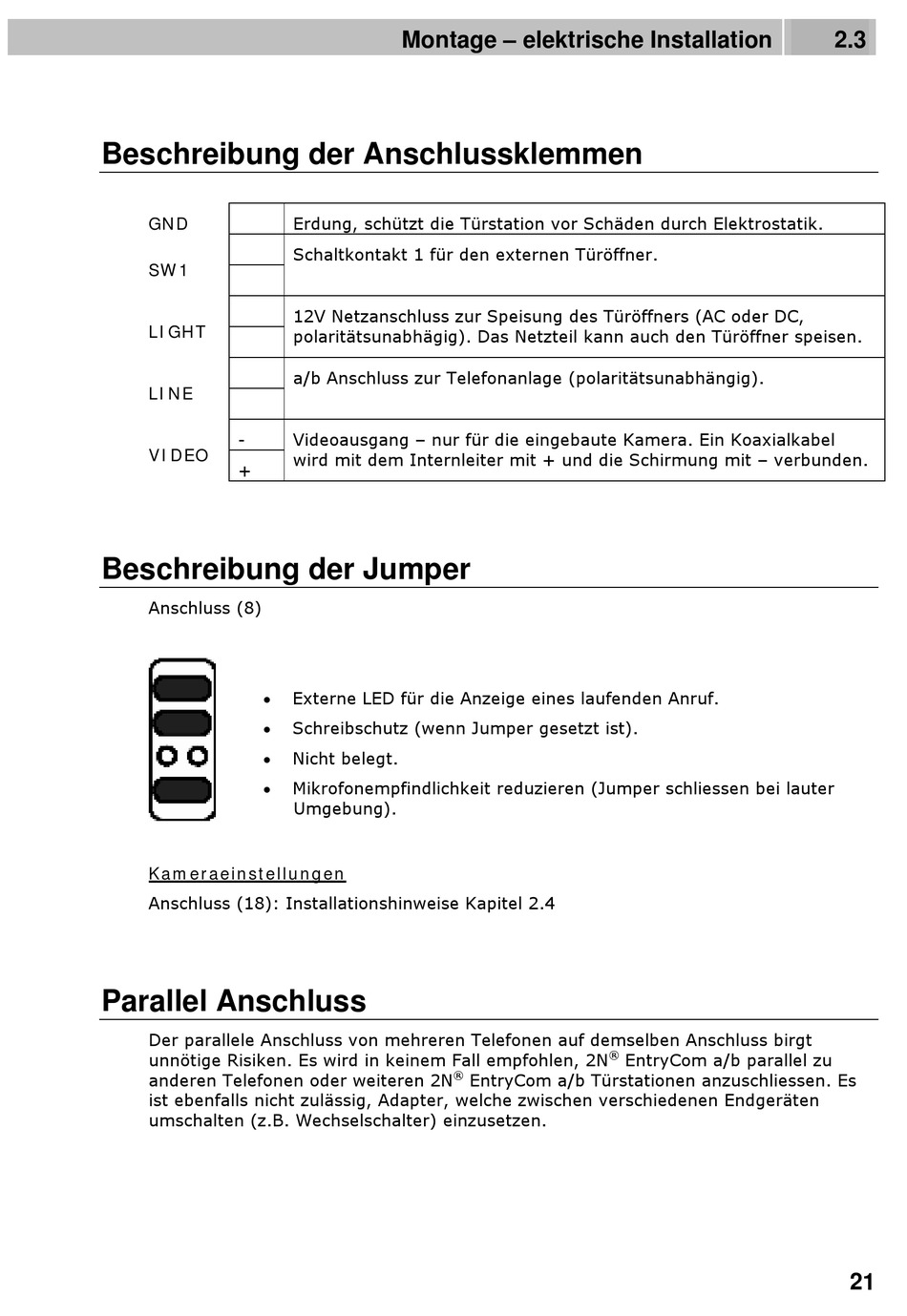

Beschreibung der Anschlussklemmen
GND
SW1
LIGHT
LINE
-
VIDEO
+
Beschreibung der Jumper
Anschluss (8)
Kameraeinstellungen
Anschluss (18): Installationshinweise Kapitel 2.4
Parallel Anschluss
Der parallele Anschluss von mehreren Telefonen auf demselben Anschluss birgt
unnötige Risiken. Es wird in keinem Fall empfohlen, 2N
anderen Telefonen oder weiteren 2N
ist ebenfalls nicht zulässig, Adapter, welche zwischen verschiedenen Endgeräten
umschalten (z.B. Wechselschalter) einzusetzen.
Montage – elektrische Installation
Erdung, schützt die Türstation vor Schäden durch Elektrostatik.
Schaltkontakt 1 für den externen Türöffner.
12V Netzanschluss zur Speisung des Türöffners (AC oder DC,
polaritätsunabhägig). Das Netzteil kann auch den Türöffner speisen.
a/b Anschluss zur Telefonanlage (polaritätsunabhängig).
Videoausgang – nur für die eingebaute Kamera. Ein Koaxialkabel
wird mit dem Internleiter mit + und die Schirmung mit – verbunden.
Externe LED für die Anzeige eines laufenden Anruf.
Schreibschutz (wenn Jumper gesetzt ist).
Nicht belegt.
Mikrofonempfindlichkeit reduzieren (Jumper schliessen bei lauter
Umgebung).
®
®
EntryCom a/b parallel zu
EntryCom a/b Türstationen anzuschliessen. Es
2.3
21
