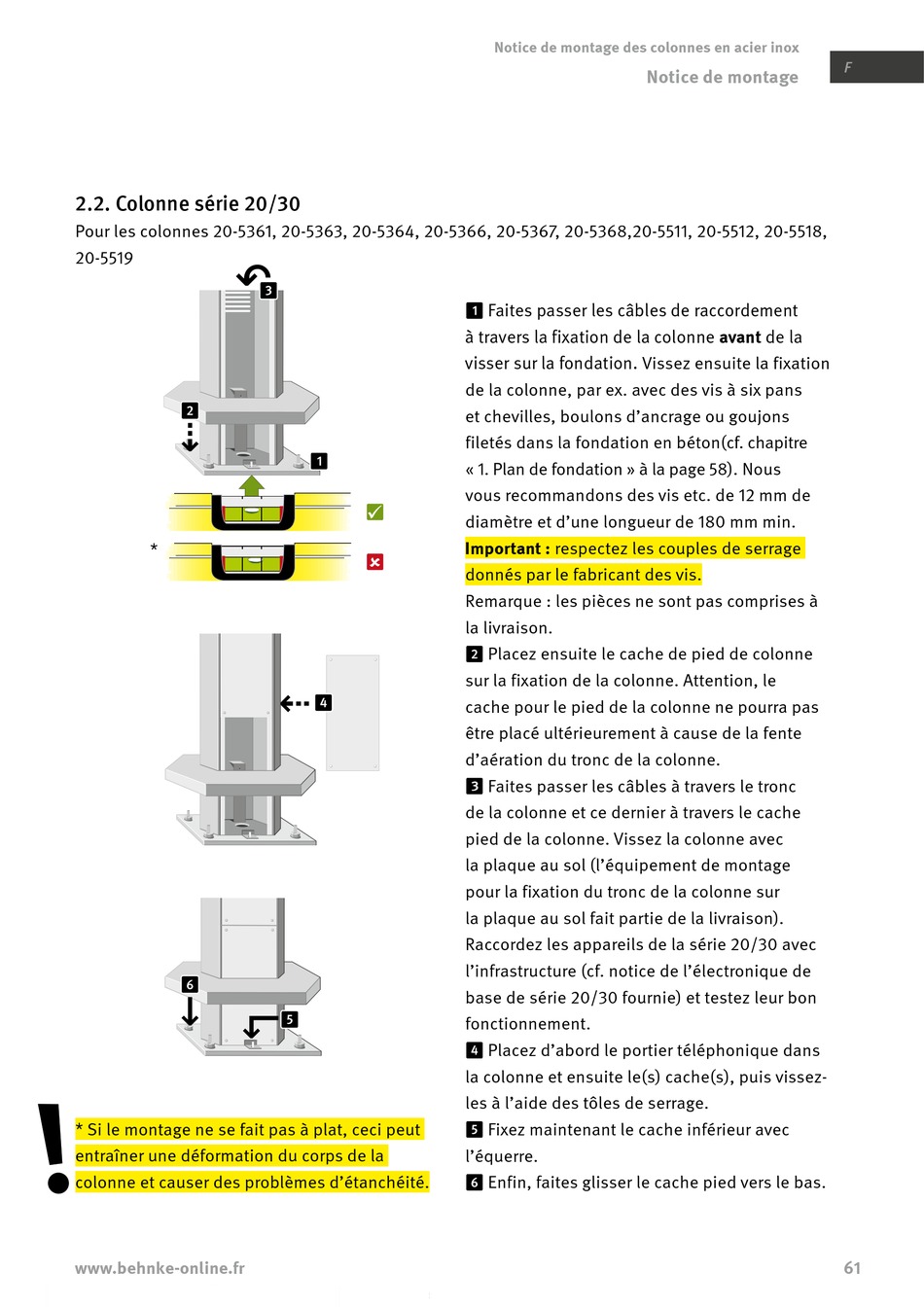

2.2. Colonne série 20/30
Pour les colonnes 20-5361, 20-5363, 20-5364, 20-5366, 20-5367, 20-5368,20-5511, 20-5512, 20-5518,
↶
20-5519
⇣
*
↓
* Si le montage ne se fait pas à plat, ceci peut
entraîner une déformation du corps de la
colonne et causer des problèmes d'étanchéité.
www.behnke-online.fr
Notice de montage des colonnes en acier inox
Faites passer les câbles de raccordement
à travers la fixation de la colonne avant de la
visser sur la fondation. Vissez ensuite la fixation
de la colonne, par ex. avec des vis à six pans
et chevilles, boulons d'ancrage ou goujons
filetés dans la fondation en béton(cf. chapitre
« 1. Plan de fondation » à la page 58). Nous
vous recommandons des vis etc. de 12 mm de

diamètre et d'une longueur de 180 mm min.
Important : respectez les couples de serrage

donnés par le fabricant des vis.
Remarque : les pièces ne sont pas comprises à
la livraison.
Placez ensuite le cache de pied de colonne
sur la fixation de la colonne. Attention, le
cache pour le pied de la colonne ne pourra pas
être placé ultérieurement à cause de la fente
d'aération du tronc de la colonne.
Faites passer les câbles à travers le tronc
de la colonne et ce dernier à travers le cache
pied de la colonne. Vissez la colonne avec
la plaque au sol (l'équipement de montage
pour la fixation du tronc de la colonne sur
la plaque au sol fait partie de la livraison).
Raccordez les appareils de la série 20/30 avec
l'infrastructure (cf. notice de l'électronique de
base de série 20/30 fournie) et testez leur bon
fonctionnement.
Placez d'abord le portier téléphonique dans
la colonne et ensuite le(s) cache(s), puis vissez-
les à l'aide des tôles de serrage.
Fixez maintenant le cache inférieur avec
l'équerre.
Enfin, faites glisser le cache pied vers le bas.
