Anleitung Montage Edelstahl-Standsäulen
D

Montageanleitung

montAgeAnleitung
2.

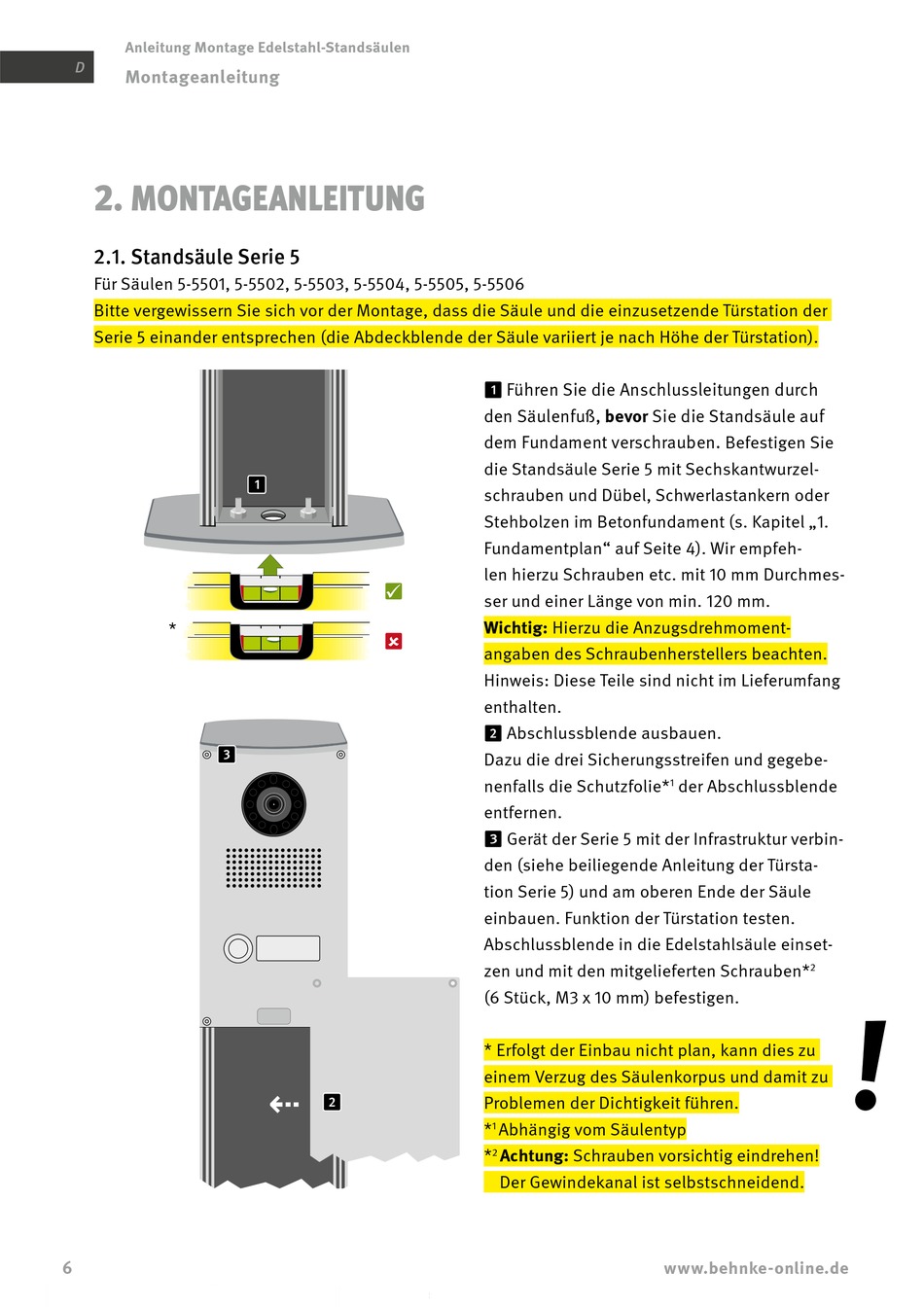

2.1. Standsäule Serie 5
Für Säulen 5-5501, 5-5502, 5-5503, 5-5504, 5-5505, 5-5506
Bitte vergewissern Sie sich vor der Montage, dass die Säule und die einzusetzende Türstation der
Serie 5 einander entsprechen (die Abdeckblende der Säule variiert je nach Höhe der Türstation).
*
6
Führen Sie die Anschlussleitungen durch
den Säulenfuß, bevor Sie die Standsäule auf
dem Fundament verschrauben. Befestigen Sie
die Standsäule Serie 5 mit Sechskantwurzel-
schrauben und Dübel, Schwerlastankern oder
Stehbolzen im Betonfundament (s. Kapitel „1.
Fundamentplan" auf Seite 4). Wir empfeh-
len hierzu Schrauben etc. mit 10 mm Durchmes-
ser und einer Länge von min. 120 mm.
Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Diese Teile sind nicht im Lieferumfang
enthalten.
Abschlussblende ausbauen.
Dazu die drei Sicherungsstreifen und gegebe-
nenfalls die Schutzfolie*
entfernen.
Gerät der Serie 5 mit der Infrastruktur verbin-
den (siehe beiliegende Anleitung der Türsta-
tion Serie 5) und am oberen Ende der Säule
einbauen. Funktion der Türstation testen.
Abschlussblende in die Edelstahlsäule einset-
zen und mit den mitgelieferten Schrauben*
(6 Stück, M3 x 10 mm) befestigen.
* Erfolgt der Einbau nicht plan, kann dies zu
einem Verzug des Säulenkorpus und damit zu
Problemen der Dichtigkeit führen.
*
Abhängig vom Säulentyp
1
Achtung: Schrauben vorsichtig eindrehen!
*
2
Der Gewindekanal ist selbstschneidend.
der Abschlussblende
1
2
www.behnke-online.de
