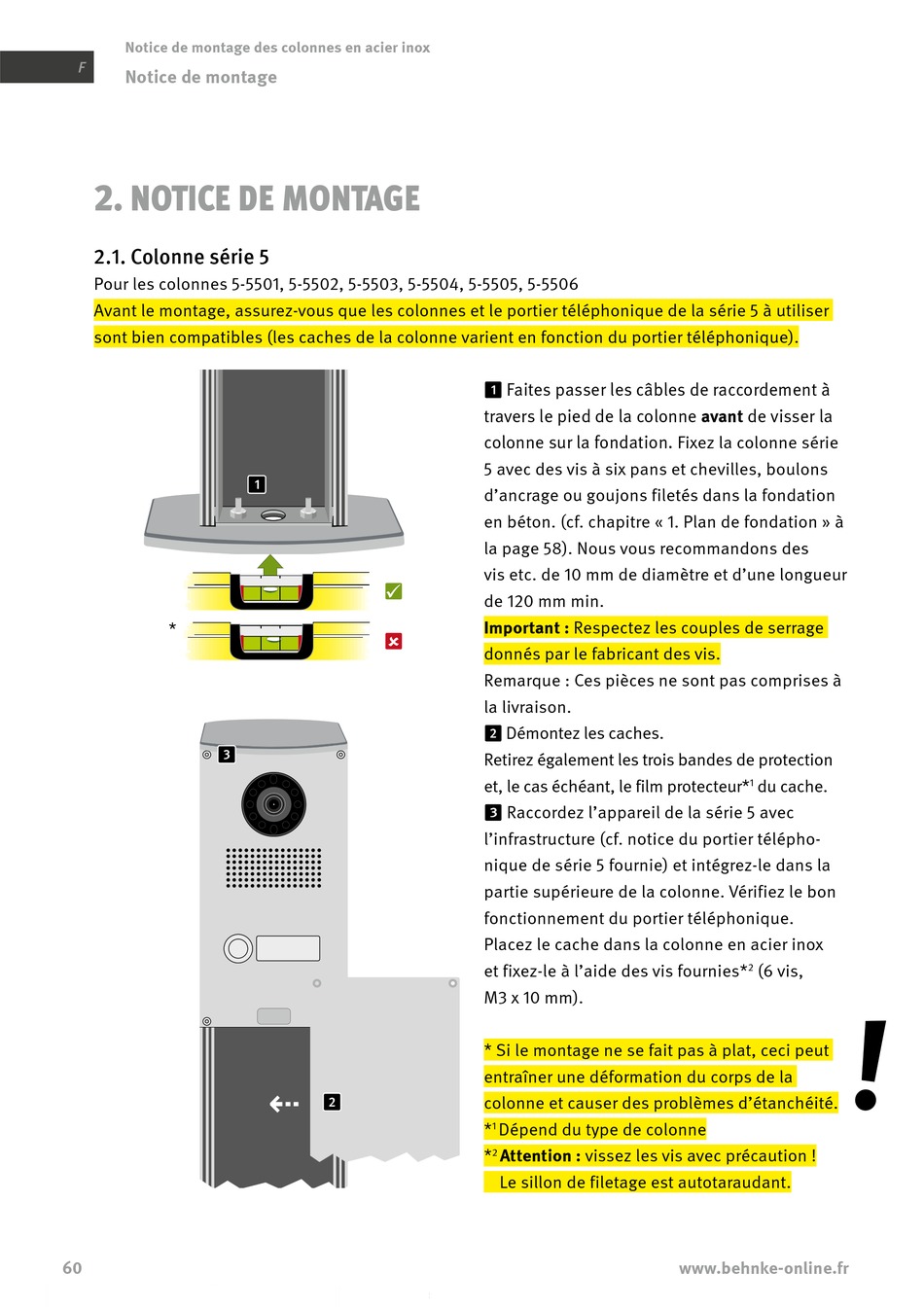

Notice de montage des colonnes en acier inox
F

Notice de montage

notice de montAge
2.
2.1. Colonne série 5
Pour les colonnes 5-5501, 5-5502, 5-5503, 5-5504, 5-5505, 5-5506
Avant le montage, assurez-vous que les colonnes et le portier téléphonique de la série 5 à utiliser
sont bien compatibles (les caches de la colonne varient en fonction du portier téléphonique).
*
60
Faites passer les câbles de raccordement à
travers le pied de la colonne avant de visser la
colonne sur la fondation. Fixez la colonne série
5 avec des vis à six pans et chevilles, boulons
d'ancrage ou goujons filetés dans la fondation
en béton. (cf. chapitre « 1. Plan de fondation » à
la page 58). Nous vous recommandons des
vis etc. de 10 mm de diamètre et d'une longueur

de 120 mm min.
Important : Respectez les couples de serrage

donnés par le fabricant des vis.
Remarque : Ces pièces ne sont pas comprises à
la livraison.
Démontez les caches.
Retirez également les trois bandes de protection
et, le cas échéant, le film protecteur*
Raccordez l'appareil de la série 5 avec
l'infrastructure (cf. notice du portier télépho-
nique de série 5 fournie) et intégrez-le dans la
partie supérieure de la colonne. Vérifiez le bon
fonctionnement du portier téléphonique.
Placez le cache dans la colonne en acier inox
et fixez-le à l'aide des vis fournies*
M3 x 10 mm).
* Si le montage ne se fait pas à plat, ceci peut
entraîner une déformation du corps de la
colonne et causer des problèmes d'étanchéité.
* Dépend du type de colonne
1
Attention : vissez les vis avec précaution !
*
2
Le sillon de filetage est autotaraudant.
du cache.
1
(6 vis,
2
