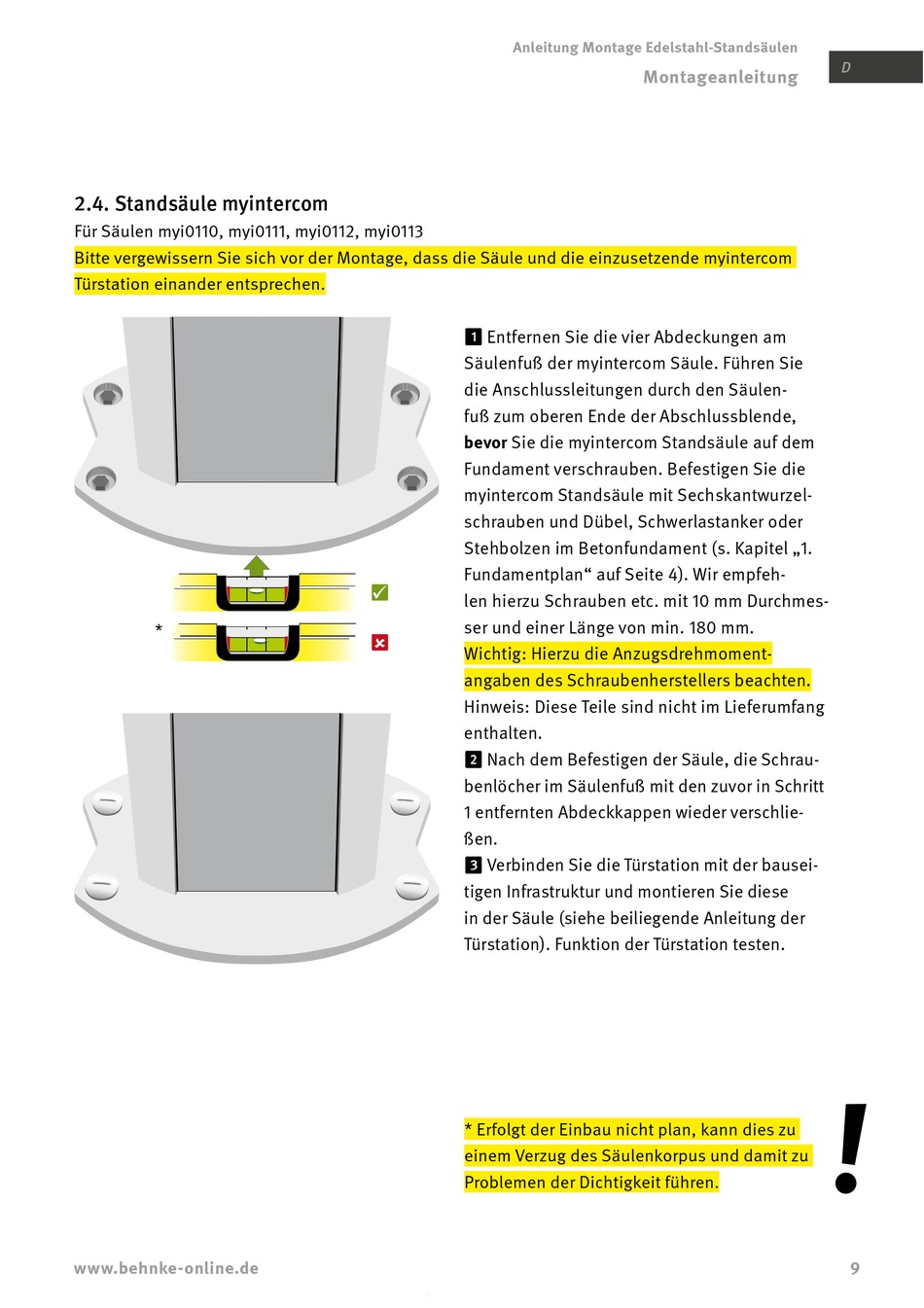

2.4. Standsäule myintercom
Für Säulen myi0110, myi0111, myi0112, myi0113
Bitte vergewissern Sie sich vor der Montage, dass die Säule und die einzusetzende myintercom
Türstation einander entsprechen.
*
www.behnke-online.de
Anleitung Montage Edelstahl-Standsäulen
Entfernen Sie die vier Abdeckungen am
Säulen fuß der myintercom Säule. Führen Sie
die Anschlussleitungen durch den Säulen-
fuß zum oberen Ende der Abschlussblende,
bevor Sie die myintercom Standsäule auf dem
Fundament verschrauben. Befestigen Sie die
myintercom Standsäule mit Sechskantwurzel-
schrauben und Dübel, Schwerlastanker oder
Stehbolzen im Betonfundament (s. Kapitel „1.
Fundamentplan" auf Seite 4). Wir empfeh-

len hierzu Schrauben etc. mit 10 mm Durchmes-
ser und einer Länge von min. 180 mm.

Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Diese Teile sind nicht im Lieferumfang
enthalten.
Nach dem Befestigen der Säule, die Schrau-
benlöcher im Säulenfuß mit den zuvor in Schritt
1 entfernten Abdeckkappen wieder verschlie-
ßen.
Verbinden Sie die Türstation mit der bausei-
tigen Infrastruktur und montieren Sie diese
in der Säule (siehe beiliegende Anleitung der
Türstation). Funktion der Türstation testen.
* Erfolgt der Einbau nicht plan, kann dies zu
einem Verzug des Säulenkorpus und damit zu
Problemen der Dichtigkeit führen.
