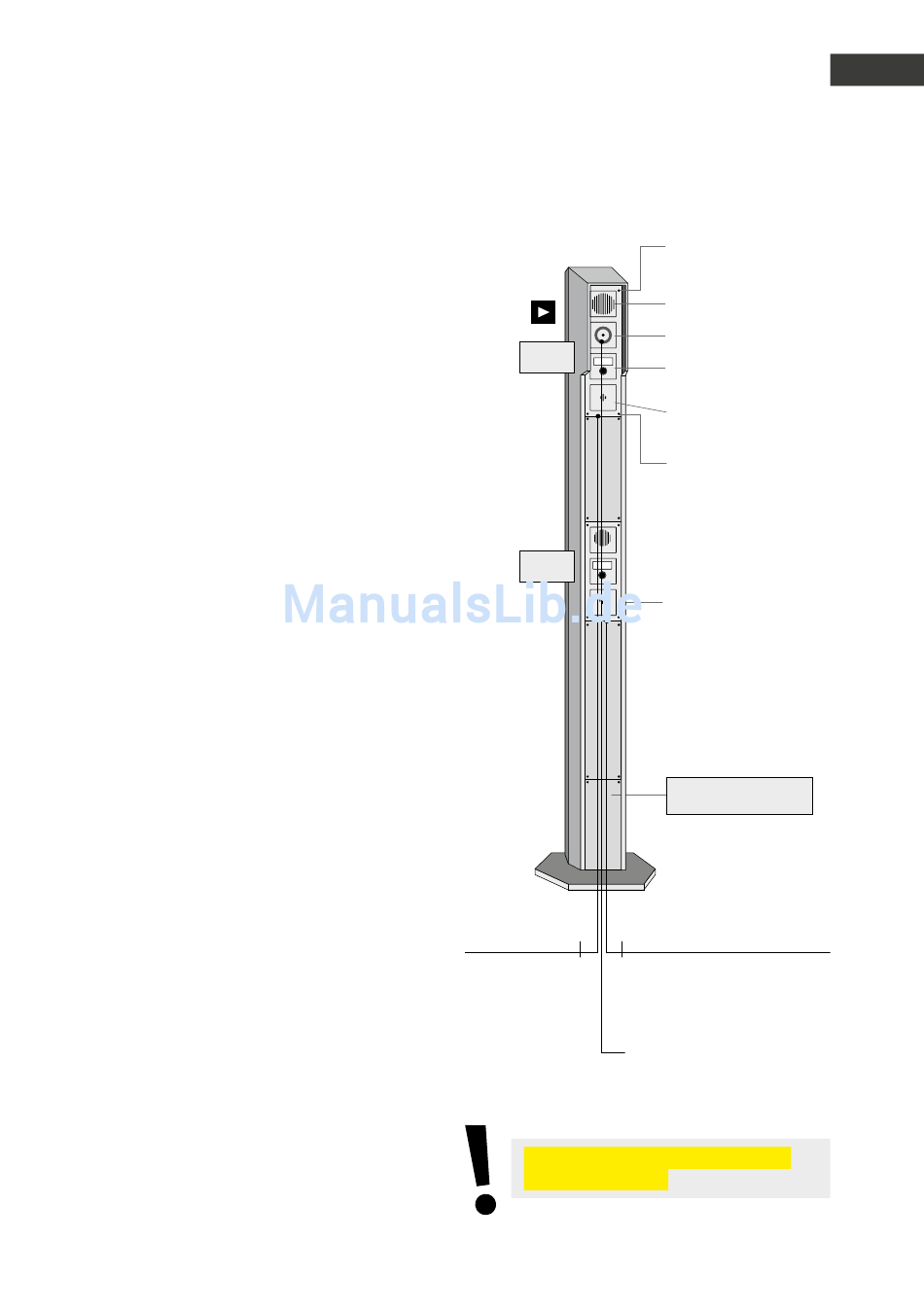

3.2. Colonne avec deux portiers téléphoniques Behnke
2,20 m pour PL et VL (ex. d'équipement. Durant
la phase de planification, veuillez vérifier la
hauteur de colonne nécessaire).
1 + 3 ▸ Montez le portier téléphonique ou le
module correspondant dans la colonne. Pour
cela, utilisez les vis livrées avec l'appareil. Avec
une tôle de serrage, fixez l'extrémité inférieure
du portier téléphonique.
2 ▸ Serrez maintenant le cache marqué
« module de séparation » sous le cadre du
portier téléphonique à l'aide de la tôle de
serrage.
4 ▸ Serrez les caches marqués « module
départ » à l'aide de la tôle de serrage de
manière à ce que l'arête coupée droite pointe
vers le pied de la colonne. L'arête ajustée
pointe vers le portier téléphonique Behnke ou
le cadre du module. Avec la seconde tôle de
serrage, fixez l'extrémité inférieure du cache.
5 ▸ Utilisez le cache marqué « module fin »
pour refermer l'ouverture de la colonne restée
ouverte. SI le cache est trop long, veuillez le
raccourcir. Veuillez vous assurer que la distance
maximale jusqu'au pied de la colonne est au
maximum de 5 mm.
6 ▸ Montez le cache « module fin » de telle
manière que les trous soient dirigés vers le haut.
L'extrémité inférieure est maintenue sur le pied
de la colonne par une équerre (cf. page 61).
www.behnke-online.fr
Notice de montage des colonnes en acier inox
Amplificateur 7
W 20-0055 ou
20-0056
PL
1 W
VL
Raccordement
téléphonique
4 4
Bloc d'alimentation 15
V 20-9585
par ex. pour caméra
et électronique de base
Ligne de transmission caméra /
signal vidéo ou câble deux fils
blindés et torsadés (max. 100 m)
Prévoyez le câblage correspondant
pour les postes SIP
Équiper la colonne
Visser le poste directement
avec la colonne
Module avec haut-parleurs large
bande 21-1107
Caméra professionnelle (avec
éclairage) 21-2903
Touche d'appel, étiquette 21-2011
Microphone 21-3100
Tôle de serrage pour la fixa-
tion du poste et du premier
cache ou d'autres postes
BT 21-111, portier télépho-
nique taille 3
avec grand haut-parleur,
touche d'appel, étiquettes et
microphone
Jeu de caches 3 21-5336
Raccordement téléphonique
Bloc d'alimentation
15 V 20-9585 pour
caméra et
électronique de base
